[規格型號]：	DB-SD26
[產品名稱]：	模擬電路實驗箱
[價　　格]：	詢價
[產品參數]：
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

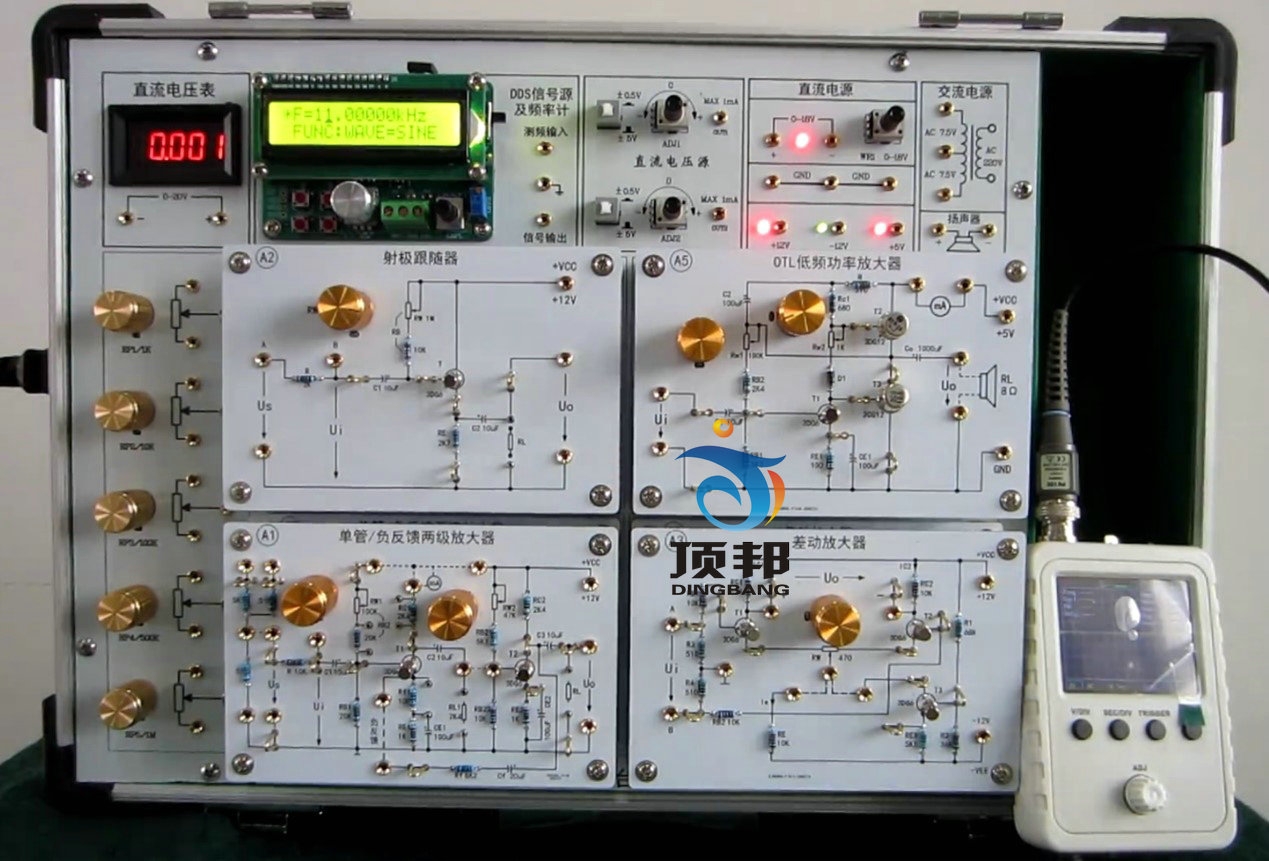

DB-SD26 模擬電路實驗箱

模擬電路實驗箱是根據最新的《高等工業學校電子技術基礎》教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。它函蓋了《模擬電子技術基礎》課程全部實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展平臺。

一、系統特點
1、擴展性強。實驗電路采用模塊化方式設計，可同時插入4個實驗?zāi)K，實驗?zāi)K可根據教學要求，靈活選用。
2、實驗?zāi)K與實驗箱主板通過磁鐵吸合連接，使用便捷。
3、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力，也增強了該實驗箱的適用性、擴展性。
4、大部分元器件安裝在實驗板正面，增加了學生的感性認識；
5、實驗連線插孔采用疊插自鎖式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；
6、電源輸出均有過流保護，自動恢復功能。
7、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。
8、系統配有“電路設計與仿真軟件”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。

二、系統組成
1、電源：輸入：AC 220V±10%，50HZ
輸出：※DC：+5V，DC I≥1A
※DC：±12V，DC I≥0.5A
※DC：0V～18V可調，DC I≥0.3A
以上各路輸出均有過流保護，自動恢復功能
※AC V:7.5V×2；AC I≥0.2A
2、直流信號源：
雙路 –0.5V～＋0.5V；–5V～＋5V兩檔連續可調.
3、DD信號源及頻率計：
（1）輸出波形：正弦，方波（占空比可調），三角波，鋸齒波，等多種波形。
（2）輸出幅度：0.5~8Vp-p(空載)
（3）輸出阻抗 10Ω±10%
（4）直流偏置 ±3V
（5）頻率范圍 0.01Hz ~ 50KHz
（6）頻率分辨率 0.01Hz(10mHz)
（7）COUNTER計數器功能，計數范圍 0-65535
（8）測頻范圍 1Hz~20MHz，輸入幅度 0.5Vp-p~20Vp-p
（9）顯示方式 LCD1602液晶英文顯示
4、數字直流電壓表（0～30V）
5、電位器組，提供5個不同阻值的電位器，1K、10K、100K、470K、1M。
6、揚聲器1個，功率0.5W。
7、實驗?zāi)K
模塊一單管、負反饋兩級放大電路
模塊二射極跟隨電路
模塊三直流差動放大電路
模塊四集成運算放大路
比例求和運算電路實驗
積分與微分電路實驗
電壓比較電路實驗
波形發生電路實驗
有源濾波器電路
模塊五 OTL功率放大電路
注：實驗?zāi)K可根據需要定做。
8、實驗箱尺寸：410mm*280mm*100mm(長*寬*高)
三、實驗項目
1、常用電子儀器使用練習、用萬用表測試二極管、三極管
2、單級放大電路
3、兩級放大電路
4、負反饋放大電路
5、射極跟隨器
6、差動放大電路
7、比例求和運算電路
8、積分與微分電路
9、波形發生電路
10、有源濾波器
11、電壓比較器
12、集成電路RC正弦波振蕩器
13、集成功率放大器
14、整流濾波與并聯穩壓電路
15、串聯穩壓電路
16、集成穩壓器
17、RC正弦波振蕩器(選做)
18、LC振蕩器及選頻放大器(選做)
19、電流/電壓轉換電路
20、電壓/頻率轉換電路
21、互補對稱功率放大器
22、波形變換電路
23、場效應管實驗
24、可控硅實驗電路
綜合實驗：
25、函數信號發生器的組裝與調試
26、溫度監測及控制電路
27、用運算放大器組成萬用電表的設計與調試

附：使用本實驗箱需配套儀器儀表(自配):萬用表和示波器。
