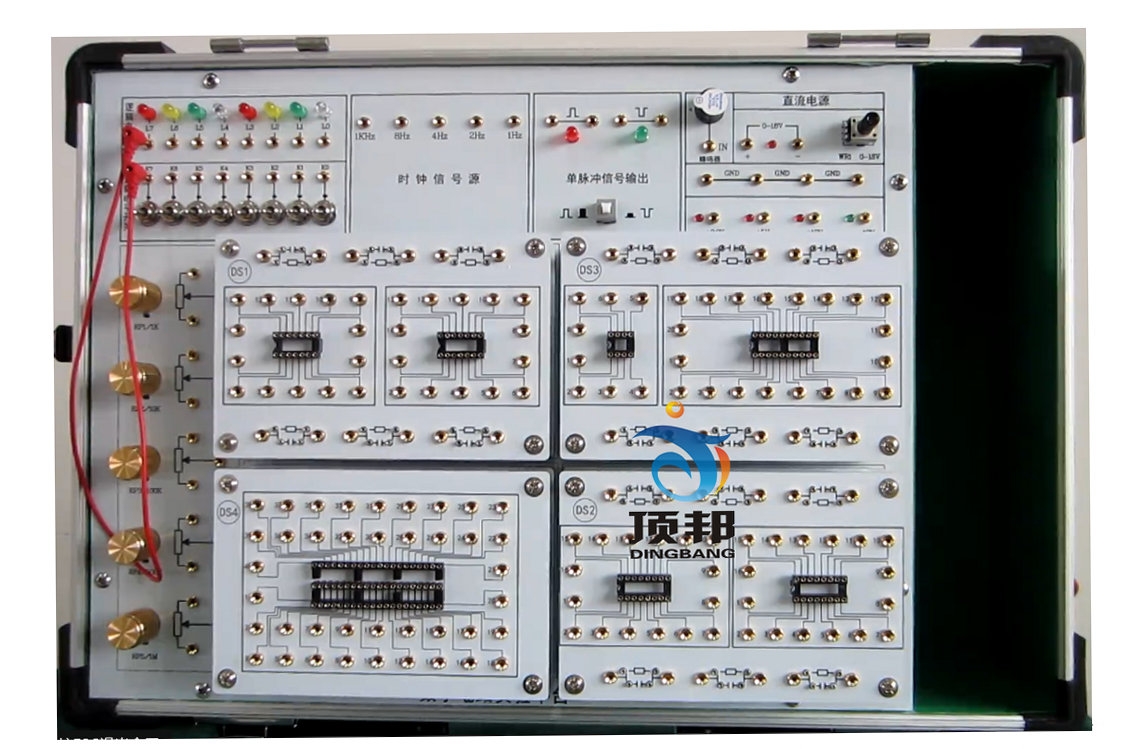

數字電路實驗箱
[規格型號]: DB-SD25
[產品名稱]: 數字電路實驗箱
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

數字電路實驗箱是根據《高等工業學校電子技術基礎》教學大綱中確定的教學實驗要求為基礎,汲取了眾多專業教師的教學經驗,并綜合了眾多同類產品的優點而設計的。它函蓋了《數字電子技術基礎》課程全部實驗內容,既為初學者提供了驗證性實驗電路,又為課程設計提供了擴展平臺。

一、系統特點
1、擴展性強。實驗電路采用模塊化方式設計,可同時插入4個實驗?zāi)K,實驗?zāi)K可根據教學要求,靈活選用。
2、實驗?zāi)K與實驗箱主板通過磁鐵吸合連接,使用便捷。
3、實驗原理圖都印刷在實驗板表面,實驗電路由學生按照實驗原理圖進行搭建,既培養了學生的獨立思維能力及動手能力,也增強了該實驗箱的適用性、擴展性。
4、大部分元器件安裝在實驗板正面,增加了學生的感性認識;
5、實驗連線插孔采用疊插自鎖式鍍金插孔,通過焊接固定在實驗板上,不松動,不氧化,壽命長,連接可靠,維修方便、簡捷;
6、電源輸出均有過流保護,自動恢復功能。
7、實驗箱由一體型鉛合金型材制成,箱體牢固可靠,不變形,重量輕,絕緣安全性能好,開關箱蓋方便可靠,外型美觀,造型氣派。
8、系統配有“電路設計與仿真軟件”。幫助學生在自行設計實驗電路時先進行仿真試驗,以提高設計成功率。

二、系統組成
1、電源:輸入:AC 220V±10%,50HZ
輸出:※DC:+5V,DC I≥1A
※DC:±12V,DC I≥0.5A
※DC:0V~18V可調,DC I≥0.3A
以上各路輸出均有過流保護,自動恢復功能
2、手動單脈沖電路1組:每組可同時輸出正負兩個脈沖,脈沖幅值為TTL電平。
3、固定頻率時鐘信號5路:1Hz、2Hz、4Hz、8Hz、1KHz。
4、8位邏輯電平輸入開關:可輸入低電平‘0’、高電平‘1’(為正邏輯)。
5、8位邏輯電平指示燈:指示燈亮表示高電平‘1’,指示燈滅表示低電平‘0’。
6、電位器組,提供5個不同阻值的電位器,1K、10K、100K、470K、1M。
7、蜂鳴器1個。
7、實驗?zāi)K
(1)模塊一 IC插座模塊1,IC插座14P 2個,阻容元件接插單元6個
(2)模塊二 IC插座模塊2,IC插座16P 2個,阻容元件接插單元6個
(3)模塊三 IC插座模塊3,IC插座20P 1個,8P 1個,阻容元件接插單元6個
(4)模塊四 IC插座模塊4,IC插座40P 1個。
注:以上模塊可以根據需要,靈活配置
8、實驗箱尺寸:410mm*280mm*100mm(長*寬*高)
三、實驗項目
1、門電路的邏輯功能及測試實驗
2、組合邏輯電路(半加器、全加器及邏輯運算)實驗
3、觸發器實驗(一) R-S、D、JK
4、觸發器實驗(二) 三態輸出觸發器、鎖存器
5、時序電路測試與研究
6、集成計數器及寄存器實驗
7、譯碼器和數據選擇器實驗
8、波形產生器及單穩態觸發器實驗
9、555時基電路實驗
可選做如下實驗
10、晶體管開關特性、限幅器與鉗位器實驗
11、TTL門電路參數測試實驗
12、CMOS門電路測試實驗
13、A/D、D/A轉換電路實驗
14、時序電路應用實驗
15、四路優先判決電路實驗
16、智力竟賽搶答器實驗--
17、電子秒表實驗
18、3位半直流數字電壓表實驗
19、數字頻率計實驗--
20、拔河游戲機實驗--
21、隨機存儲器及其應用實驗
22、8路搶答器電路設計實驗--
23、數字鐘電路的設計實驗
24、交通燈控制邏輯電路設計實驗
25、汽車尾燈控制電路--
26、籃球競賽30S計時器--

附:使用本實驗箱需配套儀器儀表(自配):萬用表和示波器。
