[規格型號]：	DB-A7
[產品名稱]：	模擬電路實驗箱
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

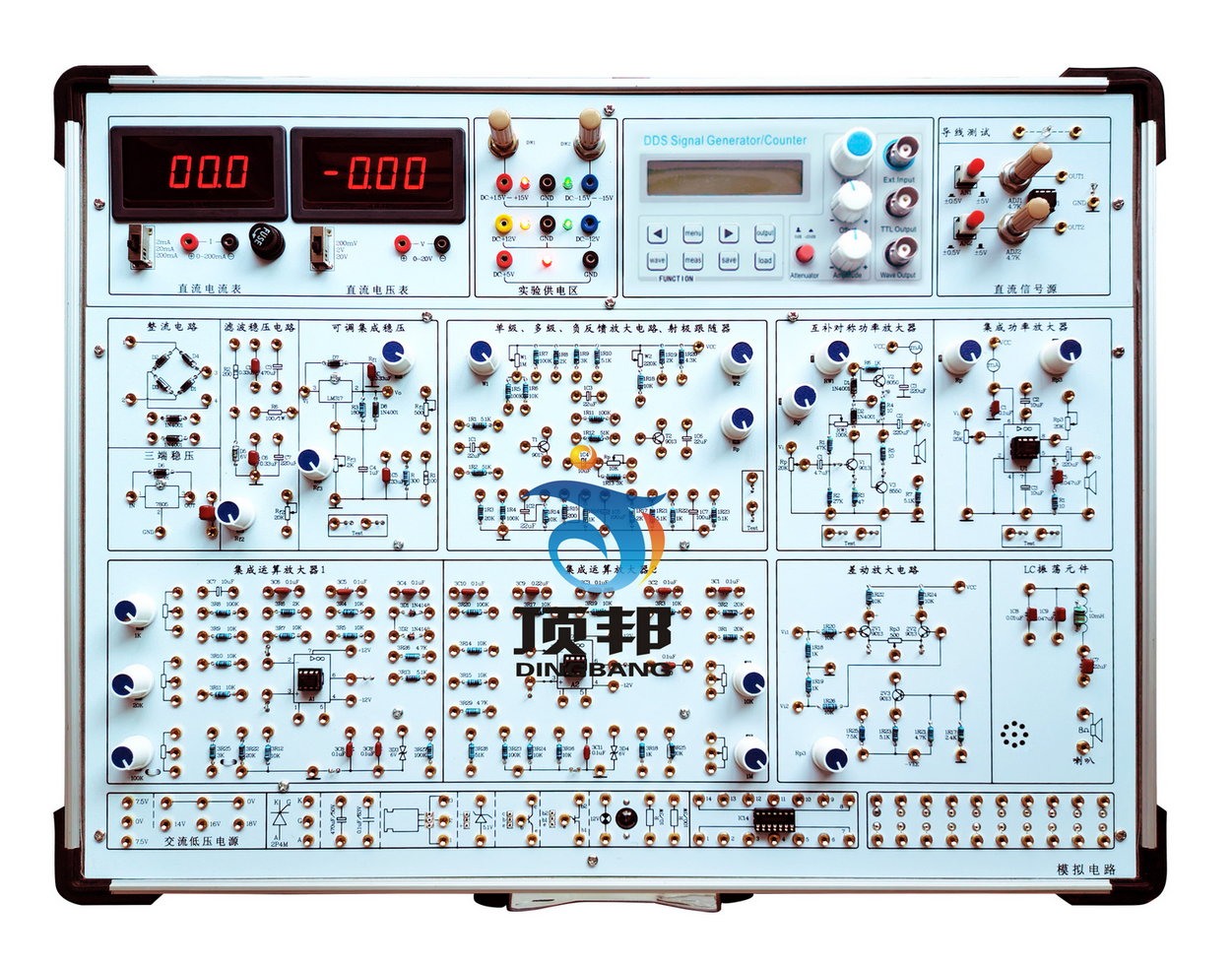

DB-A7 模擬電路實驗箱

模擬電路實驗箱由鋁木合金箱體、高性能線性電源、和實驗電路板組成。其中實驗電路采用固定功能模塊方式，電路原理和元器件符號清晰，實驗用元器件可以焊裝在線路板的反面，安全可靠，不易損壞，也可以裝在線路板的正面，元件直觀可見，感性認識強，正面還有實驗電路原理圖，使學生在實驗時對原理一目了然。
一、技術指標
1、工作電源
1）輸入：AC220V±10%,50HZ。
2）輸出：(1)ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V低壓交流電源(AC50Hz)。
           有短路保護功能。
          (2)DCV ±1.5V～±15V連續可調，有短路保護自動恢復功能。
          (3)DCV ±12V/0.5A， 5V/0.5A，有短路保護自動恢復功能。
3）完善的電源保護電路：過流保護、過壓保護、接反保護。
2、信號源
直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。
2）函數發生器（有100：1衰減輸出）
輸出波形：方波、三角波、正弦波
幅值：正弦波：0～10V（10V為峰—峰值，且正負對稱）
      三角波：0～20V（20V為峰—峰值，且正負對稱）
      方波：0～20V（20V為峰—峰值，且正負對稱）
    頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
實驗電路單元
1）單級放大電路、二級放大電路、射極跟隨器電路、負反饋放大電路。
2）差動放大電路。
3）LM386集成功率放大電路和互補對稱功率放大電路。
4）2組運算放大器電路。
5）半波、全波、橋式整流、濾波電路和并聯穩壓電路。
4、分立元件區
設計有1個8Ω揚聲器、1個可控硅2P4M、1個470uF和0.1uF電容、1個5.1V穩壓管、1個三極管接插座、1個集成穩壓管接插座、1個10/3W電阻、1個100/3W電阻、1個12V指示燈、1個14芯集成電路插座。
5、測量工具
1）一個0-20V的數字直流電壓表/交流毫伏表，分三檔，分別是200mV檔、2V檔、20V檔。
2）一個是200MA數字直流電流表, 分三檔，分別是2mA檔、20mA檔、200mA檔。
3）導線通斷測試電路1組。
6、實驗板采用2mm厚敷銅板材，雙面板制作工藝制成。防止實驗連接插孔用多了出現松動掉落現象的發生。
7、采用高可靠自鎖緊防轉疊插座作為實驗連接點。
8、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸505×386×160mm。
    9、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，連接穩定可靠。
二、實驗內容
(一）分立元件電路實驗
1、基本單級放大電路
2、兩級放大電路
3、負反饋放大電路
4、射級跟隨器
5、差動放大電路
6、集成功率放大器
7、互補對稱功率放大器
8、整流和濾波與并聯穩壓電路
9、集成穩壓電路
10、集成電路RC正弦波振蕩器
11、電流/電壓轉換電路
12、電壓/頻率轉換電路
13、串聯穩壓電路
（二）集成運算放大電路實驗
1、模擬運算電路
①電壓跟隨器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤雙端輸入求和放大電路
2、積分與微分電路
①積分電路②微分電路③微積分電路
3、波形發生電路
①方波發生器②占空比可調的矩形波發生器③三角波發生電路④鋸齒波發生電路
4、有源濾波器
①低通濾波器②高通濾波器③帶阻濾波器
5、電壓比較器
①過零比較器②反相滯回比較器③同相滯回比較器
6、波形變換電路
（三）綜合實驗（需另配元件）：用運放組成萬用表，溫度檢測控制，函數信號發生器。
四、實驗箱配置

序號	名稱	說明	數量
1	模擬電路實驗箱	含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件	1臺
2	供電電源線	1.5m	1根
3	2號實驗導線	10cm-40cm	25根
4	保險絲	2A	2支
5	實驗指導書		1本

附：使用本實驗箱需配套儀器儀表：萬用表和示波器。
