一、裝置組成：

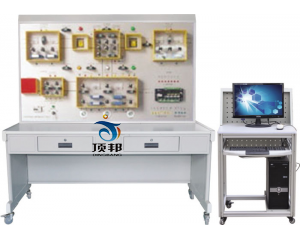

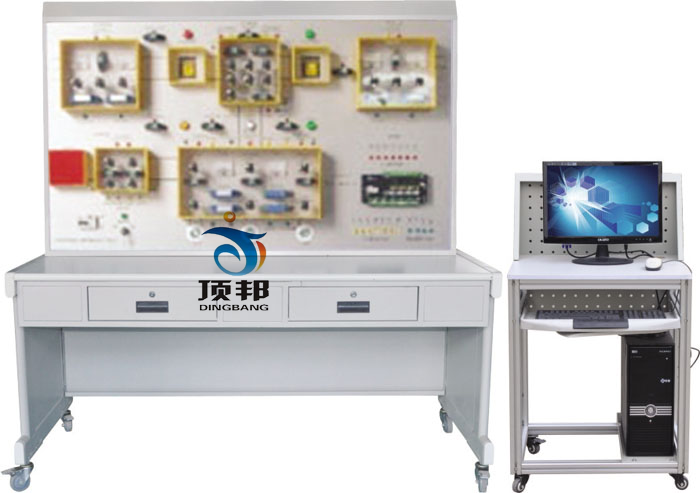

樓宇供配電監控系統實驗實訓裝置控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、低壓開關柜、電壓變送器、電流變送器、功率變送器、功率因數變送器、仿真模型具、多種低壓電器、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
二、統實訓功能：
樓宇供配電監控系統實驗實訓裝置能進行各種供配電系統模擬操作演示， DDC控制器的操作與編程，雙電源明備用監控系統、雙電源暗備用監控系統、低壓側供配電監控系統、環網供電監控系統等實訓，監測變壓器超溫報警、超溫預報警，監測變壓器的電壓、設備啟停狀態，故障狀態，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。




三、實訓項目
1、DDC現場控制器安裝操作
2、DDC現場控制器設置操作
3、雙電源明備用監控系統控制
4、雙電源暗備用監控系統控制
5、低壓側供配電監控系統控制
6、環網供電監控系統控制
7、線路故障的判斷與處理
8、設備故障的判斷與處理
9、設計并安裝一個簡易應用系統
四、系統技術指標：
工作電壓：單相三線220V±5% 50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
