主頁 > 產品介紹 > 智能樓宇實訓設備 > 樓宇照明監控系統實驗實訓裝置

[規格型號]：	DBLY-18
[產品名稱]：	樓宇照明監控系統實驗實訓裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

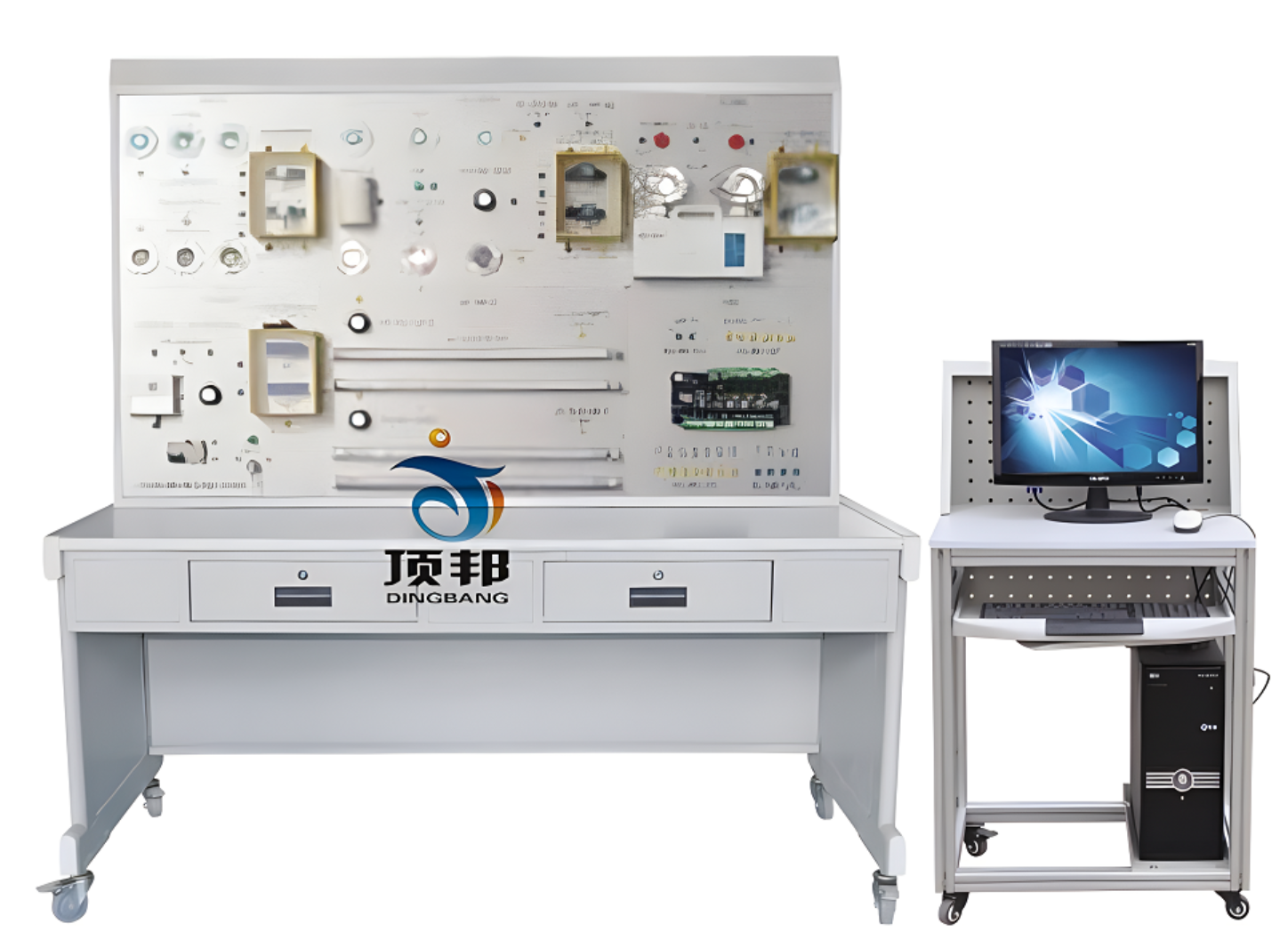

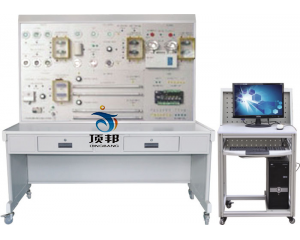

DBLY-18 樓宇照明監控系統實驗實訓裝置

樓宇照明監控系統實訓裝置

一、設備參數及性能：
1、裝置組成：
本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、時鐘控制器、照度傳感器、動靜探測器、遙控器、仿真燈具、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
2、實訓功能：
能進行各種燈光照明系統操作演示、直接數字控制器(DDC)的操作與編程、時鐘控制的編程與操作、照度自動調節控、動靜探測控制制、區域場景控制、手動遙控器控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
二、實訓項目?jī)?nèi)容：
1.時鐘控制的編程與操作實訓
2.照度自動調節控制實訓
3.動靜探測控制實訓
4.區域場景控制和手動遙控器控制實訓
5.線路故障的判斷與處理
6.設備故障的判斷與處理
7.設計并安裝一個簡易應用系統
8.設計有關控制點位信息表格
9.組態軟件設計實訓項目
10.系統調試實訓項目
三、系統技術指標：
1.工作電壓：?jiǎn)蜗嗳€(xiàn)220V±5% 50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
6.可擴展，可兼容，LON總線通訊方式
7.輸出，8點、IO/DO 輸入，11點AI/DI
8.信號方式；干觸點/0-20MA/0-10A/發10K
四、各系統模塊參數說明
1.DB-410照明系統模擬板：
2.公共區域照明控制模擬板、辦公室照度自動調節控制模擬板、景觀照明控制模擬板、情景照明控制模擬板和應急照明控制模擬板，要求能完全模擬真實照明監控系統的工作過程、所有的燈光要求能在DDC的控制下按一定的邏輯規律亮滅、所有的照度自動調器和動靜探測器也要求在DDC的控制下自動調節、并具用手動遙控器控制功能。配電箱含繼電器系統配置四套、動靜探測器配置一個、手動遙控器配置套、日光燈自動調光系統配置二套、亮度傳感器配置一套。
3.HW500DDC控制器：
4.要求配置： DO配6個點、DI配7個點、AI配4個點、AO配2個點。
5.P4客戶端電腦：
6.內配置支持DDC的客戶端組態軟件一套、客戶端軟件一套�？蛻�(hù)端電腦要求能同服務器聯網。
7.ZD-VB亮度自動調節器：
8.采用工程實際主流應用的亮度自動調節器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
9.FL-476動靜探測器：
10.采用工程實際主流應用的動靜探測器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
11.BD-6手動遙控器：
采用工程實際主流應用的手動遙控器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
五、設備配置表：

序號	組成	數量
1	直接數字控制器	1套
2	Lon卡	1套
3	日光燈	4
4	應急燈	1
5	調光整流器	2
6	照度變送器	1
7	白燈架	6
8	不銹鋼燈架	6
9	普通燈杯	6
10	彩色燈杯	6
11	開關電源	1
12	指示燈	2
13	可調電源	4
14	電位器	4
15	旋鈕	4
16	繼電器	6
17	紅外探測器	3
18	故障開關	16
19	總開關	2
20	鎖開關	2
21	電腦	1
22	實訓桌和實訓屏架	1套
23	電腦桌	1臺
