一、實訓目的：
1熟悉交流變頻調速裝置（MM440）的參數設置方法。
2掌握MM440七段固定頻率操作控制。
二、實訓設備：
| 序 號 | 型 號 | 名 稱 | 備注 |
| 1 | GDQ01 | 電源儀表控制屏 | 1套 |
| 2 | ACM-1 | 西門子MM440變頻調速器 | 1件 |
| 3 | DQ10 | 三相鼠籠異步電動機（380V/Y） | 1臺 |
| 4 | 實驗連接線（2種） | 1套 |
三、實訓要求：
要實現7段固定頻率控制，需要4個數字輸入端口， 由開關S1、S2和S3按不同通斷狀態組合，實現7段固定頻率控制，S4進行啟�？刂啤�
1. MM440數字輸入口“8”端設為電動機運行/停止控制端；“5”端、“6”端、“7”端數字輸入口設為七段固定頻率控制端，由開關S1、S2、S3按不同通斷狀態進行組合。
2. 開關S4撥向“通”，MM440允許運行。
3. 第一頻段設為5Hz。第二頻段設為10Hz。第三頻段設為20Hz。第四頻段設為40Hz。第五頻段設為-10Hz。第六頻段設為-20Hz.。第七頻段設為-40Hz。
4. 開關S4撥向“斷”，MM440停止運行，電動機停車。
四、實訓步驟：

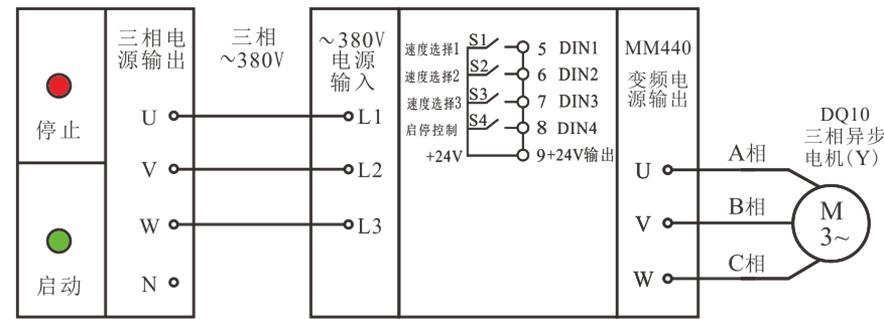

圖6-5七段固定頻率控制接線圖
1. 按照實訓線路圖連接電路（電動機按星形接法）。
2. 檢查接線正確后，合上變頻器電源，先恢復變頻器工廠缺省值，然后再設置實訓用參數。
1）.恢復出廠值，并設置電動機參數。
| P0010=30 | P0970=1 | 按P鍵（10s完成） | ||
|
P0003=1 設用戶訪問級為標準級 P0010=1 快速調試 |
||||
| 參數號 | 設置值 | 說明 | ||
| P0100 | 0 | 功率以KW表示，頻率為50Hz | ||
| P0304 | 380 | 電動機額定電壓(V) | ||
| P0305 | 1.12 | 電動機額定電流(A) | ||
| P0307 | 0.37 | 電動機額定功率(kW) | ||
| P0310 | 50 | 電動機額定頻率(Hz) | ||
| P0311 | 1400 | 電動機額定轉速 | ||
| 以上參數設置完成后，設P0010=0,變頻器可正常運行。 | ||||
|
P0003=1 設置用戶訪問級為標準級 P0004=7 命令，二進制I/O |
|||
| 參數號 | 出廠值 | 設置值 | 說明 |
| P0700 | 2 | 2 | 由端子排輸入 |
|
P0003=2 設用戶訪問級為擴展級 P0004=7 命令，二進制I/O |
|||
| 參數號 | 出廠值 | 設置值 | 說明 |
| P0701 | 1 | 17 | 選擇固定頻率 |
| P0702 | 1 | 17 | 選擇固定頻率 |
| P0703 | 9 | 17 | 選擇固定頻率 |
| P0704 | 15 | 1 | ON接通正轉，OFF停止 |
|
P0003=1 設用戶訪問級為標準級 P0004=10 設定值通道和斜坡函數發生器 |
|||
| 參數號 | 出廠值 | 設置值 | 說明 |
| P1000 | 2 | 3 | 選擇固定頻率設定值 |
|
P0003=2 設用戶訪問級為擴展級 P0004=10 設定值通道和斜坡函數發生器 |
|||
| 參數號 | 出廠值 | 設置值 | 說明 |
| *P1001 | 0 | 5 | 設置固定頻率1 |
| *P1002 | 5 | 10 | 設置固定頻率2 |
| *P1003 | 10 | 30 | 設置固定頻率3 |
| *P1004 | 15 | 50 | 設置固定頻率4 |
| *P1005 | 20 | -10 | 設置固定頻率5 |
| * P1006 | 25 | -30 | 設置固定頻率6 |
| * P1007 | 30 | -50 | 設置固定頻率7 |
| 注：帶*號的值可以改變 | |||
| 固定頻率 | 7端口(SB3) | 6端口(SB2) | 5端口(SB1) | 對應頻率所設置的參數 | 頻率/Hz | 電動機轉速/(r／min) |
| 1 | 0 | 0 | 1 | P1001 | 5 | n1 |
| 2 | 0 | 1 | 0 | P1002 | 10 | n2 |
| 3 | 0 | 1 | 1 | P1003 | 30 | n3 |
| 4 | 1 | 0 | 0 | P1004 | 50 | n4 |
| 5 | 1 | 0 | 1 | P1005 | -10 | n5 |
| 6 | 1 | 1 | 0 | P1006 | -30 | n6 |
| 7 | 1 | 1 | 1 | P1007 | -50 | n7 |
| OFF | 0 | 0 | 0 | 0 | 0 |
當開關S4接通時，數字輸入端口“8”為“ON”，允許電動機運行。
1)第1頻段控制。當S1開關接通、S2和S3開關斷開時，變頻器數字輸入接口“5”為“ON”，端口“6”、“7”為“OFF”，變頻器工作在由P1001參數所設定的頻率為5Hz的第1頻段上，電動機運行在由5Hz所對應的轉速n1上。
2)第2頻段控制。當S2開關接通、S1和S3開關斷開時，變頻器數字輸入端口“6”為“ON”，端口“5”、“7”為“OFF”，變頻器工作在由P1002參數所設定的頻率為10Hz的第2頻段上，電動機運行在由10Hz所對應的轉速n2上。
3)第3頻段控制。當S1、S2開關接通、S3開關斷開時，變頻器數字輸入端口“5”、“6”為“ON”，端口 “7”為“OFF”，變頻器工作在由P1003參數所設定的頻率為30Hz的第3頻段上，電動機運行在由30Hz所對應的轉速n3上。
4)第4頻段控制。當S3開關接通、S1、S2開關斷開時，變頻器數字輸入端口“7”為“ON”，端口“5”、 “6”為“OFF”，變頻器工作在P1004參數所設定的頻率為50Hz的第4頻段上，電動機運行在由50Hz所對應的轉速n4上。
5)第5頻段控制。當S1、S3開關接通、S2開關斷開時，變頻器數字輸入端口“5”、“7”為“ON”，端口“6”為“OFF”，變頻器工作在由P1005參數所設定的頻率為-10Hz的第5頻段上，電動機反向運行在由-10Hz所對應的轉速n5上。
6)第6頻段控制。當S2、S3開關接通、S1開關斷開時，變頻器數字輸入端口“6”、“7”為“ON”，端口“5”為“OFF”，變頻器工作在由P1006參數所設定的頻率為-30Hz的第6頻段上，電動機反向運行在由-30Hz所對應的轉速n6上。
7)第7頻段控制。當S1、S2和S3開關同時接通時，變頻器數字輸入端口“5”、“6”和“7”均為“ON”，變頻器工作在由P1007參數所設定的頻率為-50Hz的第7頻段上，電動機反向運行在由-50Hz所對應的轉速n7上。
8)電動機停車。當S1、S2和S3開關都斷開時，變頻器數字輸人端口“5”、“6”和“7”均為“OFF”，電動機停止運行；或在電動機正常運行的任何頻段，將S4斷開使數字輸入端口“8”為“OFF”，電動機也能停止運行。
六、成績評價表
表 6-14 成績評價表
| 序號 | 主要內容 | 考核要求 | 評分標準 | 配分 | 扣分 | 得分 |
| 1 | 接線 | 能正確使用工具和儀表，按照電路圖正確接線 |
1.接線按照不規范，每處扣5-10分 2.接線錯誤，扣20分 |
30 | ||
| 2 | 參數設置 |
能根據任務要求正確設置 變頻器參數 |
1.參數設置不全，每處扣5分 2.參數設置錯誤，每處扣5分 |
30 | ||
| 3 | 操作調試 | 操作調試過程正確 |
1.變頻器操作錯誤，扣10分 2.調試失敗，扣20分 |
20 | ||
| 4 | 安全文明生產 | 操作安全規范、環境整潔 |
違反安全文明生產規程，扣 5-10分 |
20 |
用開關控制變頻器實現電動機4段速頻率運轉。4段速設置分別為：第1段輸出頻率為35Hz；第2段輸出頻率為50Hz；第3段輸出頻率為-35Hz；第4段輸出頻率為-50Hz；畫出變頻器外部接線圖，寫出參數設置。
