一、實訓目的
1．掌握變頻器多段速頻率控制方式。
2．熟練掌握變頻器的多段速運行操作過程。
二、實訓預習
由于現場工藝上的要求，很多生產機械在不同的轉速下運行。為反方便這種負載，大多數變頻器決提供了多擋頻率控制功能。用戶可以通過幾個開關的通、斷組合來選擇不同的運行頻率，實現不同轉速下運行的目的。
多段速功能，也稱作固定頻率，就是設置參數P1000=3的條件下，用開關量端子選擇固定頻率的組合，實現電機多段速度運行�？赏ㄟ^(guò)如下三種方法實現：
1. 直接選擇（P0701 - P0706 = 15）
在這種操作方式下，一個數字輸入選擇一個固定頻率，端子與參數設置對應見表7-1。
表6-1 端子與參數設置對應表
| 端子編號 | 對應參數 | 對應頻率設置值 | 說 明 |
| 5 | P0701 | P1001 |
1.頻率給定源P1000必須設置為 3。 2.當多個選擇同時激活時，選定的頻率是它們的總和。 |
| 6 | P0702 | P1002 | |
| 7 | P0703 | P1003 | |
| 8 | P0704 | P1004 | |
| 16 | P0705 | P1005 | |
| 17 | P0706 | P1006 |
在這種操作方式下，數字量輸入既選擇固定頻率（見表6-10），又具備起動功能。
3. 二進制編碼選擇 + ON 命令（P0701 - P0704 = 17）
MM440變頻器的六個數字輸入端口（DIN1~ DIN6），通過P0701~P0706設置實現多頻段控制。每一頻段的頻率分別由P1001~P1015參數設置，最多可實現15頻段控制，各個固定頻率的數值選擇見表6-11。在多頻段控制中，電動機的轉速方向是由P1001~P1015參數所設置的頻率正負決定的。六個數字輸入端口，哪一個作為電動機運行、停止控制，哪些作為多段頻率控制，是可以由用戶任意確定的，一旦確定了某一數字輸入端口的控制功能，其內部的參數設置值必須與端口的控制功能相對應。
表6-11 固定頻率選擇對應表
| 頻率設定 | DIN4 | DIN3 | DIN2 | DIN1 |
| P1OO1 | 0 | 0 | 0 | 1 |
| P1OO2 | 0 | 0 | 1 | 0 |
| P1OO3 | 0 | 0 | 1 | 1 |
| P1OO4 | 0 | 1 | 0 | 0 |
| P1OO5 | 0 | 1 | 0 | 1 |
| P1OO6 | 0 | 1 | 1 | 0 |
| P1OO7 | 0 | 1 | 1 | 1 |
| P1OO8 | 1 | 0 | 0 | 0 |
| P1OO9 | 1 | 0 | 0 | 1 |
| P1O10 | 1 | 0 | 1 | 0 |
| P1O11 | 1 | 0 | 1 | 1 |
| P1O12 | 1 | 1 | 0 | 0 |
| P1O13 | 1 | 1 | 0 | 1 |
| P1O14 | 1 | 1 | 1 | 0 |
| P1O15 | 1 | 1 | 1 | 1 |
1. MM440數字輸入口“7”端設為電動機運行/停止控制端。“5”端.“6”端數字輸入口設為3段固定頻率控制端，由開關S1、S2組合成不同的狀態來實現三段固定頻率控制。
2. 把S3撥向“通”位置， MM440允許運行。
3. 第一段頻率設為10Hz ，第二段頻率設為25Hz，第三段頻率設為50Hz。
4. 把S3撥向“斷”位置，，MM440停止運行。
四、實訓設備
| 序號 | 型 號 | 名 稱 | 備注 |
| 1 | GDQ01 | 電源儀表控制屏 | 1套 |
| 2 | ACM-1 | 西門子MM440變頻調速器 | 1件 |
| 3 | DQ10 | 三相鼠籠異步電動機（380V/Y） | 1臺 |
| 4 | 實驗連接線（2種） | 1套 |
五、操作方法和步驟
1. 按以上實訓線路圖連接電路，電動機按星形接線。
2. 檢查線路正確后，合上變頻器電源。先恢復變頻器工廠缺省值，然后設置實驗參數。

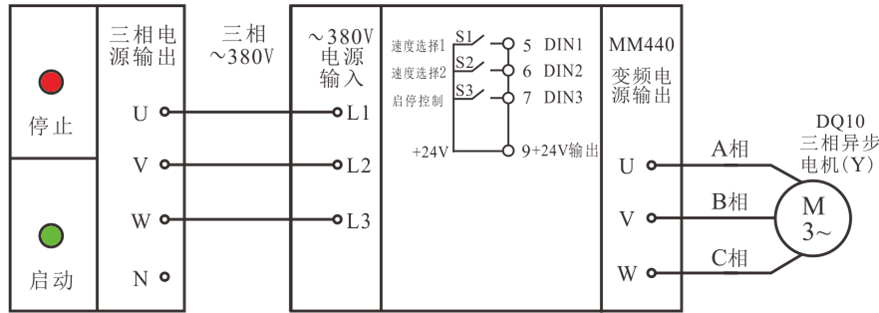

圖6-4三段固定頻率控制接線圖
①.恢復變頻器工廠缺省值，設置電動機參數。
| P0010=30 | P0970=1 | 按P鍵（10s完成） | ||
|
P0003=1 設用戶訪問級為標準級 P0010=1 快速調試 |
||||
| 參數號 | 設置值 | 說明 | ||
| P0100 | 0 | 功率以KW表示，頻率為50Hz | ||
| P0304 | 380 | 電動機額定電壓(V) | ||
| P0305 | 1.12 | 電動機額定電流(A) | ||
| P0307 | 0.37 | 電動機額定功率(kW) | ||
| P0310 | 50 | 電動機額定頻率(Hz) | ||
| P0311 | 1400 | 電動機額定轉速 | ||
| 以上參數設置完成后，設P0010=0,變頻器可正常運行。 | ||||
|
P0003=1 設用戶訪問級為標準級 P0004=7 命令和數字I/O |
|||||||
| 參數號 | 出廠值 | 設置值 | 說明 | ||||
| P0700 | 2 | 2 | 命令源選擇“由端子排輸入”變頻器只能從端口控制。 | ||||
|
P0003=2 設用戶訪問級為擴展級 P0004=7 命令和數字I/O |
|||||||
| 參數號 | 出廠值 | 設置值 | 說明 | ||||
| P0701 | 1 | 17 | 選擇固定頻率 | ||||
| P0702 | 1 | 17 | 選擇固定頻率 | ||||
| P0703 | 1 | 1 | ON接通正轉，OFF停止 | ||||
|
P0003=1 設用戶訪問級為標準級 P0004=10 設定值通道和斜坡函數發生器 |
|||||||
| 參數號 | 出廠值 | 設置值 | 說明 | ||||
| P1000 | 2 | 3 | 選擇固定頻率設定值 | ||||
|
P0003=2 設用戶訪問級為擴展級 P0004=10 設定值通道和斜坡函數發生器 |
|||||||
| 參數號 | 出廠值 | 設置值 | 說明 | ||||
| P1001 | 0 | 10 | 設置固定頻率1 | ||||
| P1002 | 5 | 25 | 設置固定頻率2 | ||||
| P1003 | 10 | 50 | 設置固定頻率3 | ||||
把S3撥向“通”位置，數字輸入端口“7”為“ON”，允許電動機運行。
（1）第1頻段控制。當S1開關接通、S2開關斷開時，變頻器數字輸入端口“5”為“ON”，端口“6”為“OFF”，變頻器工作在由P1001參數所設定的頻率為20Hz的第1頻段上。
（2）第2頻段控制。當S1開關斷開，S2開關接通時，變頻器數字輸入端口“5”為“OFF”，“6”為“ON”，變頻器工作在由P1002參數所設定的頻率為30Hz的第2頻段上。
（3）第3頻段控制。當按鈕S1、S2都接通時，變頻器數字輸入端口“5”、“6”均為“ON”， 變頻器工作在由P1003參數所設定的頻率為50Hz的第3頻段上。
（4）電動機停車。當S1、S2開關都斷開時，變頻器數字輸入端口“5”、“6”均為“OFF”，電動機停止運行�；蛟陔妱�(dòng)機正常運行的任何頻段，將S3斷開使數字輸入端口“7” 為“OFF”，電動機也能停止運行。
注意的問題：3個頻段的頻率值可根據用戶要求P1001、P1002和P1003參數來修改。當電動機需要反向運行時，只要將向?qū)?yīng)頻段的頻率值設定為負就可以實現。
六、成績?cè)u(píng)價表
成績?cè)u(píng)價見表6-14。
表 6-14 成績?cè)u(píng)價表
| 序號 | 主要內容 | 考核要求 | 評分標準 | 配分 | 扣分 | 得分 |
| 1 | 接線 | 能正確使用工具和儀表，按照電路圖正確接線 |
1.接線按照不規范，每處扣5-10分 2.接線錯誤，扣20分 |
30 | ||
| 2 | 參數設置 |
能根據任務要求正確設置 變頻器參數 |
1.參數設置不全，每處扣5分 2.參數設置錯誤，每處扣5分 |
30 | ||
| 3 | 操作調試 | 操作調試過程正確 |
1.變頻器操作錯誤，扣10分 2.調試失敗，扣20分 |
20 | ||
| 4 | 安全文明生產 | 操作安全規范、環境整潔 |
違反安全文明生產規程，扣 5-10分 |
20 |
用開關控制變頻器實現電動機12段速頻率運轉。10段速設置分別為：第1段輸出頻率為5Hz；第2段輸出頻率為10Hz；第3段輸出頻率為15Hz；第4段輸出頻率為-15Hz；第5段輸出頻率為-5Hz；第6段輸出頻率為-20Hz；第7段輸出頻率為25Hz；第8段輸出頻率為40Hz；第9段輸出頻率為50Hz；第10段輸出頻率為30Hz；第11段輸出頻率為-30Hz；第12段輸出頻率為40Hz。畫出變頻器外部接線圖，寫出參數設置。
