一、實驗?zāi)康?br /> 1、演示制冷（熱泵）循環系統工作原理，觀察制冷工質的蒸發、冷凝過程和現象。
2、熟悉制冷（熱泵）循環系統的操作、調節方法。
3、進行制冷（熱泵）循環系統粗略的熱力計算。
二、實驗裝置（總裝圖見圖三）
演示裝置由全封閉壓縮機、換熱器1、換熱器2、壓縮機、手動換向閥及管路等組成制冷（熱泵）循環系統；由供水循環水泵、轉子流量計、儲水箱及換熱器內盤管等組成水換熱系統；還設有溫度、壓力、電流、電壓等測量儀表。制冷工質采用低壓工質R11。

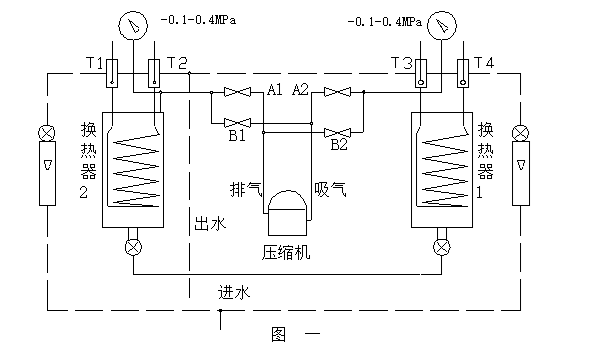

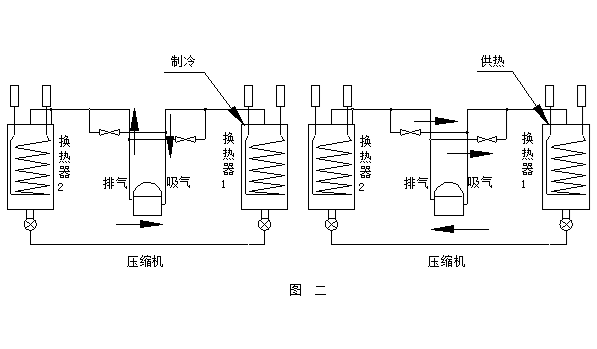

裝置原理示意圖如圖1和圖2所示。當系統作制冷（熱泵）循環時，換熱器1為蒸發器（冷凝器），換熱器2為冷凝器（蒸發器）。

三、操作步驟
1、制冷循環演示
（1）將手動換向閥調至A1、A2全開，B1、B2全關位置。
（2）打開連接演示裝置的供水閥門，利用轉子流量劑閥門適當?shù)恼{(diào)節蒸發器、冷凝器水流量。
（3）開啟壓縮機，并用手動調節針形閥直至穩態運行即可，并觀察工質的冷凝、蒸發過程及現象。
（4）待系統運行穩定后，即可記錄壓縮機輸入電流、電壓、冷凝壓力、蒸發壓力冷凝器和蒸發器的進出口水流量等參數。
（5）待做完（制冷循環演示）后，關閉壓縮機開關，略停5分鐘后，在全開B1、B2閥門，并關閉閘閥A1、A2閥門，然后再進行（熱泵循環演示）。

2、熱泵循環演示
（1）將手動換向閥調至B1B2全開A1A2全關位置。
（2）類似上述（2）、（3）、（4）步驟進行操作和記錄。
【注】實驗結束后，首先關閉壓縮機，過幾分鐘后再關閉供水閥門。

四、制冷（熱泵）循環系統的熱力計算
1、當系統作制冷循環時
換熱器1的制冷量為：Q1=G1·CP（t1-t2）+q1 [kw]
換熱器2的換熱量為：Q2=G2·CP（t3-t4）+q2 [kw]

2、當系統做熱泵運行時
換熱器1的制熱量為：Q′1=G′1·CP（t2-t1）+q′1 [kw]
換熱器2的換熱量為：Q′2=G′2·CP（t4-t3）+q′2[kw]

以上各式中：
G1、G′1和G2、G′2 — 換熱器1和換熱器2的水流量[㎏/s]
