空氣中氮氧化物吸附裝置使用說明
一、原理 、用途：
吸附是一種常見的氣態污染物凈化方法，是用多孔固體吸附劑將氣體中的一種或數種組分積聚或凝縮在其表面上而達到分離目的的過程，特別適用于處理低濃度廢氣高凈化要求的場合�；钚蕴�?jī)?nèi)部孔穴十分豐富，比表面積巨大，是最常見的吸附劑。
本實驗裝置采用有機玻璃吸附塔，以活性碳為吸附劑，通過模擬發生的有機物氣體或NO氣體進行吸附試驗，得到吸附凈化效率、不同空塔氣速下穿透曲線和保護作用時間等數據。
二、主要技術指標及參數：
1、實驗氣量5~12m3/h，
2、對有機物的凈化效率大于95%。
3、吸附塔尺寸 Φ100×800 mm
4、實驗臺架外型總尺寸 1200×500×1500 mm
三、實驗系統組成及作用

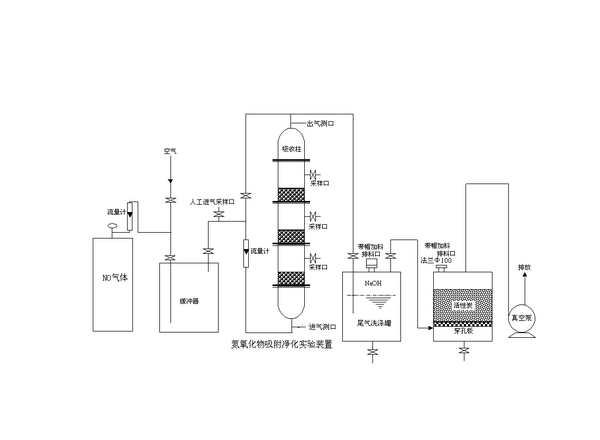

如圖所示，從左向右系統情況如下：
1． NO氣體鋼瓶1套（或有機氣體發生裝置），與小轉子流量計一道用于配制入口氣體；
2． 主氣流流量計，用于實驗主氣流的計量；
3． 氣體混合緩沖裝置，用于使試驗氣體混合均勻穩定；
4． 人工進氣采樣口，用于實驗準備階段配氣的采樣分析；
5． 氣體管路三通及閥門，用于氣體流量的調節和試驗配氣準備階段與吸附試驗階段的氣流切換；
6． 活性炭（或沸石吸附劑）吸附塔，包括可拆卸有機玻璃塔體，不銹鋼支架，氣體采樣口、壓降測口等，根據實驗的需要可自行確定裝炭層數和高度；
7． U型壓差計，用于活性炭床壓降的測定；
8． 尾氣洗滌及吸附凈化裝置
9． 真空泵 為實驗系統提供動力
10． 排氣管；
四、操作步驟：
1、首先檢查設備系統外況和全部電氣連接線有無異常（如管道設備無破損，U型壓力計內部水量適當，活接均已緊固到位等），一切正常后開始操作；
2、檢查吸附柱下游吸收液罐和活性炭（或沸石吸附劑）吸附罐的使用記錄，必要時更換吸收液和活性炭；
2、實驗用吸附塔的活性炭（或沸石吸附劑）的裝填，根據實驗要求裝填一定高度的活性炭（考慮到每次實驗時間的限制，通常裝填炭的總高度不超過150mm）
3、在完成活性炭吸附塔的裝填連接好后，小流量計入口閥關閉的情況下啟動真空泵，在吸附塔入口閥（水平安裝）關閉情況下調節旁路閥（垂直安裝）至使主氣流流量計指示到所需的試驗流量。
4、入口氣體的配制。
NO氣體的配制：在NO鋼瓶減壓閥關閉的前提下小心擰開NO鋼瓶主閥門，再慢慢開啟減壓閥，通過調節小轉子流量計閥門觀察小轉子流量計刻度讀數和配氣污染物檢測采樣口處NO測定儀所指示的氣體NO濃度至所需的入口濃度。
5、打開氣路管道上吸附塔入口閥同時關閉旁路閥，然后調節吸附塔入口閥保證主氣流流量計刻度仍為所需設定流量，觀察小轉子流量計刻度讀數（如有變化需通過流量計閥調回上一步地刻度），開始吸附試驗。
6、吸附試驗可在吸附開始后的不同時刻采集測定各采樣口的氣體濃度，在所有濃度測定工作結束前通過U型壓差計測定吸附床層壓降。
5、可通過調節氣體組分和濃度和空塔氣速進行實驗（需更換活性炭或沸石吸附劑）。
6、實驗操作結束后，先關閉NO氣瓶主閥，待壓力表指數回零后關閉減壓閥。（對于有機氣體，關閉水浴電源，關閉小流量計入口氣閥）。然后關閉切斷風機的外接電源。
7、檢查設備狀況，記錄尾氣處理設施的使用時間，沒有問題后離開。
五、注意事項：
1、吸附塔出口務必通過管道連接排放到室外；
2、NO氣瓶的使用應嚴格按實驗室的相關安全規程運行管理。
六、維護與保養：
吸附塔設備應該放在通風干燥的地方；平時經常檢查設備，有異常情況及時處理。
系統較長時間不用時，清空尾氣吸收、吸附罐。
