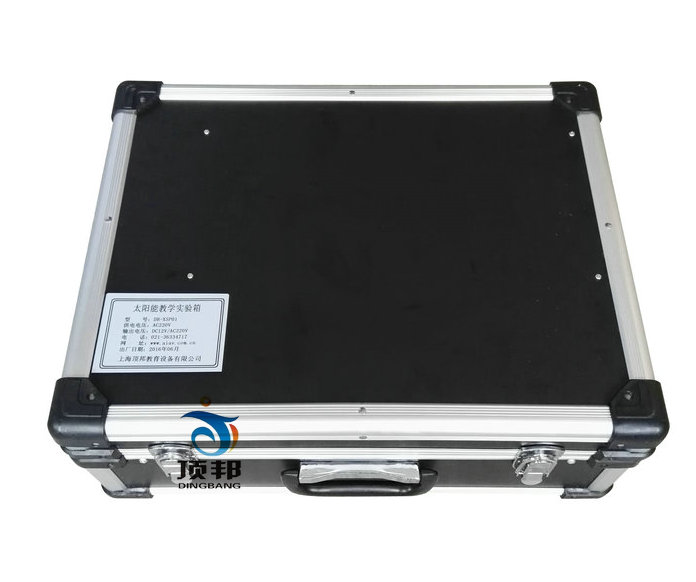

DB-XSP01 太陽能教學實驗箱
太陽能教學實驗箱是面向職業院校實驗教學需求研制，幫助學生理解太陽能光伏發電原理，學習太陽能光電轉換的實際工程應用。
太陽能教學實驗箱是一個太陽能光伏供電系統，通過它可以為太陽能電池、控制器和正弦波逆變器工作原理提供一個實用的教學、試驗、演示平臺。其工作流程是先由太陽能電池組件將太陽能轉換為低壓直流電能，再通過控制器對12V蓄電池充電，同時也對后面的逆變器供電，逆變器將12V直流電轉變?yōu)?20V交流電，供給各種負載使用。
產品說明：
一、產品介紹：
太陽能教學實驗箱是面向職業院校實驗教學需求研制，幫助學生理解太陽能光伏發電原理，學習太陽能光電轉換的實際工程應用。
二、裝置功能
本系統是一個太陽能光伏供電系統，通過它可以為太陽能電池、控制器和正弦波逆變器工作原理提供一個實用的教學、試驗、演示平臺。其工作流程是先由太陽能電池組件將太陽能轉換為低壓直流電能，再通過控制器對12V蓄電池充電，同時也對后面的逆變器供電，逆變器將12V直流電轉變?yōu)?20V交流電，供給各種負載使用。
三、技術參數
1、太陽能電池組件：
| Pm | 10W |
| Vmp | 18.0V |
| Imp | 0.56A |
| Voc | 22.30 |
| Isc | 0.60A |
2、蓄電池容量：12V/7AH
3、太陽能控制器
額定輸出電壓、電流：12V/2A;
蓄電池過充保護：14.40±0.2V，恢復13.8±0.2V
蓄電池過放保護：10.80±0.2V，恢復12.5±0.2V
兩種輸出模式：普通開/關模式、光控開/關模式
4、逆變器
額定輸入電壓：10~15V
額定輸出電壓：AC220V±10%，50Hz±3Hz；DC5V
輸出波形：正弦波
額定輸出功率：150W
低壓關斷：9V~10V
過壓關斷：14.5~15.5
溫度保護：≥65℃
轉換效率：>90%
保護功能：過載、過壓、短路、低壓、高溫、反接
5、輸入電壓：AC220V/50Hz
6、工作環境：0℃~40℃，≤85%RH
7. 尺寸：46 CM *35 CM *16CM
8. 重量：約9.5KG
四、實驗內容
1、太陽能電池光伏能量轉換實驗
2、環境對光伏轉換影響實驗
3、太陽能電池直接負載實驗
4、控制器工作原理實驗
5、控制器的過沖保護實驗
6、控制器的過放保護實驗
7、控制器的兩種輸出模式實驗
8、逆變器的低壓保護實驗
9、逆變器的過壓保護實驗
10、逆變器輸出實驗
11、太陽能光伏系統電器負載實驗
12、光伏控制型太陽能系統發電實驗
使用說明
1、使用前，請先連接好實驗箱供電電源，該電源只供儀表供電和模擬電源換用，電源接口在實驗箱后面，將電源插頭插入即可；電源接通后，各儀表顯示“000”
2、連接好外接太陽能電池組件；
控制器接線順序：1、蓄電池 2、直/交流負載 3、太陽能板
負載可以是直流阻性負載、直流感性負載，也可與逆變器直流端相接，經逆變后輸出36V交流電，供其它交流負載實驗用電。
4、實驗箱包含測量?jī)x表：直流電壓表、直流電流表、交流電壓表和交流電流表，可根據不同實驗內容及要求，接于電路中；
5、實驗箱包含12V/7.2AH蓄電池：實驗時用A2實驗線與控制器蓄電池正、負極相連接，
實驗箱內設置DC-AC逆變裝置，可將直流12V電轉換成交流220V，供負載使用；
實驗箱設置有電源直接輸出和模擬輸出功能，直接輸出時蓄電池通過過接線端子直接對控制器或逆變器供電，模擬輸出時，配合“PV”“BAT”兩只旋鈕可完成蓄電池過壓、欠壓，光控等功能實驗；輸出電壓調整范圍為0.8～20V，電流0.5A，也可將旋鈕撥至“模擬輸出”位置，對蓄電池進行充電。
6、實驗過程中，可將直流電壓表并接于太陽能電池或蓄電池接口或控制器輸出端，直流電流表串接于控制器輸出端與，完成光伏相關實驗和數據采集。
7、實驗箱自帶USB供電輸出端口，在逆變系統工作時，該端口輸出直流5V電源，可對手機等設備進行充電。
