主頁 > 產品介紹 > 新能源教學設備 > 多能互補綜合能源制冷熱泵系統實驗平臺

[規格型號]：	DB-ZRD01
[產品名稱]：	多能互補綜合能源制冷熱泵系統實驗平臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

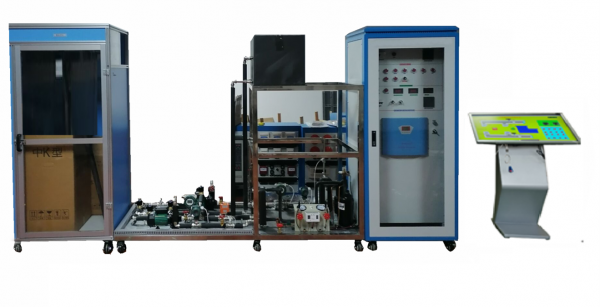

DB-ZRD01多能互補綜合能源制冷熱泵系統實驗平臺

一、概述
源-網-荷-儲系統裝置，就是可再生發電能源，耦合儲電系統、儲熱系統，通過電力輸配系統和熱力輸配系統滿足用戶需要的一種系統。
多能互補綜合能源制冷熱泵系統實驗平臺，通過太陽能電池發電，通過電池儲電，與電網一起滿足小型中央空調系統用電需要。在該系統中，電能僅僅是輔助能源，消耗量低，同時采用電池和蓄熱裝置，可提高太陽能利用，同時也可利用電網電價政策，實現削峰填谷。

二、技術參數
1、工作電源：三相五線制 AC 220V±10% 50Hz
2、安裝尺寸：長×寬×高500×800×220cm
3、整機容量:最大供冷量：2.3kW；
4、最大輸入總功率：4.5kW；制冷額定功率：1.5kW；制熱額定功率：2.5kW
5、制冷劑：R22；
三、系統功能特點
1、源網荷儲裝置，是太陽能電池，將太陽能轉化為電能，經過儲能、變換、并網、并通逆變系統轉換成交流電能、帶動用戶冷熱系統工程中的設備。空氣源熱泵機組可通過水箱蓄冷蓄熱，把水箱溫度升高/降低，水箱中的冷熱水經水泵傳遞到室內，也可直接向用戶供冷供熱，保證中央空調正常采暖/供冷。
2、在夏季，熱泵處于制冷模式，可降低水箱內的水溫，或直接輸送到空調箱中，滿足室內制冷需要。
3、在冬季，熱泵處于制熱模式，可提高水箱內水溫蓄熱，或熱媒水直接輸送到空調箱中，滿足室內供暖需要。
*4、工作模式：6種工作
1）夏季水箱蓄冷模式
2）夏季主機水箱供冷模式
3）夏季主機供冷模式。
4）冬季熱泵水箱蓄冷模式
5）冬季熱泵主機水箱供冷模式
6）冬季熱泵主機供冷模式。

四、系統組成

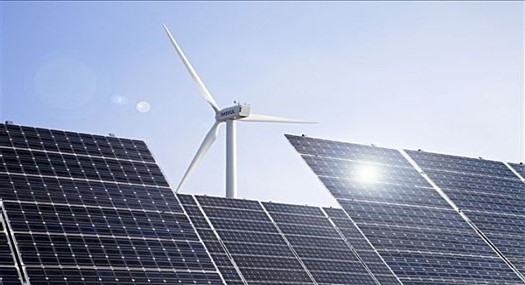

1、太陽能光伏板與風力發電：
太陽能發電主要由太陽能光伏板、太陽能支架、配輸電系統組成，太陽板參數：1500W，電壓24V。
太陽能電池

2、風力發電電機：
1000W，電壓380V。
3、太陽能儲能
由太陽能儲能儲能電池、400A/1時。
4、電池、發電機控制器：
可控制發電器的風車的運行，速度，充電速度功率100W
5、控制器、
離網逆變器5000W、41V切入市電，55V接入蓄電池，范圍手動可調節。
6、空調制冷與空調熱泵系統：
制冷系統由壓縮機、冷凝器：蒸發器、過濾器，膨脹閥、壓力表組成，熱泵是基于空調制冷基礎中，壓縮機高效工作過程中，利用制冷系統中換熱器的熱泵原理與介質之間的熱交換來完成，利用水的導熱性來實現熱泵過程。
7、空調調節、
空氣調節系統由風機盤管、冷暖水箱、水泵、流量計、房間，室內換熱系統的制冷和供熱都是通過對空氣的降溫或升溫實現的。
8、控制柜：
1700*800*700，前為透明玻璃，標準機械設計，

*9、21寸一體機控制軟件功能
1）系統軟件可顯示7路溫度采、2個流量數據、4個電磁閥控制、空調組態監控、可實現原理圖中所列的關鍵參數監測、存儲與調節功能。所測量變量如下：
2）溫濕度變量：房間溫度與相對濕度、送往房間的冷熱水供水溫度與回水溫度、空氣源測進出空氣溫度與相對濕度、水箱進出口水溫；
3）流量變量：熱泵主機冷熱水流量、蓄熱水箱流量、壓力變量：熱泵出口水壓力。功耗數據：熱泵功耗、水泵功耗、風機盤管功耗。
4）太陽能發電量：風力發電量、電池電量，電池參數，在軟件上同步查詢，顯示
5）工作模式：所有均為可電動調節閥門。6種工作模式自動切換。
6）可實現太陽能發電數據量計算、電池儲能量、空調電參數、功率等功能
10、主機系統
整個由PC進行通信，從而控制整個空調的運行，也可通過網絡實現遠程控制�？照{(diào)的運行參數由傳感器及變送器進行采集，并通過A/D模塊轉換后送入數據中，再由送到PC中進行實時顯示監控。
五、配置表

編號	名稱	單位	數量	說明
1	中央空調制冷熱泵系統平臺	套	1	不銹鋼
2	換熱器	只	2
3	1000W風力發電機	套	1
4	PT100溫度電阻	只	10	0.1級
5	壓力變送器	套	2
7	儲能電池	只	1	400A/H
8	逆變控制器模塊	只	1	5000W
9	渦輪流量計	只	2	4-20MA
10	數據采集控制模塊	套	1
11	水管組件	套	1
12	1500W太陽能板	臺	1	安裝在室外
13	風機盤管	套	2
14	電動調節閥	套	2

六：功能：
1、太陽能系統的應用
2、太陽能電池板的應用
3、儲能系統應用
4、熱泵空調應用
5、風力發電機的應用
6、太陽能逆變系統的應用
7、光伏系統與風電系統聯合應用
8、儲能系統與市電的聯合應用
七、在線教育課程開放平臺（配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）在線教育開放平臺資源庫：
1、《鍋爐技術》課程
燃料與燃燒設備、鍋爐在國民經濟中的作用、鍋爐的容量參數型號、鍋爐的性能指標、鍋爐成分換算、標準煤、鍋爐燃燒成分、鍋爐燃燒成分原理一、鍋爐燃燒成分原理二、鍋爐熱效利用一、鍋爐熱效利用二、鍋爐燃燒產物的熱平衡計算、鍋爐反應狀態、鍋爐溫度計算、鍋爐反應過程、鍋爐油反應過程、強化煤燃燒、上煤機一、上煤機二、鍋爐二次風設計、爐糛、燒煤器、燃?xì)鉅t沸騰爐結構原理、沸騰爐特點、循環流化床鍋爐、固體燃燒準備系統、麿煤機、自然循環水鍋爐動力特點、氣液兩相液體流動形態、水循環原理、自然循環動力計算一、自然循環動力計算二、水循環可靠效驗、強迫流動鍋爐水循環動力一、強迫流動鍋爐水循環動力二、集箱效應、集箱效應計算、鍋爐管內傳熱一、鍋爐管內傳熱一、傳熱惡化方式、受熱面、水雜質指標、蒸汽清化處理計算、電站鍋爐所有系統動畫演示、鍋爐的工作原理、鍋爐給水泵動畫、鍋爐原理、裝配動畫。

2、《冰箱電氣與控制》課程
溫控器的接線、其他類型溫控器、冰箱重錘式啟動繼電器、冰箱PTC啟動繼電器、冰箱除霜計時器及壓縮機接線、冰箱、空調壓縮機接線圖、溫控器種類及原理、除霜計時器作用及特點、除霜電路原理1、除霜電路原理2、除霜計時器檢修。

3、《熱泵空調系統原理與維修》課程
制冷設備電氣控制系統結構、制冷設備電氣控制系統結構、壓縮機的結構種類及特點、壓縮機接線柱的測量辨識、單相壓縮機接線柱的測量、壓縮機常見故障與檢修、電機的種類、電機結構特點、電機繞組阻值檢測、電機接線圖、空調壓縮機、電機、四通閥接線、電機常見故障與檢修方法、四通閥的結構及原理、四通閥安裝、電子膨脹閥原理、電子膨脹閥檢測演示、電子膨脹閥現場安裝、負離子發生器檢修、電加熱器檢修、空調電加熱器現場、電磁閥的作用及特點1、電磁閥的作用及特點2、電磁閥的作用及特點3、電磁閥的檢測演示、主令開關檢修接觸器的種類與應用、接觸器的工作原理、接觸器的安裝與接線、接觸器的故障與檢測、繼電器的種類、中間繼電器、熱繼電器、壓縮機常見故障與檢修、反向驅動電路分析與檢修、反向驅動電路圖解與檢修、熱繼電器工作過程、時間繼電器、電路板繼電器、壓力控制器檢修、油壓差控制器特點及作用、油壓差控制器接線、油壓差控制器安裝與故障檢修、濕度控制器檢修、水流開關工作原理、水流開關檢修、水流開關現場檢修、示波器的使用1、示波器的使用2、直流電源電路圖解與檢修1、直流電源電路圖解與檢修2、存儲電路圖解與檢修、反向驅動電路圖解與檢修、室外換熱器、室內環境、室內換熱器溫控電路圖解與檢修、存儲電路圖解與檢修、遙控接收、顯示電路圖解與檢修、室外風機、四通閥電加熱器驅動電路1、室外風機、四通閥電加熱器驅動電路2、晶振電路圖解與檢修、復位電路圖解與檢修、風速檢測電路圖解與檢修、三分鐘延時電路圖解與檢修、壓縮機過流檢測電路分析與檢修、開關電路圖解與檢修、室內風機驅動電路圖解與檢修1、室外換熱器、室內環境、室內換熱器溫控電路圖解與檢修。
