[規格型號]：	DB-SD24
[產品名稱]：	電磁場電磁波可視化教學實驗系統
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DB-SD24 電磁場電磁波可視化教學實驗系統

一、實驗概述
電磁場電磁波與天線綜合實驗系統能滿足能滿足通信工程、電子工程、微波工程等專業開設《電磁場》、《天線技術》等課程教學、實訓、示教需要，也可用于微波電磁場技術類課程的課題設計和畢業設計及基于ADS軟件的創新設計。
電磁場電磁波與天線綜合實驗系統通過學生制作感應器的方式，使學生能夠切實感知和親身體驗電磁波的發射、傳播、接收等完整的過程，具有與教學大綱結合緊密，實驗內容緊扣教學重點、難點，知識點覆蓋面寬，能夠透徹地了解法拉第電磁感應定律、電磁波傳播特性、電偶極子、天線基本結構及其特征等重要知識點，深刻理解電磁感應定律的原理和作用，深刻理解電偶極子和電磁波輻射的原理，掌握電磁波測量技術原理和方法，幫助學習人員建立電磁波的形象思維方式，加深和加強學習人員對電磁波產生、發射、傳輸、接收過程吸納各個特征的認識，培養學習人員對電磁波分析和電磁波應用的創新能力。
電磁場電磁波與天線綜合實驗系統通過增大射頻信號發射功率，在不需專用儀表的情況下能感知電磁場存在、定性研究天線的極化方向、天線增益、天線頻響等性能；
電磁場電磁波與天線綜合實驗系統設有波長測量、功率檢波、電磁場極化等若干簡單又富有論證性的實驗。將實驗儀器的功率發射端加載到三種極化天線端口。將天線采集到的感生電流接入LED燈。把檢波天線放置在固定的位置以后，可以看到LED燈的明暗與極化方式有著對應的關系。將發射天線的功率輸入天線，通過調整檢波天線的位置或者檢波天線的角度方向，觀察發光燈的明暗變化。這樣就可以直觀的感受到電磁波的分布參數、極化等豐富的概念。在整個實驗過程中，通過極其簡單的幾個操作，就可以將所學的抽象的知識，通過具象化的實驗來驗證清楚，進一步提高了教學的效率。增加了學生對實驗的印象，提高了學生動手能力，深刻的將公式與現象結合起來，為以后的工作和學習提供了切實有效的經驗。提升學生對電磁場與波的學習興趣，實現探究性學習，創造性學習。
用麥克斯韋方程的工程應用技術，采用特制的無源發光電磁波感應器，使抽象的“電磁波”看得見、摸得著，電波傳播眼見為實，幫助學生建立空間形象；有效化解感念抽象于形象，化物理現象模糊于具體，改變實驗呆板、實驗內容單調。使知識認知可視化、知識應用自主化能建立趣味化的實驗教學體系性設計。建立創新實驗教學互動平臺，拓展類實驗有助于老師和學生圍繞知識能力發揮和運用，形成富有特色的新成果。

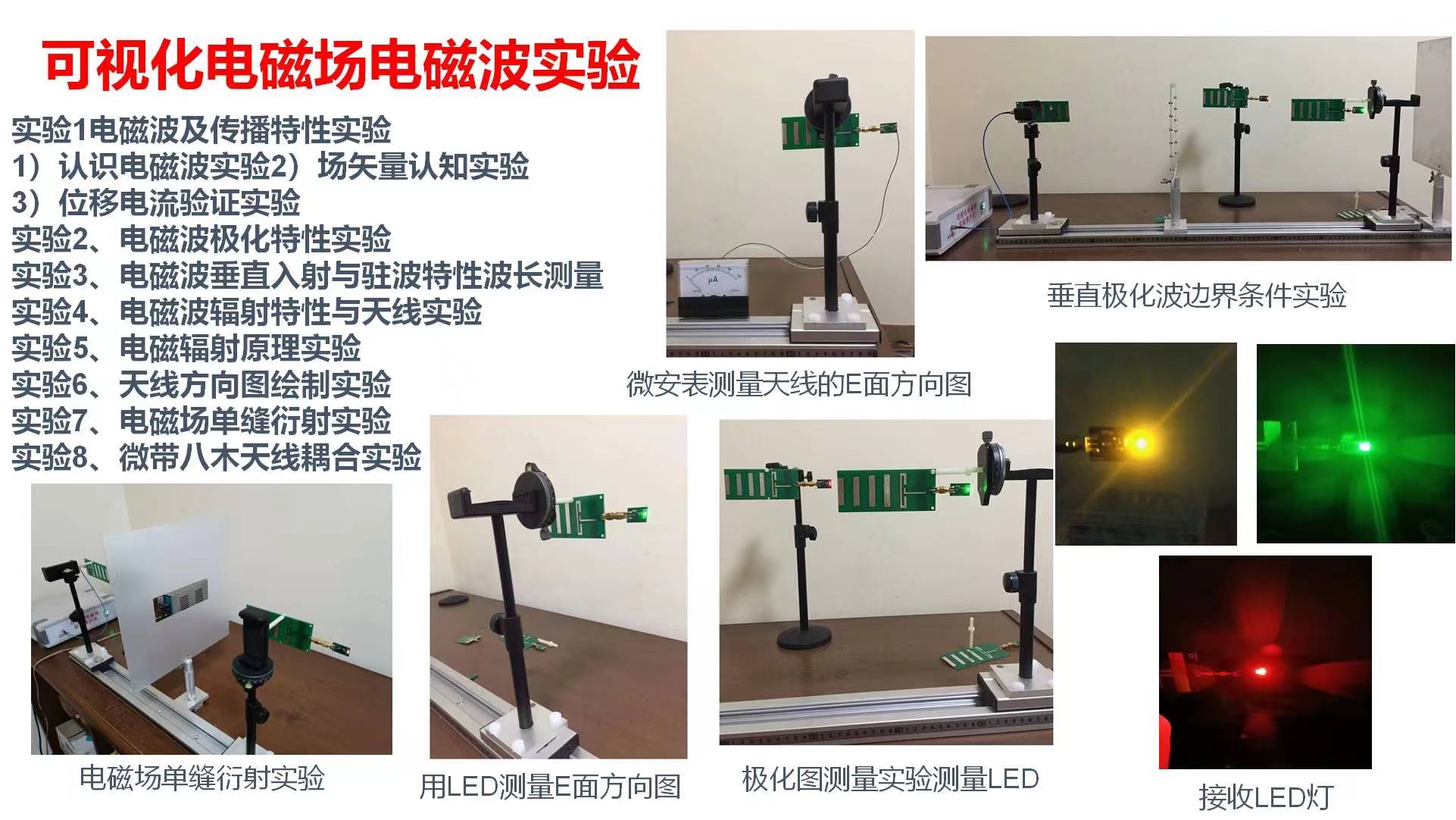

電磁場電磁波可視化教學實驗系統

二、實驗配置

序號	名稱	主要技術 規 格
1	標配模塊	1米鋁合金導軌,認識電磁波實驗?zāi)K；發射支架，接收支架電磁波傳播特性實驗?zāi)K（空間行、駐波特性實驗）；接收天線支架、滑臺, 金屬導體反射板線支架、滑臺。極化電磁波實驗?zāi)K,圓極化螺旋天線,極化柵格網滑臺；天線實驗?zāi)K；系統升級配置模塊；
2	工作頻率	范　　圍： 2-3GHz
3	射頻放大輸出	功率控制： 0～10級衰減調整控制
		功率放大頻率范圍：2350MHz～2450MHz
		最大輸出功率：＜27dBm
4	發射組件	三副線極化微帶八木天線：增益：＞10dBi；覆蓋垂直極化、水平極化,一個右旋圓極化螺旋天線；增益：＞10dBi；
5	接收組件	無源檢波器LED發光靈敏度：4dBm；LED燈顏色有紅、黃、蘭、綠、白、翠綠色及其組合，接收天線微帶八木天線。增益：＞10dBi；
6	射頻檢波模組	檢波靈敏度：＞3.2GHz，動態范圍：70dB收發最遠距離170cm;

實驗1、電磁波及傳播特性實驗
一、實驗?zāi)康?br /> 1）通過電磁感應裝置的設計，了解麥克斯韋電磁感應定理的內容；
2）理解電磁波輻射原理；了解電磁感應的原理及作用，
3）理解電場與磁場的相互關系，通過接收裝置來驗證電磁場的存在。
二、實驗項目
1）認識電磁波實驗
2）場矢量認知實驗
3）位移電流驗證實驗
4）可視化電磁波感應器制作實驗
5）輻射衰減規律實驗
實驗2、電磁波極化特性實驗
實驗?zāi)康?br /> 電磁波的偏振現象的產生，觀察極化現象；
完全偏振波與和傳播的定義判斷極化形式；
研究線性極化的產生及其特點；
研究制作的電磁波感應器的極化特性，進行極化特性實驗；
通過試驗加深對電磁波極化特性的理解。
實驗項目
1）構建實驗平臺
2）垂直與水平極化電磁波實驗
3）左旋圓極化電磁波實驗
4）極化軸比實驗
實驗3、電磁波反射與行駐波特性實驗
一、實驗?zāi)康?br /> 了解電磁場電磁波空間傳播特性；
通過對電磁波長、波幅、波節、駐波的測量進一步認識電磁波；
利用相干波原理測量波長；
了解電磁波在傳輸過程中的干涉和駐波的形成，及形成的條件，觀測電磁波傳輸過程中波節點與波幅點的產生。
二、實驗項目
1）垂直極化波反射合成與行駐波特性；
2）水平極化波反射合成與行駐波特性實驗；
3）左旋圓極化波反射合成與行駐波特性；
實驗4、電磁波反射特性實驗
一、實驗?zāi)康?br /> 1)研究電磁波的反射現象的產生，驗證電磁波入射角等于反射角；
2)研究線性極化的反射及其特點
3)通過試驗加深對電磁波極化特性的理解
二、實驗項目
1）垂直或水平極化波斜入射到導體平面的反射波；沿反射角方向LED最亮。
2）左旋圓極化波斜入射到導體平面的反射波；
實驗5、電磁波邊界條件實驗
實驗?zāi)康?br /> 研究電磁波的邊界條件實驗；
研究電磁波傳播路經上遇到不同物質的透射現象；
通過試驗加深對電磁波傳播特性的理解；
實驗項目
1）垂直極化波垂直入射到水平縫隙導體平面的透射波；
2）垂直極化波垂直入射到垂直縫隙導體平面的透射波；
3）左旋圓極化波垂直入射到垂直縫隙導體平面的透射波；
4）右旋圓極化波垂直入射到垂直縫隙導體平面的透射波；
5）垂直極化波垂直入射到超材料平面的透射波；
實驗6、接收天線互耦實驗
實驗?zāi)康?br /> 1)研究接收二元天線陣互耦影響；
2)尋找二元天線陣互不影響的距離；
實驗項目
1）垂直極化波垂直入射時二元天線陣互耦影響；
2）水平極化波垂直入射時二元天線陣互耦影響；
實驗7、電磁波對不同物質的透射實驗
實驗?zāi)康?br /> 1)研究電磁波對不同媒質的透射實驗；
2)研究電磁波傳播路經上遇到不同物質的透射現象；
3)通過試驗加深對電磁波傳播特性的理解；
實驗項目
1）垂直極化波垂直入射到導體平面；
2）垂直極化波垂直入射到有機玻璃平面的透射波；
3）垂直極化波垂直入射到書籍平面的透射波；
4) 垂直極化波垂直入射到泡沫平面的透射波；
5）右旋圓極化波垂直入射到垂直縫隙導體平面的透射波；
6）垂直極化波垂直入射到超材料平面的透射波；
實驗8、電磁輻射原理實驗
一、實驗?zāi)康?br /> 1. 認識天線的作用與地位。
2. 深刻理解電磁輻射與天線的關系。
3. 掌握理解電磁輻射的基本要素。
實驗9、天線方向圖繪制實驗
一、實驗?zāi)康?br /> 1.了解掌握天線方向圖的工程意義。掌握電磁波輻射的原理和測量方法。
2.掌握繪制天線方向圖的一般方法，繪制并理解天線方向圖。
3.掌握天線方向圖測量的原理和方法。
二、實驗內容
1.用LED燈的測量顯示天線E面方向圖強弱。
2. 用微安表測量E面方向圖，繪制天線E面方向圖。
3、用LED燈的強弱顯示天線H面方向圖測量
4、用微安表測量H面方向圖，繪制天線H面方向圖。
實驗10、垂直極化電磁波多經干涉實驗
一、實驗?zāi)康?br /> 1)研究電磁波的反射現象的產生，驗證電磁波入射角等于反射角；
2)研究線性極化的電磁波多經干涉。
3)通過實驗加深對電磁波電磁波多經干涉的理解。
3)通過試驗加深對電磁波傳播特性的理解；
二、實驗項目
實驗11 同軸測量線實驗實驗
一、實驗?zāi)康?br /> 1.了解微波傳輸無耗傳輸線的三種工作狀態。
2.理解傳輸線中駐波的形成，均勻傳輸線的傳輸特征及特征參數。
3.掌握微波的基本測量駐波比和波長。
三、實驗內容
1.驗證終端開路時，在終端電壓最大；終端短路時，在終端電壓最小，用微安表測量同軸線波長。
2.測量并計算傳輸線的在不同模式下的電壓駐波比。
3. 用LED測量同軸線波長，理解終端匹配的作用。

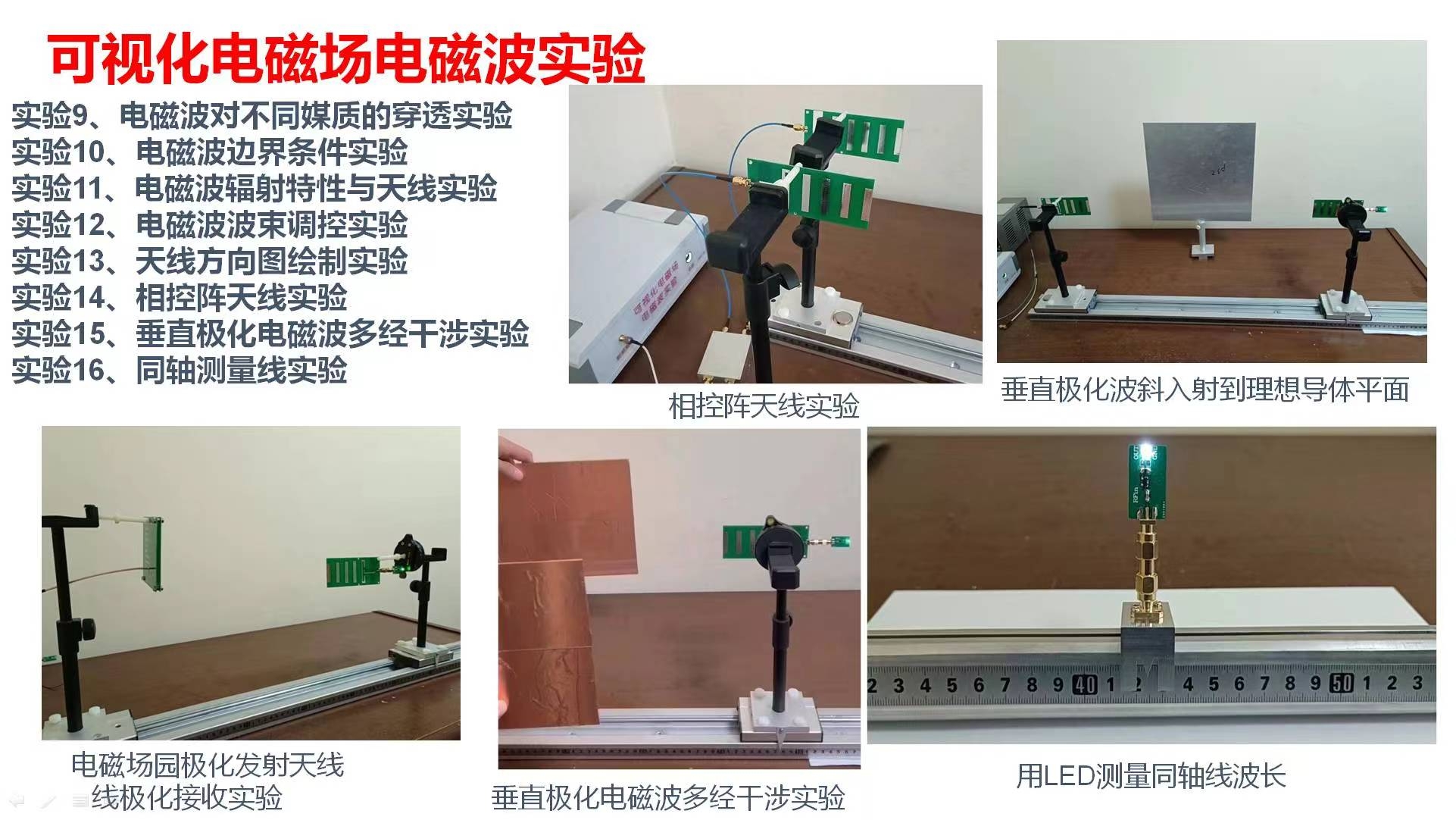

電磁場電磁波可視化教學實驗系統
