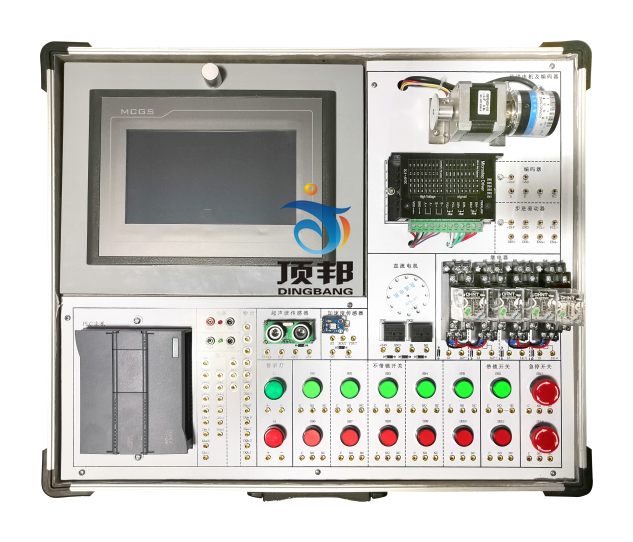

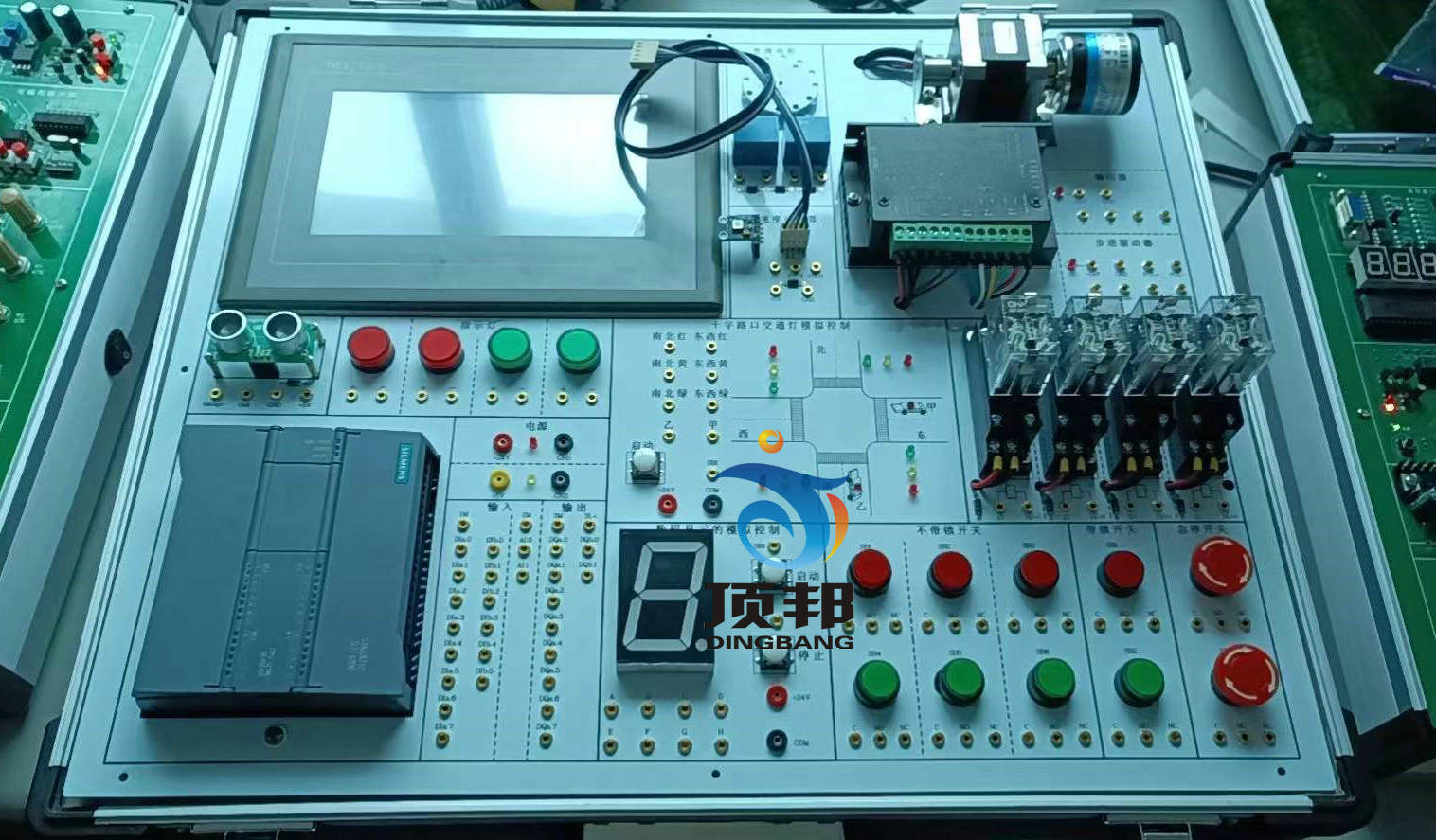

DB-PLCX4 西門子S7-1200PLC實驗箱

西門子S7-1200PLC實驗箱用于開展PLC控制技術實驗的設備，主要實現可編程邏輯控制、常用電機控制、傳感器信號采集等功能，便于進行電路設計和控制程序設計，能夠使用網絡通信和其他控制系統互聯。

一、技術性能
1、西門子S7-1200PLC實驗箱PLC主機采用西門子S7-1214DC/DC/DC 功能上完全滿足目前高等院校的PC教學要求。
2、采用模塊化設計，包括PLC主機模塊、傳感器模塊、繼電器模塊、指示燈模塊、開關模塊、步進電機和電機驅動模塊、直流電機和正反轉控制模塊、編碼器模塊，各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上。用戶可方便擴展自己的模塊，為以后實驗系統的升級提供了保障。
3、本實驗箱采用實物產品，提高了實驗的真實程度，確保了實驗的實用性。
4、配備MCGS工控組態軟件，讓學生直觀地進行PLC的基本指令練習、對PLC實際應用的實驗通過組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作。
5、實驗項目擴展配置，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性價比極高的PLC教學實驗設備。
二、主要配置
1、開關電源：1)直流穩壓電源24V/3A 1組；2)直流穩壓電源5V/2A 1組。
2、PLC主機：西門子S7-1214DC/DC/DC PLC主機1件，采用24V直流供電、24V直流輸入、24V直流輸出，具有14路數字量輸入，10路數字量輸出，2路模擬量輸入，每個布爾指令執行時間不慢于0.08微秒，高速計數器不少于6個，脈沖輸出可以組態不少于4個脈沖發生器。
3、裝配流水線的模擬控制
4、LED數碼顯示模擬控制
5、十字路口交通燈模擬控制
6、步進電機及驅動器：步進電機48BYGH602-11B 1件，步進電機專用驅動器TB6600 1件。
7、直流電機：24V直流電機RS-385SD 1個,24V光電編碼器ZKP3806-001G-1000BZ1-5C2 1件，繼電器HK3FF-DC24V 2個�？赏瓿砷]環控制實驗。
8、傳感器模塊：1）雙軸加速度傳感器1個，帶模擬量輸出；2）超聲波傳感器 1個。
9、繼電器模塊：設計有4個24V繼電器JZX-22F，繼電器線圈引出到實驗板上，繼電器觸點學生可以任意連接。
10、按鈕開關：有6個不帶鎖按鈕開關，2個帶鎖按鈕開關，2個急停開關，2個信號指示燈。
11、在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
三、實驗內容
1、基本指令練習
2、直流電機正反轉控制實驗
3、步進電機控制實驗
4、編碼器信號檢測實驗
5、加速度傳感器數據采集實驗
6、超聲波傳感器應用實驗
7、PLC控制系統設計實驗

友情提示：

1、貨品驗收：閣下收貨時請檢查西門子S7-1200PLC實驗箱的貨品外觀，核實西門子S7-1200PLC實驗箱的數量及配件，拒收處于受損狀態的西門子S7-1200PLC實驗箱；

2、質保：頂邦將為閣下提供西門子S7-1200PLC實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對西門子S7-1200PLC實驗箱的免費維修，超出條件承諾時提供對西門子S7-1200PLC實驗箱的有償維修；

3、退換貨：閣下單方面原因?qū)е碌奈鏖T子S7-1200PLC實驗箱選型錯誤或西門子S7-1200PLC實驗箱購買數量錯誤，造成西門子S7-1200PLC實驗箱的退換貨要求，將不被接受；

4、貨期：西門子S7-1200PLC實驗箱的發貨期為參考值，如您需要了解西門子S7-1200PLC實驗箱的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對西門子S7-1200PLC實驗箱有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關西門子S7-1200PLC實驗箱的咨詢。
