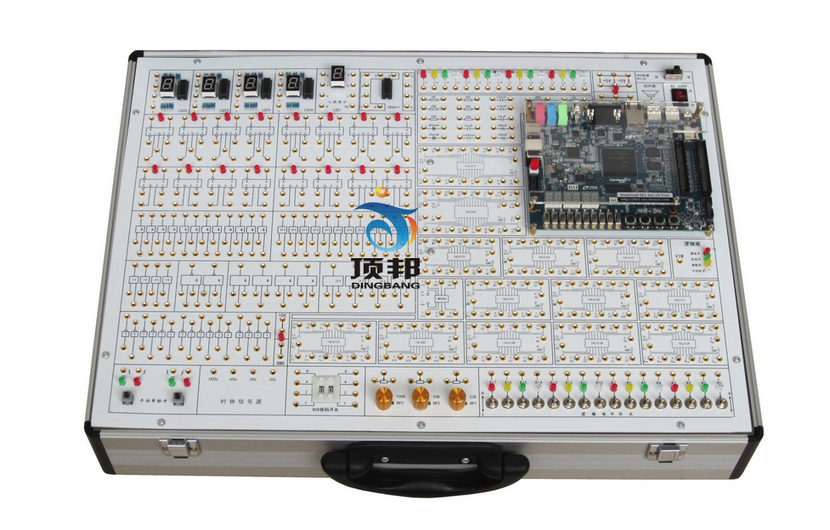

一、系統組成
1、電源： 交流輸入：220V±10% 、50Hz
      固定直流輸：出5V/2A、±12V/0.5A ；
2、手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
3、連續脈沖源：0～100KHz。
4、固定頻率脈沖源4路，輸出為TTL電平：1Hz、8Hz、32Hz、1KHz；
5、時序脈沖發生電路及啟�？刂齐娐�。可產生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
6、10位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。
7、10位邏輯電平指示燈：指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。
8、數碼管顯示：四位由七段LED數碼管組成的BCD碼譯碼顯示電路，及1位七段LED數碼管。供數字鐘、日歷等實驗顯示用。
9、揚聲器及驅動電路�？捎米鲿r鐘報時、報警及音樂演奏的發聲裝置。
10、可變電位器3只，阻值分別22K，50K，100K。
11、BCD拔碼開關2組
12、邏輯筆
13、基本門電路實驗區：面板上畫有電路原理圖。
（1）JK觸發器4組    （2）D觸發器4組  （3）與門4組
（4）或門4組   （5）與非門4組   （6）異或門4組
（7）四輸入與非門2組  （8）非門6組   （9）NE555電路1組
14、開放實驗區，用于擴展實驗、課程設計使用。
（1）20芯圓孔插座只，16芯圓孔插座2只，14芯圓孔插座2只，8芯圓孔插座1只
（2）分立元件接插區，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展。
15、EDA實驗單元，采用大容量的Altera FPGA芯片EP5CSEMA5作為核心板。
16、EP5CSEMA5核心板資源：
（1） FPGA核心器件：Cyclone V SoC 5CSEMA5F31C6 Device，85K可編程邏輯資源LEs, 內嵌4450K個存儲器模塊，6 個高性能分數分頻Fractional PLLs, 2個硬核內存控制器；
（2）支持64MB (32Mx16)SDRAM控制器；
（3）支持多端口1GB (2x256Mx16)DDR3 SDRAM控制器（高達533 MHZ的DDR3 、集成ECC支持）；
（4）基于ARM的硬核處理器系統(HPS)：內置800 MHz, 雙核ARMCortex™-A9 MPCore™ 處理器；512-KB共享L2高速緩存；64 KB的Scratch片內RAM；
（5）嵌入式USB-Blaster II (JTAG)配置電路和電纜（通用B型USB接口）；支持EPCS128閃存(PFL)配置；
（6）兩個 USB 2.0 Host 接口；一個USB轉UART 接口；支持10/100/1000 千兆以太網接口；帶有PS/2 鼠標/鍵盤接口；帶有IR 收發器
（7）配備兩個40-pin擴展接口；一個10-pin ADC輸入；一個 LTC 鏈接器(支持(SPI) 主控器,I2C 協議傳輸和通用IOpin )；4 個用戶自定義按鈕 (FPGA x4)；10 個用戶自定義開關(FPGA x10)；11 用戶自定義LEDs (FPGA x10 ; HPS x 1)；2個硬核處理器系統按鈕；6個七段數碼管；
（8）24-bit VGA顯示輸出；
（9）音頻部分：支持24-bit 音頻編碼，帶有l(wèi)ine in、out、microphone輸入接口；
（10）硬核處理器系統帶有三軸加速度傳感器
（11）12V DC輸入
二、實驗項目
（一）數字電路實驗
1、門電路的邏輯功能及測試實驗
2、組合邏輯電路（半加器、全加器及邏輯運算）實驗
3、觸發器實驗（一） R-S、D、JK
4、觸發器實驗（二） 三態輸出觸發器、鎖存器
5、時序電路測試與研究
6、集成計數器及寄存器實驗
7、譯碼器和數據選擇器實驗
8、波形產生器及單穩態觸發器實驗
9、555時基電路實驗
可選做如下實驗
10、晶體管開關特性、限幅器與鉗位器實驗
11、TTL門電路參數測試實驗
12、CMOS門電路測試實驗
13、A/D、D/A轉換電路實驗
14、時序電路應用實驗
15、四路優先判決電路實驗
16、智力竟賽搶答器實驗
17、電子秒表實驗
18、3位半直流數字電壓表實驗
19、數字頻率計實驗
20、拔河游戲機實驗
21、隨機存儲器及其應用實驗
22、8路搶答器電路設計實驗
23、數字鐘電路的設計實驗
24、交通燈控制邏輯電路設計實驗
25、汽車尾燈控制電路
26、籃球競賽30S計時器
（二）EDA器件開發設計實驗
1、 單元電路設計實驗：
實驗1.1  組合邏輯3-8譯碼器的設計
實驗1.2  半加器
實驗1.3  全加器
實驗1.4  全減器
實驗1.5  4位向量加法/減法器
實驗1.6  向量乘法器
實驗1.7  數據比較器
實驗1.8  多路數據選擇器
實驗1.9  編碼器
實驗1.10  譯碼器
實驗1.11  二進制碼轉換成BCD碼
實驗1.12  BCD碼轉換成二進制碼
實驗1.13  BCD碼轉換成格雷碼
實驗1.14  組合邏輯電路的設計
實驗1.15   簡單狀態機
實驗1.16  串入/并出移位寄存器
實驗1.17  并入/串出移位寄存器
實驗1.18  多功能寄存器
實驗1.19  單脈沖發生器
實驗1.20  節拍脈沖發生器
實驗1.21  奇偶檢驗
實驗1.22  計數器
實驗1.23  7段數碼管顯示
實驗1.24   數字鐘
實驗1.25  秒表設計實驗
實驗1.26   VGA接口驅動實驗
2、 Nios軟核實驗： 　
實驗2.1   Nios軟核的設計
實驗2.2   外設模塊的設計
實驗2.3   Qsys應用系統的生成
實驗2.4   Nios II軟核驗證以及Nios II IDE軟件的介紹
實驗2.5   Qsys系統的PIO驗證
實驗2.6   7段數碼管顯示實驗
實驗2.7   按鍵及撥碼開關實驗
實驗2.8  LTC2308 AD轉換實驗
實驗2.9  基于QSYS的uC/OS-II操作系統應用實驗
三、實驗室配置方案
實驗室每人每套配置方案(二人為一組，一組用一張實驗桌)
1、DB-SD11  必配 1臺。
2、示波器  自配 1/2臺。
3、萬用表  自配 1只。
4、實驗桌  自配 1/2張。
5、實驗椅  自配 1  張。
