DB-SD10單片機.微機接口實驗開發系統是我公司生產的功能最為強大的單片機、微機實驗儀，提供了幾乎所有最實用、新穎的接口實驗。該系統采用開放式、模塊化結構，實驗方式非常靈活，各項性能指標極其優秀。是《MCS-51/196單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》 及《32位微機原理與接口》等課程教學的最佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。是目前教儀市場不可多得的性價比極高的單片機、微機開發實驗設備。

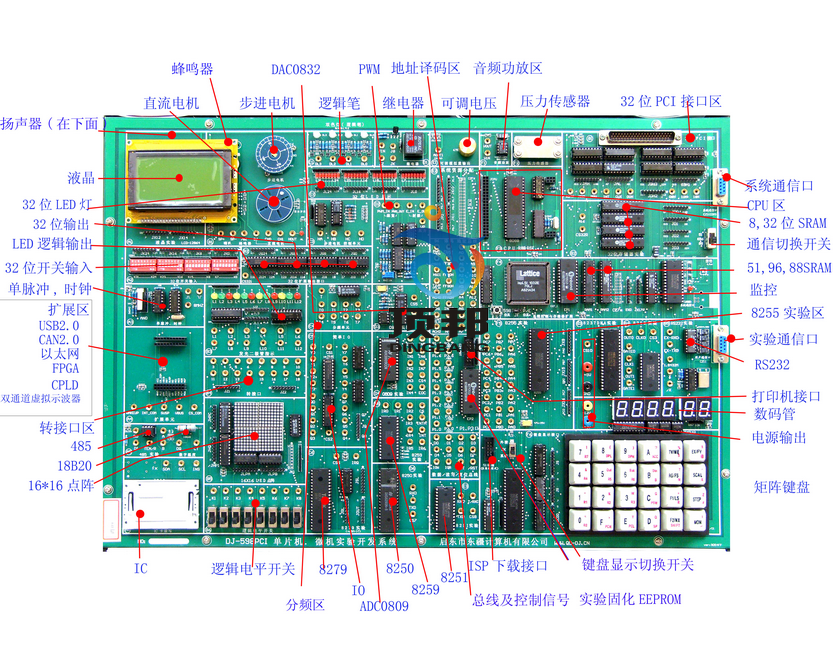

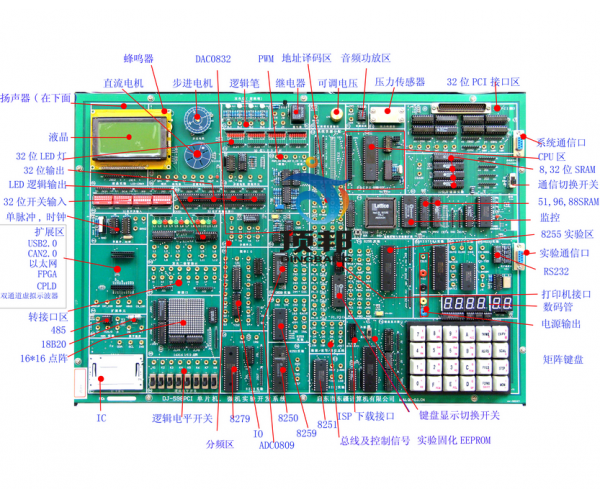

一、系統組成：
1、系統內置性能優越的51通用仿真器和8088主機;89S52，80C196組成CPU卡；由PCI9054、93C56組成PCI 接口卡，
2、實驗電路部分：開放式4×6鍵盤實驗電路；16×16點陣電路；128*64LCD液晶顯示電路（含字符式LCD16*2液晶顯示接口）；8250、8251、8253、8279、8237、8259、8255、0832、0809、RS232/RS485等常用接口芯片電路；小型直流電機、步進電機、溫度、壓力傳感器電路；電子音響電路；6位LED動態數碼顯示；IC卡電路；繼電器電路；0~5V電位器電路；8MHZ頻率源模塊；8位邏輯電平開關電路；12位電平顯示電路。
3、配有適應WindowsMe/2000/xp等操作平臺的調試軟件。
二、主要特點
①由8088實驗開發系統作為基板，51CPU卡、96CPU卡、PCI 接口卡為插卡,免除了數據選擇開關，減少了插卡引腳，提高了機器性能，使操作更方便，主機自動識別CPU類型，自動切換不同CPU的三總線連接，使用極其方便。
②該實驗儀基于一種靈活多變開放式的構思，所有電路單元盡可能獨立開放，提高實驗的自由度，靈活性，各單元模塊可組成多種多樣功能各異的實驗電路，可給學生留下創造性的發展空間，極大地提高了資源利用率，如開放式鍵盤, 開放式顯示器，開放式串口等，為適應多種方式實驗提供可能。
③主機板留有擴展卡座，如再選配我廠生產的實驗卡，可完成語言控制實驗、日歷時鐘、單片機多路遠程通信、CAN總線、以太網接口實驗、USB2.0接口等復雜系統的實驗和各種應用控制類應用。
④系統支持二種工作方式：一是聯機運行：在與上位軟件聯機的狀態下實現各種調試和行運的操作，二是脫機運行：系統配有管理監控，在無電腦的情況下，系統可以自動切換到脫機管理狀態，用戶可輕松調用實驗程序的EPROM完成50多個實驗。
⑤該實驗儀系統集成KeilC51通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件支持匯編、PL/M、C語言，性能極好。
⑥PC機32位接口實驗系統特點：
1、32位微機原理接口部分的實驗平臺由PCI9054為橋接芯片的 PCI 卡、實驗?zāi)�塊、相應的編程軟件組成。提供8 位和32 位的總線寬度，用戶可根據需要設置。可在32位微機的實模式和保護模式下運行、編程及調試。使用戶全面掌握32位微機的工作原理、32位微機接口技術、Windows驅動程序及應用軟件的編程。
2、通過PCI總線擴展卡，將PCI高速總線以用62線扁平電纜連接到實驗平臺上，實現PC機和實驗平臺的連接，為32位微機原理與接口實驗和PCI總線擴展開發提供了全面支持。系統通過邏輯轉換電路將PCI高速總線轉換為8位、16位、32位80x86系統總線，即符合80x86微機時序的數據總線、地址總線和控制總線，總線所有引線都完全開放給用戶使用。所有總線都有隔離保護電路，可以保護計算機因錯誤操作造成實驗設備或PC機的損壞。
3、32位微機接口技術實驗平臺提供了豐富的實驗?zāi)�塊：32位I/O接口、32位存儲器、中斷控制器8259、定時/計數器8253、并口8255、串口8251、地址譯碼、ADC0809、DAC0832、時鐘源、單次脈沖、鍵盤輸入及數碼管顯示、開關輸入及發光管顯示、電子發聲、PWM轉換、LED點陣顯示、步進電機、直流電機及溫度控制單元電路等，還可選配點陣圖形液晶顯示器。
4、可支持PCI總線擴展應用開發�？蛇x配PCI總線應用開發板，全面支持PCI總線擴展應用開發。
5、實驗平臺的資源全面支持32位微機的教學實驗和應用開發，涵蓋了本科生和研究生各層次的實驗和開發內容，可增強學生綜合設計能力，并且通過Windows系統下的PCI設備驅動程序及其接口應用設計實驗、支持創新設計及開發型課題研究，從而提高學生解決實際應用問題的能力，為學生的良好就業及創新發展打下堅實基礎。
6、Windows系統下的PCI設備驅動程序及其接口應用設計實驗環境: VC++ 6.0、WINDDKXP、DriverStudio3.2，可使用戶掌握WDM設備驅動程序開發技術，并進一步掌握Windows下的PCI設備接口應用技術，提高了學生計算機應用開發能力，為學生今后的就業創造條件
本實驗的驅動所采用的軟件有三種，分別是Microsoft 的Visual C++ 6.0
VTOOLSD,DriverStudio。所用的驅動程序調試工具是DriverMonitor或SoftIce。使用這些軟件，可以在短期內快速準確的構成驅動程序的框架，便于驅動的編寫。同時調試工具能準確的地了解驅動的運行情況，對驅動進行跟蹤，便于修改。用戶也可以先使用windriver作前期的硬件測試.
本實驗的應用程序全部采用Visual C++ 6.0 開發，其與驅動的通訊方法將在之后介紹，因為驅動是在VC 基礎上開發的，所以應用程序也采用VC，其優點是顯而易見的。
32位匯編程序全部在windows2k,winxp下平穩運行，實驗系統提供了全部的源程序，特別是32位的匯編程序能在VC下進行單步調試，為用戶的開發，調試和學習提供了極大的方便.
三、實驗項目
（一）8086十六位微機系統
1、硬件實驗：
（1）A/D轉換實驗；          （2）D/A轉換實驗（一）；     （3）D/A轉換實驗（二）；
（4）8255A并行口實驗（一）； （5）8255A并行口實驗（二）； （6）定時器/計數器實驗；
（7）8259單級中斷控制器實驗；（8）RS232/485串行口發送實驗（雙機通訊）；
（9）RS232/485串行口接收實驗（雙機通訊）；    （10）小直流電機調速實驗；
（11）步進電機控制；       （12）繼電器控制；   （13）存貯器讀寫實驗
（14）電子琴實驗；         （15）簡單I/O口擴展實驗
（16）8251可編程通訊接口和PC機通訊；   （17）16*16 LED點陣顯示實驗；
（18）128*64 LCD液晶顯示實驗；     （19）8237 DMA傳送實驗；
（20）8250可編程異步通訊接口實驗；    （21）8279 鍵盤顯示實驗；
（22）溫度控制實驗；             （23）壓力測量實驗
2、軟件實驗：
（1）二進制多位加法實驗；   （2）二進制轉換為BCD碼實驗；
（3）BCD碼轉換為二進制碼 （4）十進制數的BCD碼相減運算；
（5）內存清零實驗；   （6）數碼顯示實驗；
（7）求最大數和最小數；  （8）數據塊傳送實驗；  （9）分支程序設計。


（二）PC機32位接口實驗系統
1、實模式原理實驗
（1）顯示程序?qū)嶒?nbsp;    （2）數據傳送程序?qū)嶒?nbsp; （3）數碼轉換程序?qū)嶒?br /> （4）運算類程序?qū)嶒?nbsp;   （5）分支程序?qū)嶒?nbsp;  （6）循環程序?qū)嶒?br /> （7）子程序?qū)嶒?nbsp;    （8）綜合設計程序?qū)嶒?br /> 2、保護模式原理實驗
（1）描述符及描述符表實驗   （2）任務內控制轉移實驗 （3）任務切換實驗
（4）中斷/異常處理實驗   （5）虛擬8086環境實驗 （6）實模式與保護模式間切換實驗
3、32位微機接口技術實驗
（1）基本I/O接口設計實驗   （2）地址譯碼電路設計實驗   （3）32位存儲器擴展實驗
（4）8259中斷控制器實驗   （5）8255并口控制器應用實驗（6）8251串口控制器應用實驗
（7）8253定時/計數器應用實驗 （8）A/D轉換實驗    （9）D/A轉換實驗
（10）電子發聲設計實驗  （11）鍵盤掃描及顯示設計實驗
（12）點陣LED顯示設計實驗 （13）LCD液晶顯示設計實驗（須選配LCD單元）
4、微機控制應用實驗
（1）直流電機閉環調速實驗  （2）溫度閉環控制實驗
（3）步進電機控制實驗
5、Windows下的PCI設備驅動程序及其接口應用設計實驗
（1）PCI總線配置操作實驗  （2）WDM驅動程序設計實驗
（3）I/O操作設計實驗   （4）存儲器操作設計實驗
（5）中斷處理設計實驗   （6）信號發生器設計實驗
（7）溫度閉環控制系統設計實驗
6、PCI總線擴展應用設計實驗（須選配PCI總線應用開發板）

(三)擴展51/96單片機實驗系統
1、軟件實驗
（1）清零程序；                （2）拆字程序；         （3）拼字程序；
（4）數據區傳送子程序；        （5）數據排序?qū)嶒灒?nbsp;    （6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序； （8）多分支程序；      （9）脈沖計數實驗；
（10）電腦時鐘實驗。
2、硬件實驗
（1）P1口亮燈實驗；   （2）P1口轉彎燈實驗；      （3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗； （5）8255 A、B、C口輸出方波實驗； （6）8255 PA口控制PB口；
（7）8255控制交通燈；   （8）簡單I/O擴展實驗；       （9）A/D0809轉換實驗；
（10）D/A0832轉換實驗；        （11）8279鍵盤顯示實驗；*（12）通用打印機實驗；
*（13）微型打印機打印字符、曲線、漢字實驗； *（14）日歷時鐘DS12887控制實驗；
（15）I2C儲存卡讀寫實驗；            *（16）語音芯片ISD1420控制實驗（錄音）；
*（17）語音芯片ISD1420控制實驗（放音）； （18）繼電器控制實驗；
（19）步進電機控制；            （20）8253方波實驗；   （21）小直流電機調速實驗；
（22）16*16 LED點陣顯示實驗；  （23）128*64 LCD液晶顯示實驗；
（24）8250可編程異步通訊接口實驗（自發自收）；
（25）8251可編程通訊接口實驗（與PC機）；
（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；
（28）溫度壓力實驗；      *（29）CAN總線通訊接口實驗；
*（30）以太網TCP/IP協議接口實驗；  *（31）USB2.0通訊接口實驗。
注：實驗項目前打*星號為選配擴展卡實驗。
