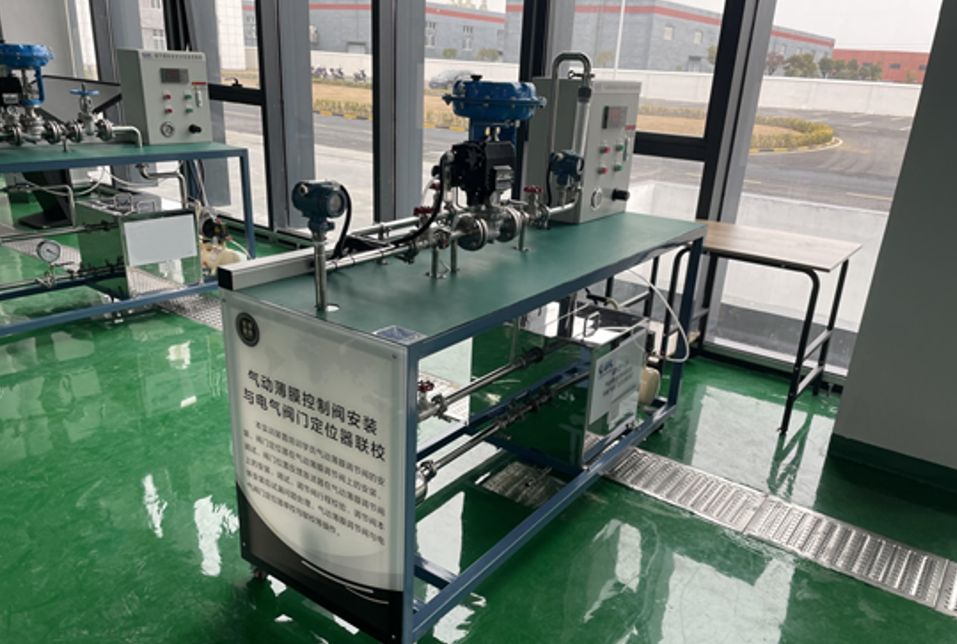

氣動調節閥拆裝調校實訓設備
[規格型號]: DB-QD34
[產品名稱]: 氣動調節閥拆裝調校實訓設備
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

氣動調節閥拆裝調校實訓設備能夠完成以下實訓項目:
1、氣動薄膜控制膜頭的拆解與組裝;
2、閥門定位器在控制閥上的安裝、調試;
3、手操器的電路、氣路連接;
4、調節閥行程校驗;
5、調節閥本體試漏;
6、調節閥泄漏量測試;
范圍描述
一.操作臺1套
1、參考尺寸:≥900*600*700mm;
2、實訓臺面采用一級冷軋鋼板
3、實訓臺架采用50*50mm方鋼管焊接,能調整水平;
4、表面噴塑處理;
5、實訓臺面板。

二.操作盤1套
1、參考尺寸:≥500*180*600mm;
2、臺面采用一級冷軋鋼板;
3、表面噴塑處理;
4、盤內預留管路閥門安裝位置;
5、轉換開關。
三.漏電開關1個
電壓220VAC;

四.盤內附件1套
儀表接線端子、銅管測量管道、電源插座、開關

五.?dāng)?shù)字精密壓力變送器1個
1、測量范圍:0~0.6Mpa
2、測量介質:氣體;
3、表盤直徑:100mm;
4、安裝方式:儀表盤上安裝;
5、現場顯示
6、輸出4-20mA

六.渦輪流量計1個
1、測量介質:氣體;測量范圍:10L/min,壓力:0.8MPa
量范圍:0~0.6Mpa
2、測量介質:氣體;
3、表盤直徑:100mm;
4、安裝方式:儀表盤上安裝;
5、現場顯示
6、輸出4-20mA

七.行程測量專用儀表1套
1.量程.0-30mm;
2.液晶顯示器;
3.磁性儀表座;
4.測量調節閥行程時專用鏈接件;
5.配數據專用線

八.操作器1套
1.電源:220VAC或24VDC
2.閥位控制輸出:0~10mA或4~20mA或0~5V或1~5V可選
3.閥位反饋輸入:0~10mA或4~20mA或0~5V或1~5V可選
4.報警繼電器輸出:220VAC/3A或24VDC/3A
5.輸入輸出光電隔離
6.通訊接口:RS485或RS232

九、 管路閥門2套
1、材質:不銹鋼;
2、公稱通徑DN15,PN1.6Mpa

十.氣動精密調壓器1套
1、氣源壓力:0-0.6Mpa;
2、輸出壓力:0.4-400Kpa連續可調;
3、連接形式:ZG1/4″(PT1/4);

十一.空氣減壓閥1套
氣源壓力:0-1.0Mpa;輸出壓力:12-600Kpa可調。

十四.安裝支架2套
1、材質:碳鋼法蘭;公稱通徑DN32;PN1.6Mpa。
2、支架底部可自由移動;
3、表面鍍鋅處理。

十二.輔助操作臺1套
1、參考尺寸:≥1200*600*700mm,二層;
2、實訓臺面采用一級冷軋鋼板;
3、實訓臺架采用30*30mm方鋼管焊接,能調整水平;
4、表面噴塑處理;
5、配零部件定位擺放標識;
6、實訓臺面鋪厚度2mm透明膠板。

十三.氣源管道快速接頭1套
管道直徑:6mm;材質:銅;數量1米
管道直徑:6mm;材質:PVC;數量5米  快速接頭5個等滿足使用。
十四、配套工具1套

1 十字螺絲刀 6〞;工具鋼;工程塑料手柄。 1把
2 一字螺絲刀 6〞;工具鋼;工程塑料手柄。 1把
3 開口扳手 10-12;工具鋼。 1把
4 開口扳手 14-17;工具鋼。 1把
5 開口/梅花扳手 13-13;工具鋼。 1把
6 開口/梅花扳手 16-16;工具鋼。 1把
7 活扳手 12〞;工具鋼。 1把
8 梅花扳手 22-24;工具鋼。 1把
9 內六角扳手 8mm;工具鋼。 1把
10 錘子 3磅;工具鋼木質手柄。 1把
11 鏨子 12〞;T11鋼材質。 1把
