產品分類

主頁 > 產品介紹 > 氣動實驗臺 > 費斯托氣動與PLC綜合實訓裝置

[規格型號]：	DB-108
[產品名稱]：	費斯托氣動與PLC綜合實訓裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

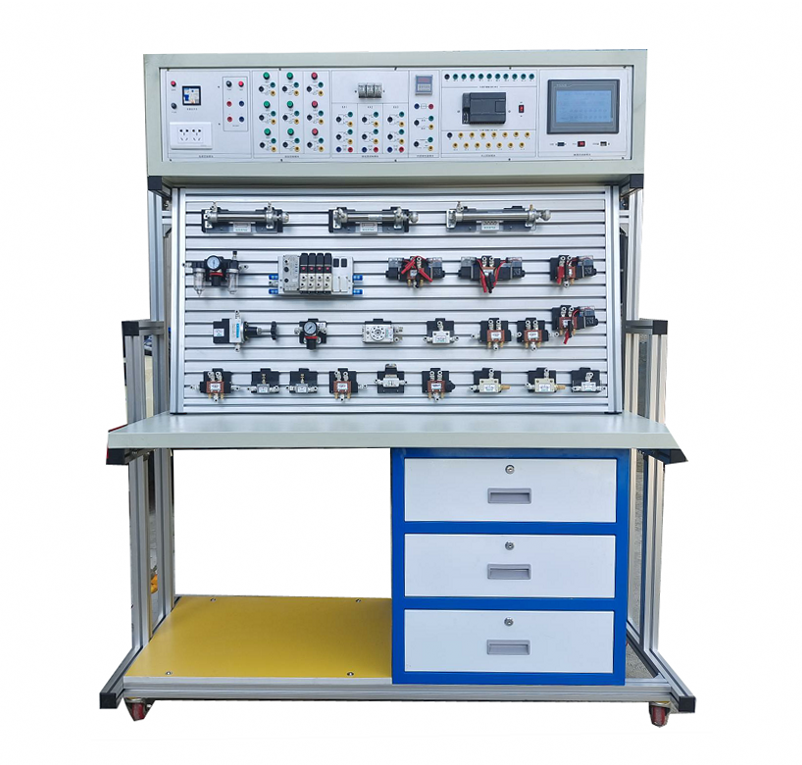

DB-108 費斯托氣動與PLC綜合實訓裝置

（參考圖）

一、主要技術參數
1、電源AC 220V 50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、可編程控制器（PLC）：西門S7-200SMART主機 12輸入
   8輸出（繼電器輸出方式）
4、空氣壓縮機（基本配置小型機）電機功率：550W 電源：AC220V
5、公稱容量：30L    噪音：55分貝
6、額定輸出氣壓1Mpa
7、實訓裝置外型尺寸：1500mm×650mm×1750mm
8、整體采用鋁型材框架組裝。
二、主要特點
1、費斯托氣動與PLC綜合實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、費斯托氣動與PLC綜合實訓裝置配備工業用常用氣動元件，且均配有過渡底板（塑料底板6.5*8cm），可方便、隨意地將元件按放在實訓面板（面板帶“T”溝槽形式的鋁合金（100cm*7.4cm*11cm）型材結構）上�；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
3、費斯托氣動與PLC綜合實訓裝置實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
   4、費斯托氣動與PLC綜合實訓裝置實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握氣動系統動作及PLC控制的基本氣動回路。
5、實驗室安全管理系統，該系統集成無線遠程實驗臺電源管理系統，終端由2.8寸TFT彩色液晶顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數。密碼上電功能，只有密碼輸入正確才能給實驗臺上電。

三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、與門型梭閥的應用回路
17、PLC控制的延時回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、觸摸屏的軟元件控制回路
四、費斯托氣動與PLC綜合實訓裝置配置清單

序號	名稱	型號	數量	單位	備注
1	實訓桌	一體式鋁型材框架	1	張
2	PLC主機模塊	S7-200SMART	1	塊
3	電源模塊		1	塊
4	安全電源管理系統		1	塊
5	繼電器控制模塊		1	塊
6	時間繼電器模塊		1	塊
7	觸摸屏	通態7寸	1	塊
8	控制按鈕模塊		1	塊
9	靜音無油空氣壓縮機		1	臺
10	雙作用缸	ESNU-25-100-P-A	2	只	費斯托
11	單作用缸	ESNU-25-100-PPS-A	1	只	費斯托
12	三聯件	FRC-1/8-D-MINI	1	只	費斯托
13	減壓閥（帶壓力表）	MS4-LR-1/8-D6-WR	1	只	費斯托
14	電磁換向閥	VUVG-LK14-T32C-AT-G18-1H2L-W1-S	1	只	費斯托
15	電磁換向閥	VUVG-LK14-M52-AT-G18-1H2L-W1-S	1	只	費斯托
16	電磁換向閥	VUVG-LK14-B52-T-G18-1H2L-W1S	2	只	費斯托
17	氣控閥	VUWS-L20-M32C-M-G18	1	只	費斯托
18	氣控閥	VUWS-L20-M52-M-G18	1	只	費斯托
19	氣控閥	VUWS-L20-B52-G18	2	只	費斯托
20	手柄閥	VHEF-HST-B52-G18	1	只	費斯托
21	按鈕閥	VHEF-P-M52-M-G18	1	只	費斯托
22	滾輪杠桿閥	VMEF-RT-M32-M-G18	2	只	費斯托
23	或門閥	OS-1/8-B	2	只	費斯托
24	與門閥	ZK-1/8-B	1	只	費斯托
25	快速排氣閥	SEU-1/8	1	只	費斯托
26	單向節流閥	GR-1/8-B	2	只	費斯托
27	延時閥	VZ-3-PK-3	1	只	費斯托
28	行程開關	ME08	4	只
29	三通（T型三通）	Ø4	4	只
30	直通	Ø 4	1	只
31	四通	Ø 4	2	只
32	氣管	PU4	15	米
33	編程電纜（適配器）	西門子	2	條
34	實驗導線		1	包
35	工具箱		1	套
36	氣動實訓說明書		1	冊
37	西門子PLC編程軟件、程序軟件	光盤	1	盤

友情提示：

1、貨品驗收：閣下收貨時請檢查費斯托氣動與PLC綜合實訓裝置的貨品外觀，核實費斯托氣動與PLC綜合實訓裝置的數量及配件，拒收處于受損狀態的費斯托氣動與PLC綜合實訓裝置；

2、質保：頂邦將為閣下提供費斯托氣動與PLC綜合實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對費斯托氣動與PLC綜合實訓裝置的免費維修，超出條件承諾時提供對費斯托氣動與PLC綜合實訓裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌馁M(fèi)斯托氣動與PLC綜合實訓裝置選型錯誤或費斯托氣動與PLC綜合實訓裝置購買數量錯誤，造成費斯托氣動與PLC綜合實訓裝置的退換貨要求，將不被接受；

4、貨期：費斯托氣動與PLC綜合實訓裝置的發貨期為參考值，如您需要了解費斯托氣動與PLC綜合實訓裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對費斯托氣動與PLC綜合實訓裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關費斯托氣動與PLC綜合實訓裝置的咨詢。
