[規格型號]：	DB-MNQ02
[產品名稱]：	橋門式起重機模擬器
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DB-MNQ02 橋門式起重機模擬器

DB-MNQ02 橋門式起重機模擬器是我公司根據特種設備作業人員考核標準（DL/T 5250-2010）開發而成的最新產品。該系統配置IC卡考核管理系統對培訓學員進行教學考核，駕駛座艙進行了大量技術創新和改進，并配置了最新的“橋門式起重機模擬軟件V6.5”專業版，該系統模擬橋門式起重機實際作業、課題豐富，同時配合教師管理系統可以實現橋門式起重機、汽車起重機、叉車等特種設備仿真模擬培訓信息的共享、存儲，為機械工程專業首選教學設備。

1）系統配備身份信息識別裝置，可實現自主錄入學員身份信息并記錄儲存，如姓名、學籍號、班級、組別、身份ID信息，通過聯機傳輸至教師管理平臺進行存儲、調閱、打印。
2）軟件管理系統記錄學員培訓或考核的成績功能，配備彩色打印機，即時進行聯網成績打印。
3）實現橋門式起重機、汽車式起重機、叉車、塔式起重機等不同設備學員信息匯總。
4）教師可自主設定訓練或考核評分標準，并對受訓者進行文字、語音等安全提示。
5）多視景功能設置多個操作視角，如：大車左右視角、吊鉤前后視角、外部視角、駕駛室視角、小車左右視角等；
6）系統可自行選擇橋式或門式起重機考核訓練軟件系統，同時掌握二款設備的安全操作技能。
7）操作視角可通過操縱臺上的視景搖桿，進行360度全視景查看。
8）軟件中可對課題進行參數設置，如訓練時間、考核標準、塔吊數量、貨物提升高度等參數。
9）系統界面顯示機器儀表參數，如貨物提升高度、貨物重量、大車相對位置、小車位置等。
10）配置學員考核系統，實現類似”駕校一卡通”理論考核功能。
11）交互界面：在菜單操作界面中，配備關于如何操作本設備的文字幫助功能，便于幫助初學者學習如何使用本設備。
12）數據存儲功能：將受訓者的各種培訓信息、考核成績聯機存儲到教師端控制系統中。（需配合教師管理平臺使用）
13）信息化管理功能：對各種培訓信息、考核成績進行匯總、分析、查詢。
14）根據國家建筑機械考核大綱設計軟件，其中軟件具有訓練課題、考核課題、理論考核等科目，對操作學員等進行培訓考核、鑒定。
一、橋門式起重機模擬教學儀硬件：
該設備硬件由懸浮式座椅、駕駛座艙、底座平臺、PC系統，視屏顯示器，原裝橋門式起重機聯動臺，急停按鈕，IC卡讀寫裝置、360視角調整搖桿、數據采集卡、中樞控制臺及各種功能控制按鈕組件等組成。設備采用與真實塔吊相同的操作部件，逼真的操作手感，使得其操作功能、操作感覺與真機完全吻合；
主令控制手柄，采用原裝橋門主令控制手柄，1-5檔調速、制動、聯動、分動和規范化、形象操作控制與真機操控完全相同。
急�？刂崎_關：采用原裝急停制動開關，實現緊急狀態下進行橋門式起重機緊急鎖定。
中樞控制臺：該組合控制按鈕包括：3D立體切換按鈕、視角切換按鈕、一鍵開關機功能、退出控制按鈕等，配合軟件設計以此實現各種強大的操作功能。
視角調整：可實現360度視角查看，真實再現工地視景，方便學員進行操作訓練。
IC卡讀寫器：讀取或?qū)懭雽W(xué)員各種身份信息，并配合教師端管理系統將學員身份信息、班級、組別、聯系方式、操作信息、考核成績等數據存儲到服務器，進行成績匯總打印。
二、軟件部分

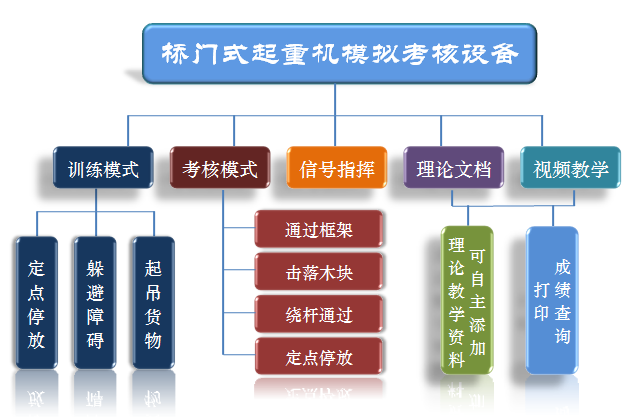

橋門式起重機模擬器配備最新款橋門式起重機模擬軟件V6.5專業版，包含理論學習、操作訓練、實訓考核、理論考核等仿真課題：

登陸模塊
通過IC卡身份閱讀設備學員進入系統，選擇“橋式”或“門式”起重機模擬操作系統進行訓練。
訓練模塊
定點停放：起吊水桶，按照箭頭所指方向依次放入各個目標點。壓內圈扣2分，壓中圈扣4分，壓外圈扣6分，灑水一次扣2分，水桶高度超出2m一次扣2分，水桶翻到扣10分。
躲避障礙: 從A點起吊圓鋼，按照箭頭所指示方向，依次通過各個框架，并擊落木塊，最終到達B點。
起吊貨物訓練:依次起吊場地中綠色方框所指示的8個貨物，并放入相應綠色指示框內。
考核模塊
通過框架擊落木塊繞桿運動及定點停放：從A點吊起圓鋼，按照箭頭指示方向依次通過5個框架，并放入B點。
繞桿運動/擊落木塊: 從A處吊起水桶，按照箭頭指示方向，先后放入B、C圓中，然后通過標桿圍成的區域，最終放回至A圓。
信號指揮考核:隨機抽選5個指揮信號，在A、B、C、D四個選項中選出一個正確答案.
理論學習
1）、理論文檔：包含設備安全、操作、保養等方面的理論文檔資料，豐富詳盡的圖片及文字說明徹底解決了培訓學校在教學中的理論知識缺乏等缺陷！
2）、教學錄像：利用該功能，可以播放60盤工程機械操作的各種安全、保養、操作知識等教學錄像，為學員提供實用、規范的實際真機操作演練！
3）、理論考核：通過IC卡智能管理考核系統，需實現幻燈片課件教學、視頻教學，機械構造認知等理論學習內容。教師可自行添加、刪減。
通過紅藍眼鏡實現真正的3D視覺效果。
軟件實現了與3D電影一樣的紅藍眼鏡視覺效果功能，通過佩戴專業的紅藍眼鏡來進行模擬機操作，提高了學員的學習興趣及操作效果。
即時評判系統
學員操作完軟件中每個課題后，系統都會根據其完成時間、剩余分?jǐn)?shù)進行評判該學員操作是否合格，并通過局域網傳輸?shù)浇處煻酥斜４婊虼蛴　?br /> 視角模塊
軟件設置多個視角，便于受訓者通過不同的視角觀察機器的動作，有利于受訓者操作技能的提高。如：起重臂左右視角、小車前后、第三者視角、駕駛室等；同時還具有通過視角搖桿進行360度視角調整。
儀表顯示
參數顯示窗口，可觀察機器的各項參數變化，如：大、小車相對位置、載重量、貨物提升高度、最大跨度等信息。
針對學校的個性化設計
教學儀器啟動后會顯示學校名稱例如“XXX職業技術學院歡迎您”字樣！

三、技術參數
操作部件
底座承載能力		底座采用2.5材質鐵板制作，該組部件工藝全部采用整體噴塑處理，解決靜電、防銹問題，該底座框架可承載重量最少150kg 。
駕駛座艙		駕駛座艙采用玻璃鋼材質整體開模，該材質具有電絕緣性好、安全系數高,阻燃耐腐蝕，整體外觀按工程機械標準外觀進行模具標準化生產，逼真、美觀大方。
設備座椅		采用液壓懸浮式工程機械專用座椅C9型；底座采用液壓懸浮支架，可實現上下前后位置的調節，其表面材料為黑色PVC，便于清洗。
主令控制器		原裝橋門起重機主令控制器，交流50HZ（60HZ），額定電壓380V（440V）及以下的各種二次回路中到順，1-5檔調速、制動、聯動、分動和規范化、形象操作控制。
中樞控制平臺		1）配備急停控制模塊； 2）配備4種不同視角的切換操作； 3）配備啟動開關、手柄鎖死等功能性控制模塊； 4）IC卡信息掃描識別功能 5）考核成績聯機打印功能 6）紅藍3D效果切換功能 7）聯網視頻監控功能 8）視角環視功能，可進行360度視角全景旋轉、拉伸等
視景顯示裝置		32寸品牌高清LED顯示屏
系統配置		海爾品牌PC（全國三年聯保）G1840（含G1840或以上）CPU；主板H81；大容量500G（含500G或以上）高速存儲硬盤；GT730（含GT730或以上）顯卡；2G內存
數據采集系統		電源電壓5V靜態電壓50%Vcc，7.5mV/mT~20mV/mT靈敏度，輸出電壓低端<1.0V，輸出電壓高端>4.2V。采用霍爾集成電路傳感器，由電壓調整器、霍爾電壓發生器、差分放大器、輸出級組成的磁敏傳感電路，其輸入為磁感應強度，輸出是一個數字電壓訊號。
學員信息采集系統		支持卡型：符合ISO/IEC 14443 TYPE B ；1、工作頻率：13.56MHz；2、通訊速率：106Kbps3、校驗：循環冗余校驗（CRC）；4、感應面積：100*120mm；5、感應距離：大于50mm6、軟件接口：支持VC、VB、DELPHI、PB等；7、電源：計算機供電（USB接口）
集成控制系統		電源電壓5V靜態電壓，USB接口，工作電流<30mA。
橋門式起重機模擬操作系統		安裝最新版“橋門式起重機模擬軟件V6.5專業版”軟件操作系統，功能強大，實現橋門式起重機各種復雜工況作業訓練課題，滿足學員培訓要求。
外部尺寸				質量
高	長		寬	單機重量	總重量（含木質全封閉包裝箱）
150Cm	175Cm		78Cm	120Kg	133Kg
