PLC可編程控制器綜合實驗裝置四層電梯控制實驗

一、實驗目的
1、掌握四層電梯的控制方法及程序編寫
二、實驗設備
1、可編程控制器實驗箱                                                1套
2、電腦(安裝編程軟件)                                            1片
3、程序下載線                                                                 1根
4、實驗導線                                                                     若干

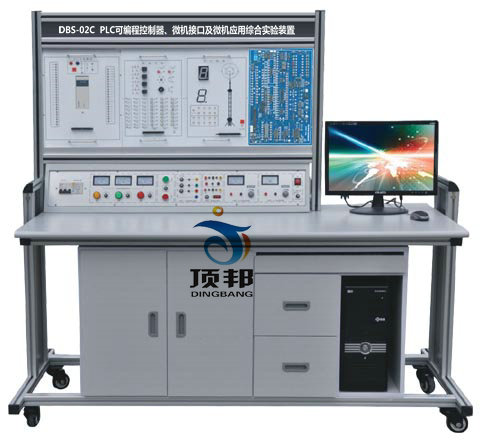

DBS-02C  PLC可編程控制器、微機接口及微機應用綜合實驗裝置
 PLC可編程控制器.微機接口及微機應用綜合實驗裝置


一、特點
1、裝置采用組件多結構 更換實驗模塊便捷,如需擴展功能或開發新實驗,只需添加實驗掛箱即可,永不淘汰。
2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接,以提高動手動腦能力,加深了解PLC的結構功能,又可通過排線一次性連接,以提高實驗連接速度,與單一連接法相比具有絕對優越性。
3、實驗對象形像逼真,接近工業現場的實際應用,通過本實驗裝置的訓練,學生很快就能適應現場的工作。
4、采用三菱FX系列可編程控制器,功能強大,性能優越,采用模塊化設計,組合靈活。
5、組態棒圖教學 采用MCGS工控組態軟件,所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖,進行實驗動態跟蹤教學。
二、裝置構成
1、PLC可編程控制器實驗臺:提供三相電源,直流穩壓電源及安全保護裝置
2、PLC可編程控制器實驗裝置(掛箱規格:40×24×6 cm3):
(1)PLC001 交通信號燈PLC自動控制實驗掛箱
(2)PLC002 攪拌器的PLC自動控制實驗掛箱
(3)PLC003 LED數碼管顯示PLC自動控制實驗掛箱(實物)
(4)PLC004 四層電梯的PLC自動控制實驗掛箱(實物)
(5)PLC005 加工中心刀具庫選擇控制實驗掛箱(實物)
(6)PLC006 藝術彩燈造型的PLC控制實驗掛箱
(7)PLC007 電機的自動控制實驗掛箱(實物)
(8)PLC008 步進電機的PLC控制實驗掛箱(實物)
(9)PLC009 模擬電視發射塔實驗掛箱
(10)PLC010 自動送料裝車系統實驗掛箱
(11)PLC011 自動售貨機實驗掛箱
(12)PLC012 自動成型系統實驗掛箱
(13)PLC013 水塔自動供水系統實驗掛箱
(14)PLC014 郵件自動分揀系統實驗掛箱
(15)PLC015 自動洗衣機系統實驗掛箱
(16)PLC016 電鍍系統實驗掛箱
(17)PLC017 繼電器控制實驗掛箱(一)
(18)三相鼠籠電動機 380V Y /△接法
(19)基礎實驗掛箱
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、工控組態軟件
7、PLC可編程控制器(接口都已引到面板)及轉接通迅電纜。
8、微機接口及應用部分:
(1)微機接口部分:一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等;
(2)微機應用部分:設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路;
(3)輔助電路:40腳、20腳、16腳、14腳集成插座,邏輯電平開關、LED顯示、時鐘(1MHZ、2MHZ)、方波信號。
9、電腦或手持編程器(用戶自備或代購)
四、技術性能
1、輸入電源:三相四線電源,輸入時指示燈亮。
2、電源輸出:有漏電型保護器、過載、短路保護裝置。
A.三相四線380V輸出,由三只電壓表指示輸出電壓
B.~220V通過安全插座輸出
C.+24V/2A直流穩壓輸出(數顯)
D.+5V/1A直流穩壓輸出(數顯)
E.±12V/1A直流穩壓輸出(根據裝置需求而定)
3、PLC可編程控制器:
品牌、型號:三菱
FX3U-48MR(輸入24點,輸出24點),也可選擇西門子、歐姆龍,價格另議。
4、重量:100Kg
5、外形尺寸:160×75×150 cm3
五、基本實驗項目
1、PLC可編程控制器實驗系統:

1.與、或、非邏輯功能實驗
2.定時器、計數器功能實驗
3.跳轉、分支功能實驗
4.移位寄存器實驗
5.數據處理功能實驗
6.微分、位操作實驗
7.交通信號燈PLC自動控制實驗
8.攪拌器的PLC自動控制實驗
9.LED數碼官顯示PLC自動控制實驗(實物)
10.四層電梯的PLC自動控制實驗(實物)
11.加工中心刀具庫選擇控制實驗(實物)
12.藝術彩燈造型的PLC控制實驗
13.電機的自動控制實驗 (實物)
14.步進電機的PLC控制(實物)
15.模擬電視發射塔實驗實驗
16.自動送料裝車系統控制實驗
17.自動售貨機實驗
18.自動成型實驗
19.水塔自動供水控制系統實驗
20.郵件自動分揀實驗
21.自動洗衣機控制系統模擬實驗
22.電鍍過程控制實驗
23.三相鼠籠式異步電動機點動和自鎖PLC控制(實物)
24.三相鼠籠式異步電動機聯動正反轉PLC控制(實物)
25.三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)
26.三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)
27.MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗
28.針對實驗項目的具體要求,學生自行編輯組態棒圖進行實驗。
2、微機接口及微機應用
A、微機接口實驗(微機原理課)
1、I/O地址譯碼實驗 2、簡單并行接口實驗
3、可編程并行口實驗(一)(二) 4、串行通訊實驗(8251、8250)
5、A/D、D/A轉換 6、可編程定時器/計數器實驗
7、七段數碼顯示實驗 8、中斷實驗和DMA通訊實驗
B、趣味性實驗及控制實驗(微機應用課)
1、競賽搶答器實驗
3、電子琴實驗4、交通燈控制實驗;
5、繼電器控制實驗6、步進電機控制實驗
7、七段數碼顯示實驗 8、集成電路測試實驗
9、8279鍵盤、顯示控制實驗
C、TTL集成電路實驗(數字電路課)
1、與、或、非門等門電路實驗 2、組合邏輯電路實驗(半加器、全加器等)
3、觸發器實驗(RS、D、JK等) 4、集成計數器及寄存器
5、譯碼器和數據選擇器等
6、單穩態觸發器等波形實驗

三、實驗內容
1、實驗原理
本實驗采用四層模擬電梯控制模塊實現,四層電梯在實際使用時的控制流程。
電梯由安裝在各樓層門口的上升和下降呼叫按鈕進行呼叫操縱,其操縱內容為電梯運行方向。電梯轎箱內設有樓層內選按鈕S1~S4,用以選擇需?康臉菍。L1為一層指示、L2為二層指示、L3為三層指示、L4為四層指示,SQ1~SQ4為到位行程開關。電梯上升途中只響應上升呼叫,下降途中只響應下降呼叫,任何反方向的呼叫均無效。例如,電梯停在由一層運行至三層的過程中,在二層轎箱外呼叫時,若按二層上升呼叫按鈕,電梯響應呼叫;若按二層下降呼叫按鈕,電梯運行至二層時將不響應呼叫運行至三層,然后再下降,響應二層下降呼叫按鈕。
電梯位置由行程開關SQ1、SQ2、SQ3、SQ4決定,電梯運行由手動依次撥動行程開關完成,其運行方向由上升、下降指示燈UP、DOWN決定。
例如:閉合開關SQ1,電梯位置指示燈L1亮,表示電梯停在1層,這時按下三層下呼按鈕D3,上升指示燈UP亮,電梯處于上升狀態。斷開SQ1、閉合SQ2,L1滅、L2亮,表示電梯運行至二層,上升指示燈UP仍亮;斷開SQ2、閉合SQ3,電梯運行至三層,上升指示燈UP滅,電梯結束上升狀態,以此類推。
當電梯在三層時(開關SQ3閉合),電梯位置指示燈L3亮。按下轎廂內選開關S1,電梯進入下降狀態。在電梯從三層運行至一層的過程中,若按下二層上呼U2與下呼按鈕D2,由于電梯處于下降狀態中,電梯將只響應二層下呼,不響應二層上呼。當電梯運行至二層時,電梯停在二層,當電梯運行至一層時,一層內選指示燈SL1滅,下降指示燈DOWN滅,上升指示燈UP亮,電梯轉為上升狀態,響應二層上呼,當電梯運行至二層時,上升指示燈UP滅。
2、配套程序
本實驗配套程序為“四層電梯控制”.

對應結點 PLC 四層電梯系統模塊
1 輸入端口 I0.0 內部一層按鍵 S1
2 I0.1 內部二層按鍵 S2
3 I0.2 內部三層按鍵 S3
4 I0.3 內部四層按鍵 S4
5 I0.4 一層信號 SQ1
6 I0.5 二層信號 SQ2
7 I0.6 三層信號 SQ3
8 I0.7 四層信號 SQ4
9 I1.0 外部一層上行 U1
10 I1.1 外部二層上行 U2
11 I1.2 外部三層上行 U2
12 I1.3 外部二層下行 D2
13 I1.4 外部三層下行 D3
14 I1.5 外部四層下行 D4
對應結點 PLC 直流電源
15 輸入端口公共端 1M 電源 GND/0V
16 1L+ 24V
對應結點 四層電梯系統模塊 直流電源
17 公共端 IM 電源 24V
對應結點 PLC 四層電梯與LED模塊
18 輸出端口 Q0.0 電梯上升指示 S1
19 Q0.1 電梯上升指示 S2
20 Q0.2 一層指示 L1
21 Q0.3 二層指示 L2
22 Q0.4 三層指示 L3
23 Q0.5 四層指示 L4
24 Q1.2 一層上行指示 UL1
25 Q1.3 二層上行指示 UL2
26 Q1.4 三層上行指示 UL3
27 Q1.5 二層下行指示 DL2
28 Q1.6 三層下行指示 DL3
29 Q1.7 四層下行指示 DL4
對應結點 PLC 直流電源
30 輸出端口公共端 4L 電源 24V
  4M 0V
對應結點 實驗箱直流電源
32 電源 24V 電源 GND/0V
注意:
1、禁止帶電插拔實驗導線,接線完成后需仔細檢查確認無誤后可開啟電源開關!

3、接線對照表18-1

四、實驗步驟
1、使用編程電纜連接電腦及PLC。
2、對照接線表連接實驗導線。
3、檢查確認接線無誤后開啟實驗箱電源。
4、下載程序至CPU。
5、設置CPU至運行狀態,并控制輸入信號觀察輸出狀態是否與設計程序一致。
