軸的幾何尺寸測量
大致步驟：在這個實驗中，將測量軸的直徑和長度。在動力傳輸系統中，軸的尺寸決定了軸承、聯軸器和其他組件的尺寸。因此，準確的測量軸的尺寸是非常重要的。1． 將軸面板1和軸面板2放置在工作臺上方的架子上
2． 從儲存柜里找到下列物品。
1） 外徑千分尺（0-25mm）
2） 卷尺
3． 執行下列步驟測量軸的直徑
A． 打開千分尺使之開口大于最大開口的一半；

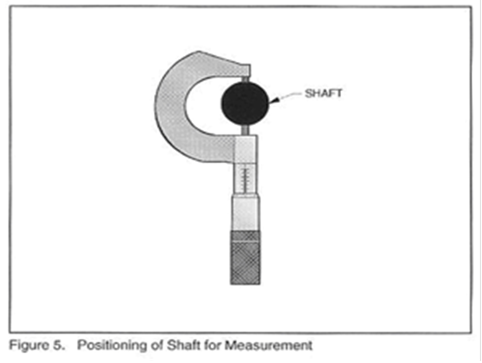

B． 從軸面板中任取一根軸進行測量，將軸放在千分尺兩個測砧之間，如圖5所示；
C． 逐漸合上千分尺（使用粗調旋紐）直到其活動測砧非常接近所測軸；

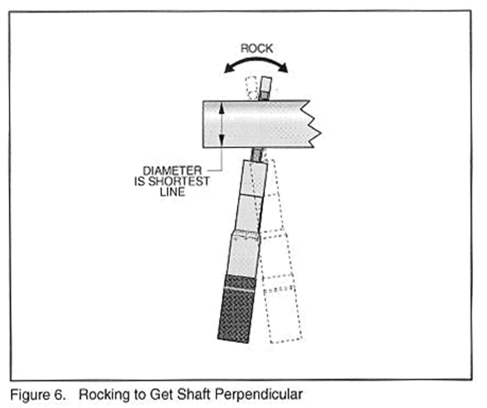

D． 一邊順時針轉動微調旋紐，一邊如圖6那樣轉動千分尺，直到你感覺軸與測量線垂
直時停止轉動微調部分；

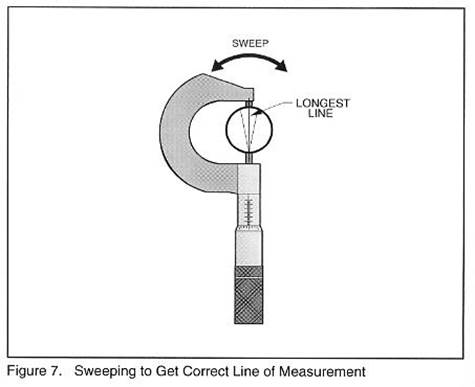

E． 將千分尺如圖7轉動，這樣做是為了尋找最高點，也就是軸直徑的測量點；
F． 重復步驟D到E直到你確認軸已對準，便可進行測量；
G． 讀出軸的直徑并記錄；
4． 重復步驟3測量軸面板1和2上其他軸的直徑
5． 執行下列步驟測量軸的長度
A． 找到卷尺和軸；
B． 讓卷尺鉤子鉤住軸的一端，如圖8所示；
C． 將卷尺拉緊；

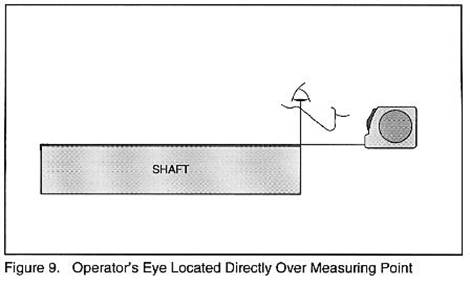

D． 調整你的位置使得你能準確的讀取卷尺的刻度，如圖9所示；

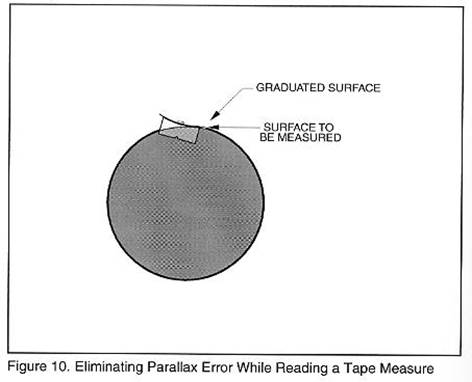

E． 轉動卷尺使刻度尺與軸接觸上（如圖10所示），這樣做是為了避免平行度誤差；
F． 讀數并記錄
6. 重復步驟5測量軸面板1、軸面板2上其余軸的長度
