動力傳輸系統的安裝


1 、實驗的目的：
⑴了解校準對機械使用壽命的影響；
⑵了解軸承、聯軸器的類型及其在動力傳輸系統中的應用；
⑶掌握軸的校準方法
⑷掌握軸承、聯軸器的安裝方法；
2、 實驗內容：
⑴測量軸的相關幾何尺寸；
⑵滾動軸承的安裝及校準；
⑶爪形聯軸器的安裝；
⑷使用直角尺和塞尺對相連的兩軸進行校準。
3 、實驗的儀器與設備
電機一臺、水平儀一個（長度為90mm）、直尺一把（20cm）、游標卡尺一把(0-150mm)、外徑千分尺（0-25mm）、直角尺、百分表一個(0.01mm/格)、磁性表座一個、、轉速表一個、塞尺、調整墊片等。

4 、實驗過程與步驟：


實驗1 軸的幾何尺寸測量

大致步驟：在這個實驗中，將測量軸的直徑和長度。在動力傳輸系統中，軸的尺寸決定了軸承、聯軸器和其他組件的尺寸。因此，準確的測量軸的尺寸是非常重要的。

1．    將軸面板1和軸面板2放置在工作臺上方的架子上
2．    從儲存柜里找到下列物品。
1） 外徑千分尺（0-25mm）
2） 卷尺
3．    執行下列步驟測量軸的直徑
A．   打開千分尺使之開口大于最大開口的一半；

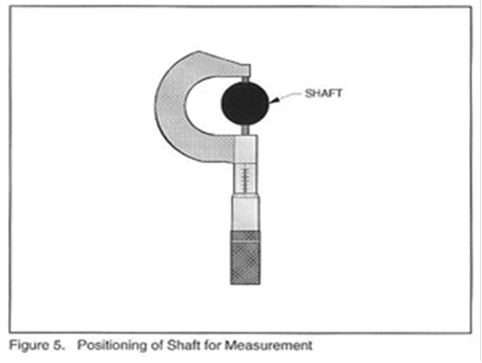

B．   從軸面板中任取一根軸進行測量，將軸放在千分尺兩個測砧之間，如圖5所示；

C．   逐漸合上千分尺（使用粗調旋紐）直到其活動測砧非常接近所測軸；
D．   一邊順時針轉動微調旋紐，一邊如圖6那樣轉動千分尺，直到你感覺軸與測量線垂
直時停止轉動微調部分；

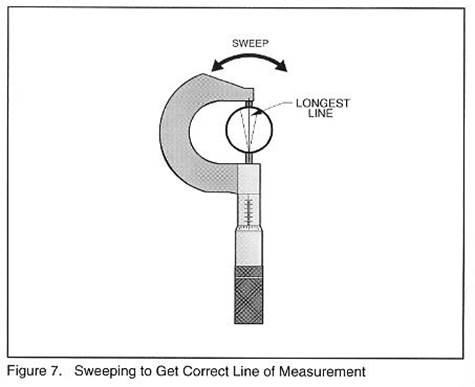

E．   將千分尺如圖7轉動，這樣做是為了尋找最高點，也就是軸直徑的測量點；

F．   重復步驟D到E直到你確認軸已對準，便可進行測量；
G．  讀出軸的直徑并記錄；
4．   重復步驟3測量軸面板1和2上其他軸的直徑
5．   執行下列步驟測量軸的長度
A．  找到卷尺和軸；

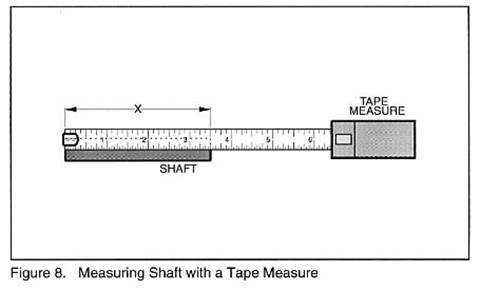

B．  讓卷尺鉤子鉤住軸的一端，如圖8所示；

C．  將卷尺拉緊；

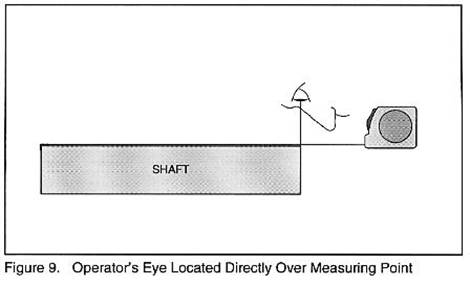

D．  調整你的位置使得你能準確的讀取卷尺的刻度，如圖9所示；

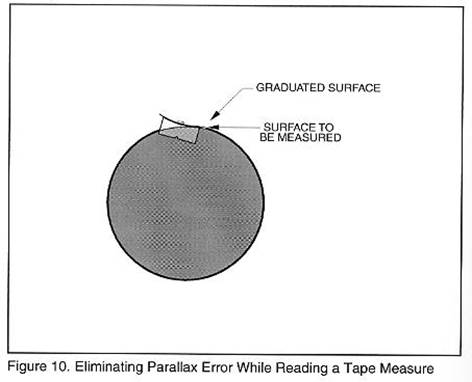

E．  轉動卷尺使刻度尺與軸接觸上（如圖10所示），這樣做是為了避免平行度誤差；

F．   讀數并記錄
6. 重復步驟5測量軸面板1、軸面板2上其余軸的長度
