| 分 項 | 說 明 | |||
| 裝置特點 |

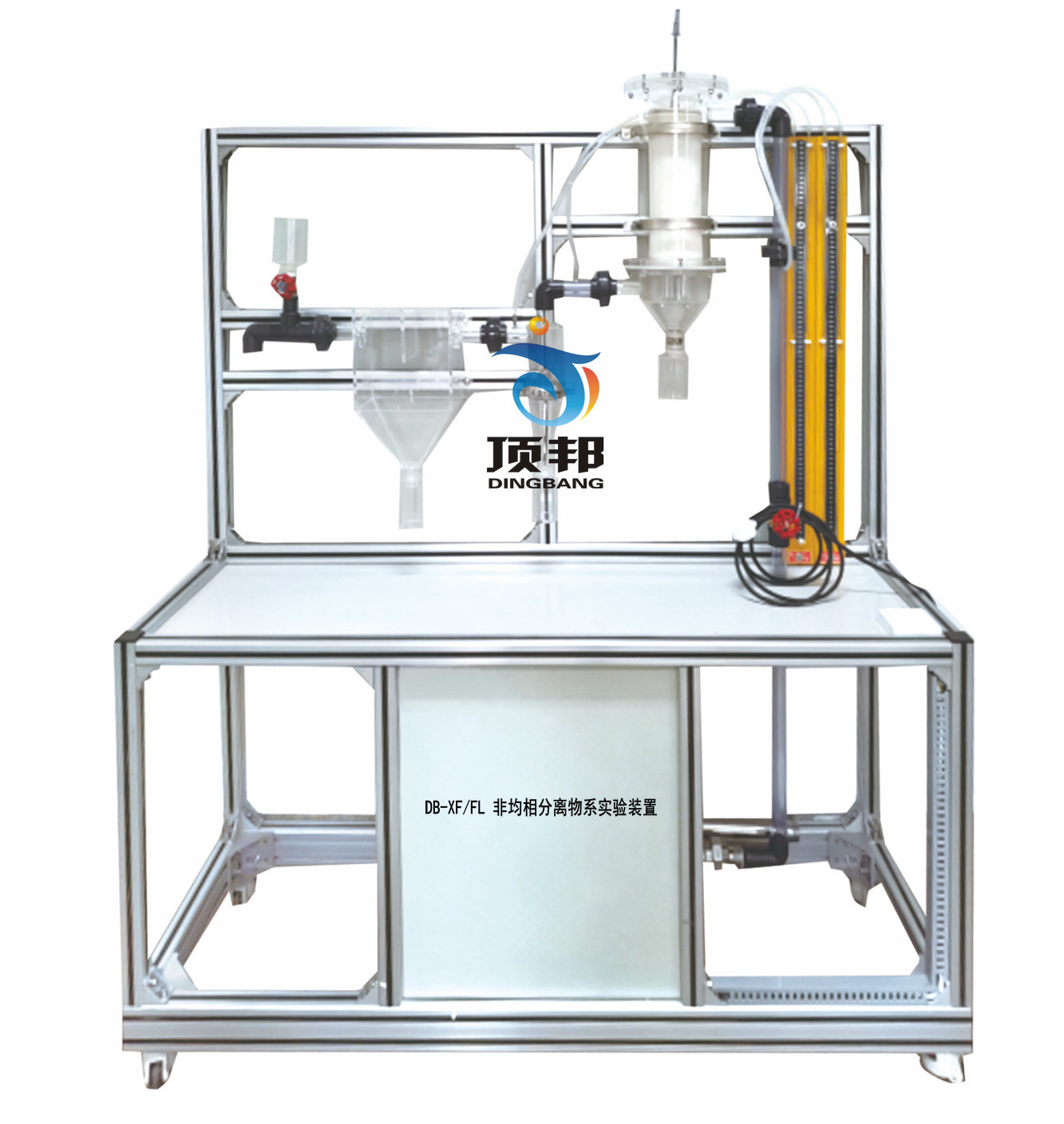

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、本實驗裝置分離器部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。 4、固體顆粒抽吸裝置采用星形進料方式，抽吸速度均勻。 5、示蹤顆粒采用有色物料，清晰顯示氣體流向。 6、利用低噪風機有效降低實驗室噪音。 7、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
可了解氣-固體系不同分離設備的結構及工作原理。 定性地觀察分離器的分離效果和流動阻力隨進口氣速的變化趨勢，引導學生思考適宜氣速該如何確定。 可分別觀察氣-固在重力沉降室、慣性沉降室、旋風分離器及袋濾器中的分離情況，了解氣-固體系分離的工業化處理流程。 觀察分析風速改變時各分離器內的分離情況，旋風分離器的能耗情況。 了解星形固體進料、孔板流量計的結構及工作原理。 |
|||
| 設計參數 |
有效風量變化范圍10-40m3/h， 除塵顆粒直徑從3mm-75μm[200目粉塵]。 |
|||
| 公用設施 |
氣：空氣來自風機（自帶氣源）。 電：電壓AC220V，功率0.5kW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：玉米面或不同粒徑的硅膠，外配設備：無。 |
|||
| 主要設備 |
1、有效風量變化范圍10-40m3/h，除塵顆粒直徑從3mm-75μm[200目粉塵]。 2、進料器：材質為透明有機玻璃。 3、重力沉降室、旋風分離器、袋式除塵器：材質為透明優質有機玻璃。 4、灰斗：材質為透明優質有機玻璃，快裝接口。 5、漩渦氣泵：功率 370W。 6、管路：透明，壁厚≥2.0mm。 7、閥門：UPVC隔膜閥。 8、孔板流量計：透明，標準環隙取壓，m=0.4。 9、旋風分離器能耗測定：±2000PaU型管壓差計。 10、外形尺寸：1500×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 11、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 壓力 | 壓力計 | U型管壓差計 | ||
| 流量 | 孔板流量計 | U型管壓差計 | 調壓閥（手動） | |
