| 技術指標 | 說 明 | |||
| 裝置特點 |

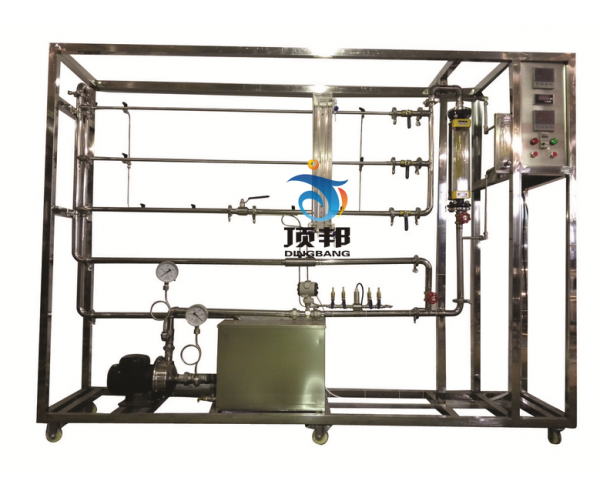

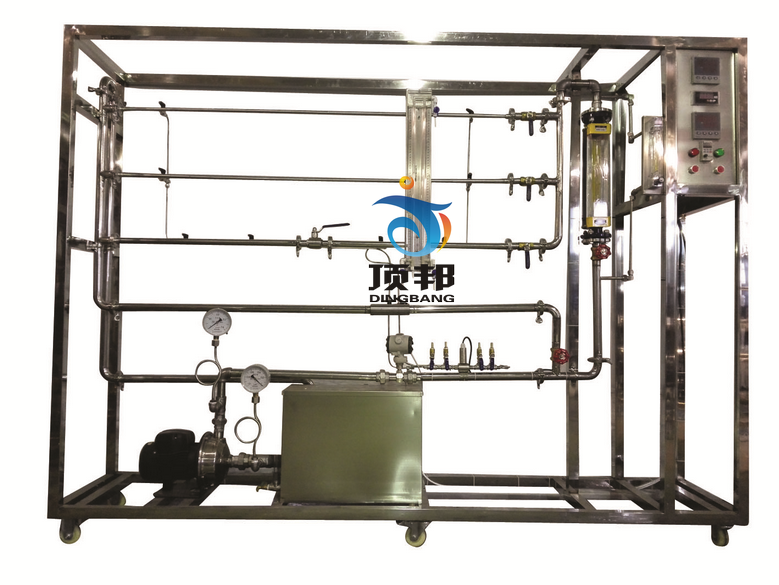

1、離心泵性能和流體阻力測定裝置合二為一，設備安裝在一個鋼質的可移動框架平臺之中，總體布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。 2、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 3、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用高壓用差壓傳感器和低壓用工業標準倒U型壓差計，工藝美觀，操作方便。 4、電動機功率采用單相交流功率測量?jī)x表測得。與智能儀表相連實現電動機功率的自動測量，這種方法數據準確，可讓學生掌握電動機有效功率的實際測量方法。 5、電機轉速采用轉速傳感器進行測量，數字儀表轉換后顯示。 6、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。 7、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1. 學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。 2. 掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。 3. 學習壓差傳感器測量壓差，流量計測量流量的方法。 4. 學習合理選擇坐標系的方法，掌握對數坐標系的使用方法。 5. 熟悉離心泵的結構與操作方法，了解常用的測壓儀表。 6. 掌握離心泵特性曲線的測定方法、表示方法，加深對離心泵性能的了解。 7. 掌握流量計的標定方法。 8. 了解文丘里流量計流量系數C隨雷諾數Re的變化規律，流量系數C的確定方法。 |
|||
| 設計參數 |
流體阻力： 光滑管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差范圍：10~100KPa。常溫、常壓操作。 粗糙管：雷諾數：500~30000，液體流量：10~1000L/h，壓差范圍：20~150KPa。常溫、常壓操作。 閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000 L/h，壓差范圍：10~200KPa。常溫、常壓操作。 流量及性能測定： 文丘里流量計流量：0.2~10m3/h，壓差范圍：10~200KPa。 渦輪流量計流量：0.5~8.0m3/h。 離心泵特性、管路性能： 液體流量：0～7.2m3/h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m， 離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。 液體溫度：常溫。 |
|||
| 公用設施 |
水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水，外配設備：無。 |
|||
| 主要設備 |
304不銹鋼光滑管：管內徑d—10mm，管長L—1500mm。 304不銹鋼粗糙管：管內徑d—12mm， 管長L—1500mm，內裝不銹鋼螺旋絲。 304不銹鋼局部管：管內徑d—20mm， 管長L—1500mm，上有不銹鋼閥門一個。 LZB-25水轉子流量計： 流量范圍 100～1000 L/h 。 LZB-10水轉子流量計：流量范圍10～100 L/h 。 DN20渦輪流量計：流量范圍0.5～8.0 m3/h，4-20mA遠傳輸出，流量檢測機構。 光電傳感器：數顯，測量范圍0~2999rpm，精度1rpm，轉速檢測機構。 壓差傳感器：量程0～200KPa，4-20mA遠傳輸出，壓差檢測機構。 文丘里流量計：文丘里喉徑：Φ14mm。 單相矢量變頻器，規格：（0-50）Hz。 功率變送器、智能功率數字顯示儀。 玻璃倒U型壓差計，0--600H2O。 指針示壓力表：表盤直徑Φ100mm 測量范圍0-0.4MPa 精度1.5級。 指針示真空表：表盤直徑Φ100mm 測量范圍-0.1-0MPa 精度1.5級。 宇電AI501溫度數字顯示儀。 宇電AI501流量數字顯示儀。 宇電AI501壓差數字顯示儀。 不銹鋼離心泵：功率750W，最大流量：7.2m3/h。 水箱：304不銹鋼材質，容積100L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。 閥門：采用304不銹鋼閥和優質銅閥。 電器：接觸器、開關、漏電保護空氣開關。 304不銹鋼儀表柜：測控、電器設備在實驗架上。 304不銹鋼材質框架2300*550*1800mm(長×寬×高)，帶腳輪及禁錮腳。 |
|||
|
測控組成 |
變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 水流量 | 轉子流量計 | 就地顯示 | 手動閥控 | |
| 水流量 | 渦輪流量計 | 數字流量?jī)x表 | 手動閥控 | |
| 液體溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 泵進口壓力 | 指針式壓力表 | 就地顯示 | 無 | |
| 泵出口壓力 | 指針式真空表 | 就地顯示 | 無 | |
| 泵功率 | 功率變送器 | 數字功率儀表 | 無 | |
| 壓差 | 壓差傳感器 | 數字壓力儀表 | 無 | |
| 電機轉速 | 光電傳感器 | 數字轉速儀表 | 無 | |
