DB-XS/TL 填料吸收實驗裝置
| 技術指標 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運，體現了整個裝置的工藝完美性。 4、全塔氣液接觸現象可視。 5、本實驗裝置采用二氧化碳——水體系。CO2氣體無味、無毒、廉價，所以氣體吸收實驗常選擇CO2作為溶質組分。 6、塔中部有液體再分布器，塔底部有柵板式填料支承裝置。填料塔底部有液封裝置，以避免氣體泄漏。 7、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、了解填料吸收塔的結構、流程及操作方法。 2、測定填料塔流體力學性能，分析比較不同噴淋密度下的載液點與泛點； 2、測定填料吸收塔不同噴淋密度下的體積傳質系數； 4、實現在線實時分析實驗數據； 6、全觸摸集成化控制，高穩定數據傳輸，硬件加密。 |
|||
| 設計參數 |
液相體積傳質系數：0.006—0.02（ m/s）。 空氣流量：0.1～40m3/h。 二氧化碳流量：16-160L/h。 液體流量范圍：50～200 L/h， 填料塔壓降：0.6—1.5KPa；常溫、常壓操作。 |
|||
| 公用設施 |
水：裝置自帶水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。 電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 氣：空氣來自風機（自帶氣源），CO2來自氣體鋼瓶。 實驗物料：CO2-空氣-水。 外配設備、藥品：二氧化碳鋼瓶及減壓閥；Ba(OH)2標準液、HCL標準液、化學分析儀（用戶自配）。 |
|||
| 主要設備 |

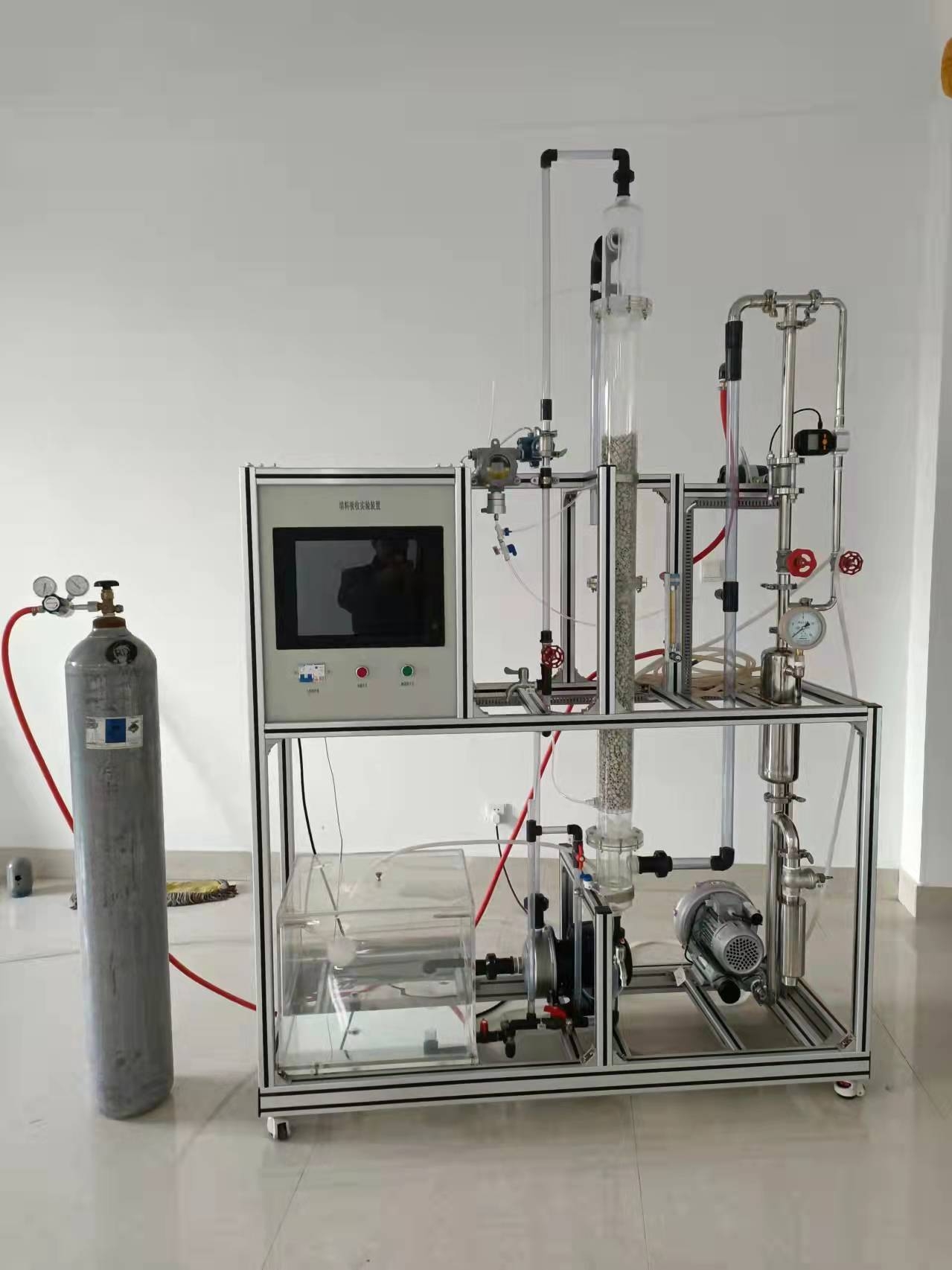

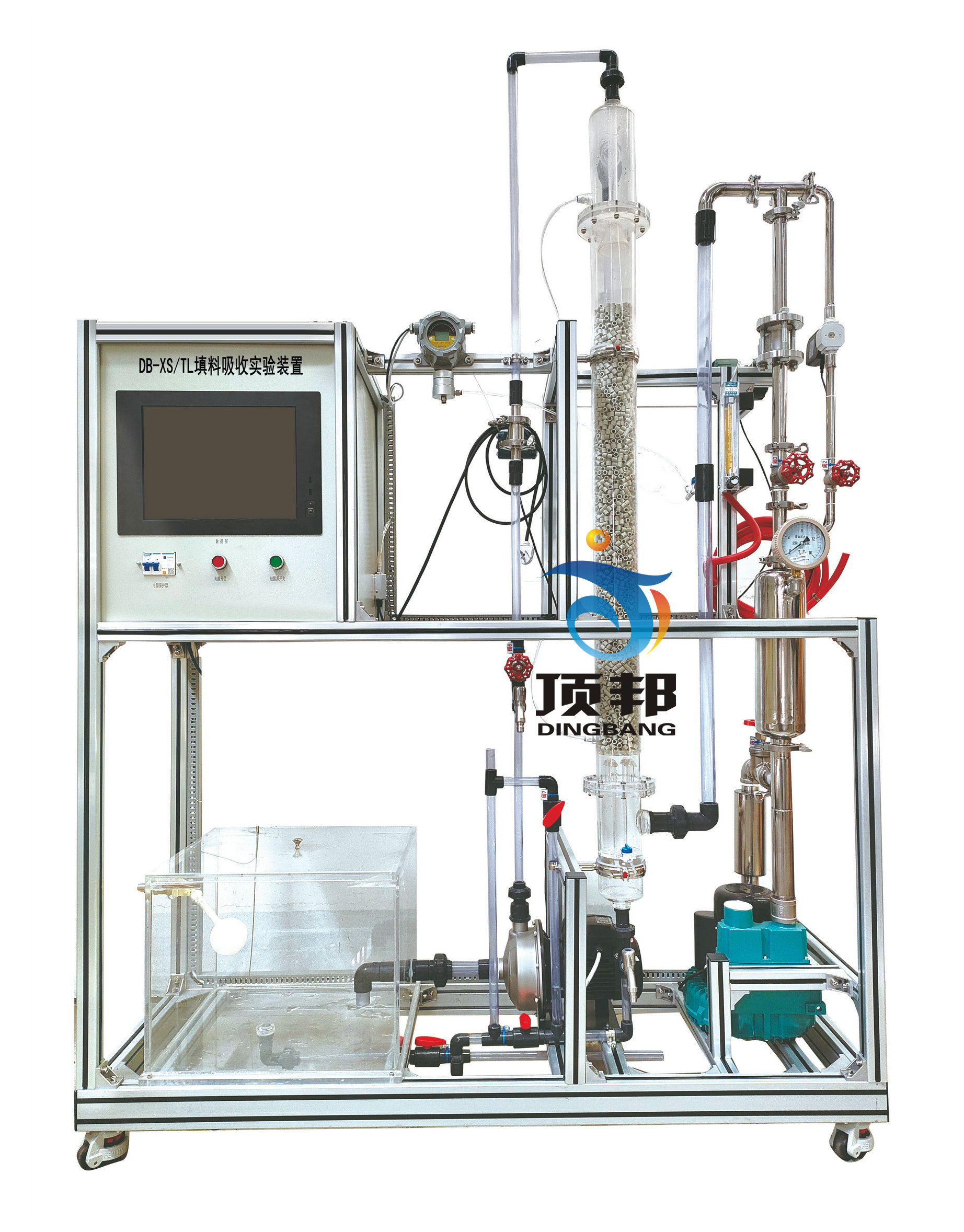

1、玻璃填料吸收塔：內裝φ10×10mm拉西環填料；填料塔內徑 D=90mm。吸收塔填料層有效高度Z＝1200mm。塔中部有液體再分布器，塔底部有柵板式填料支承裝置。 2、二氧化碳流量檢測：轉子流量計，流量范圍 0.16-1.6L/min�！ � 3、空氣流量檢測：流體力學性能實驗采用渦街流量計，流量范圍0～55m3/h；傳質性能實驗采用質量流量計，流量范圍0～200L/min。 4、液體流量檢測：渦輪流量計，流量范圍40～600L/h。 5、塔體床層壓降由5KPa差壓傳感器測取，觀察上下塔壓降變化。 6、風機：旋渦氣泵,功率 550W。 7、吸收泵，304不銹鋼離心泵：功率370W。 8、混合穩壓罐：304不銹鋼制作，對空氣和二氧化碳?xì)怏w充分混合、穩壓后輸入吸收塔。 8、水槽：≥90 L，配備進口浮球閥，以保證水箱水位恒定。 9、管路：透明材質，壁厚≥2.5mm。 10、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。 11、電器：接觸器、開關、漏電保護空氣開關。 12、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 13、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 14、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 15、在線式二氧化碳?xì)怏w檢測儀：濃度測量范圍0-10000ppm，精度誤差±3%，4-20mA信號輸出，精確檢測裝置吸收二氧化碳的濃度。 16、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。 17、額定電壓：220V，總功率：1.5kW。 18、外形尺寸：1500×580×2300mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 19、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生 工程化理念。 20、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體進口溫度 | Pt100鉑電阻 | 觸摸屏 | 無 | |
| 氣體進口溫度 | Pt100鉑電阻 | 觸摸屏 | 無 | |
| 液體流量 | 渦輪流量計 | 觸摸屏 | 手動調節 | |
| CO2流量 | 轉子流量計 | 觸摸屏 | 手動調節 | |
| 空氣流量 | 渦街流量計 | 觸摸屏 | 手動調節 | |
| 塔體壓降 | 壓差傳感器 | 觸摸屏 | 無 | |
| 二氧化碳?xì)怏w濃度檢測 | 在線二氧化碳檢測儀 | 觸摸屏 | ||
