| 技術指標 | 說 明 | |||
| 裝置特點 |

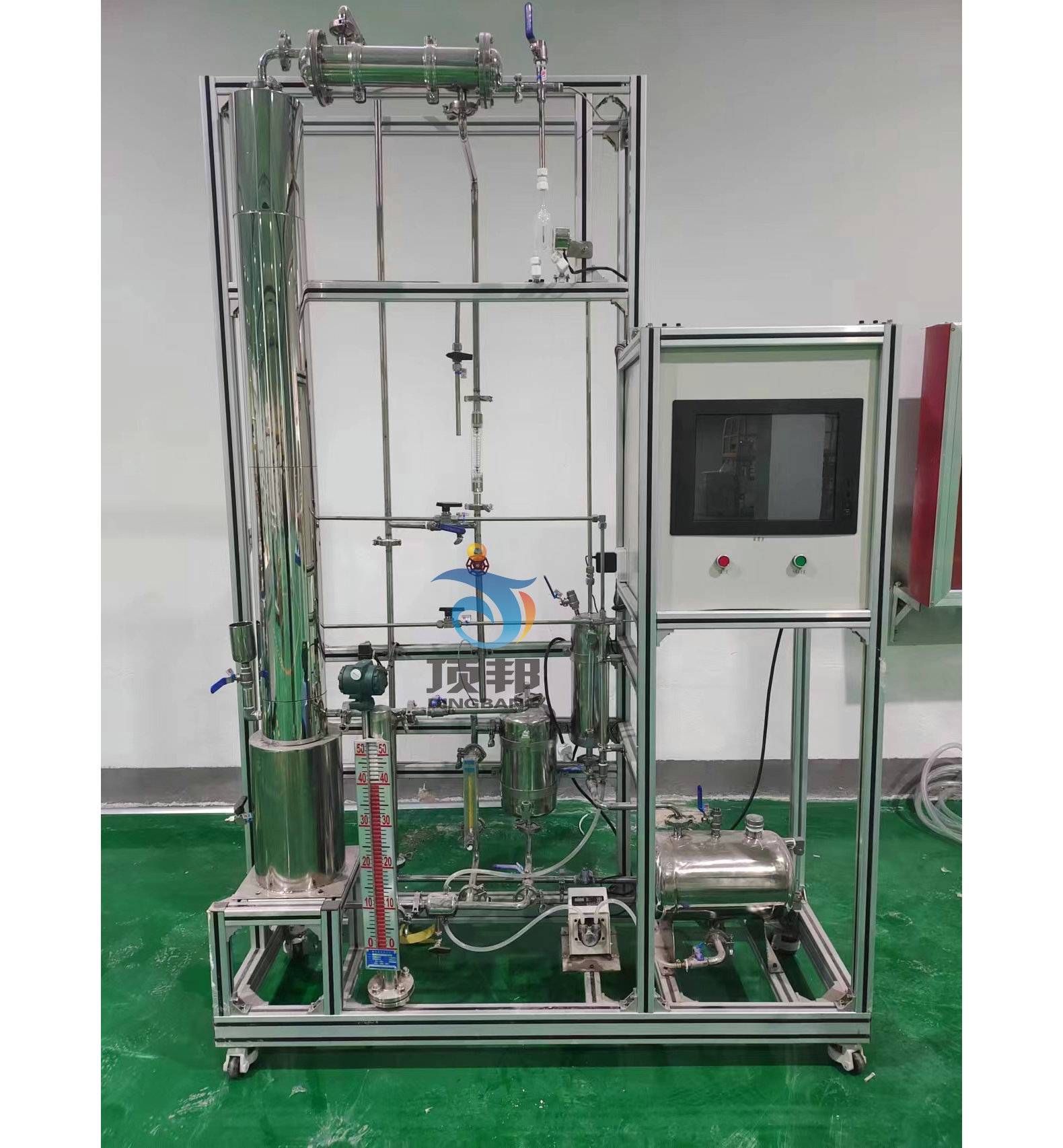

1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、塔主體、冷凝器和儲槽均采用304不銹鋼制造，工藝精細，制作精良。 4、進料液與塔釜?dú)堃簱Q熱，實現廢熱再利用，體現精餾過程充分利用熱能的工程化概念。 5、手動和自動方式精確控制回流比，可實現全回流和部分回流操作。 6、采用結構上的巧妙設計控制塔釜液位，以避免電加熱器干燒。 7、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、了解填料精餾塔實驗裝置的基本結構和工作原理，掌握其操作方法； 2、學會判斷系統達到穩定的方法，掌握測定塔頂、塔釜溶液濃度的實驗方法。 3、掌握回流比的調節方法，研究回流比對精餾塔分離效率的影響。 4、全觸摸集成化控制，高穩定數據傳輸，硬件加密。 |
|||
| 設計參數 |
常壓操作。 上升蒸汽量：2-4L/h。 回流比：4--∞。 塔頂濃度≥80% |
|||
| 公用設施 |
水：裝置需冷卻水，自來水通過裝置接口及轉子流量計進入塔頂?shù)睦淠骱笈懦觥?br style="padding: 0px; margin: 0px;" />
電：電壓AC220V，功率2.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：乙醇—水，外配設備：阿貝折光儀、超級恒溫器、乙醇（用戶自配）。 |
|||
| 主要設備 |
1、304不銹鋼塔體：φ40×1200mm，可調節進料位置，每段塔節都設有進料口和取樣口，內裝規整的φ3*3拉西環填料。 2、304不銹鋼塔釜：容積≥5L，再沸器直接置于精餾塔下部，采用不銹鋼制作，內置電加熱管加熱�？偧訜峁β�2000W，可調；分兩組，各1000W，自動控制，承擔精餾塔的溫度控制調節。 3、塔頂全凝器：盤管式，304衛生級不銹鋼，尺寸φ89×300mm。冷凝器下部與精餾塔體直接相連，以減少熱損失。 4、管路：304衛生級不銹鋼管路、管件及閥門。 5、原料罐：304不銹鋼材質，容積25L。 6、冷卻水流量計：轉子流量計：透明可視，量程16-160L/h。 7、殘液罐和產品罐：容積2L，帶液位顯示。 8、液位計傳感器，500mm插入式液位計，4-20mA遠傳輸出，流量檢測機構。 9、塔釜壓力：壓力傳感器，測量范圍：0-20KPa，精度0.5級。 10、進料泵，蠕動泵1臺，外控功能：轉速控制，方向控制，啟�？刂啤＾D(zhuǎn)速范圍：0.1-150rpm。轉速分辨率：0.1rpm。流量范圍: 0.01-150ml/min。 11、回流系統：由24V電磁鐵和時間繼電器控制回流比，回流比控制范圍：99：1-1：99。 12、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。插入長度可調整，直徑φ3mm 13、電器：接觸器、開關、漏電保護空氣開關。 14、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 15、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 16、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 17、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。 18、額定電壓：220V，總功率：2.5kW. 19、外形尺寸：1500*550*2300mm(長×寬×高)，外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 20、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生 工程化理念。 21、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 進料流量 | 蠕動泵 | 觸摸屏 | 自動調節 | |
| 塔釜液位 | 液位傳感器 | 觸摸屏 | 自動 | |
| 塔釜壓力 | 壓力傳感器 | 觸摸屏 | 無 | |
| 溫度 | Pt100鉑電阻 | 觸摸屏 | 無 | |
| 回流比 | 回流比繼電器 | 觸摸屏 | 自動 | |
| 塔釜溫度 | PT100鉑電阻 | 觸摸屏 | 固態調壓模塊 | |
