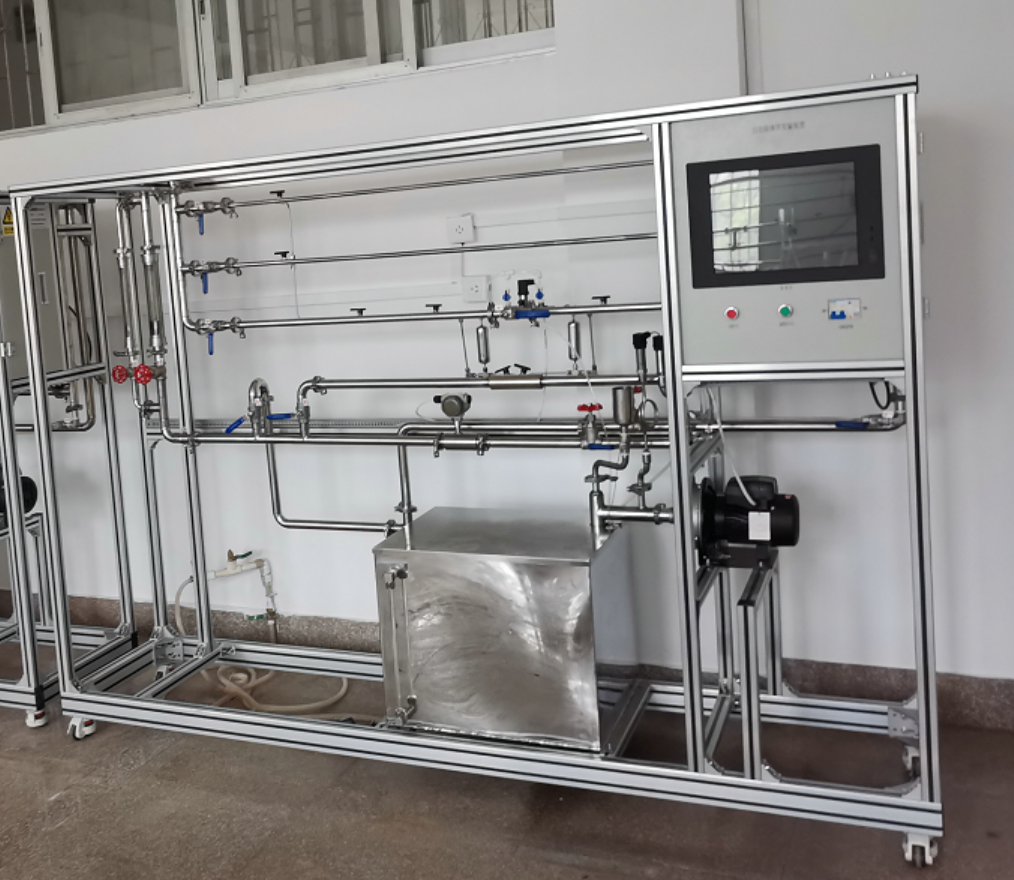

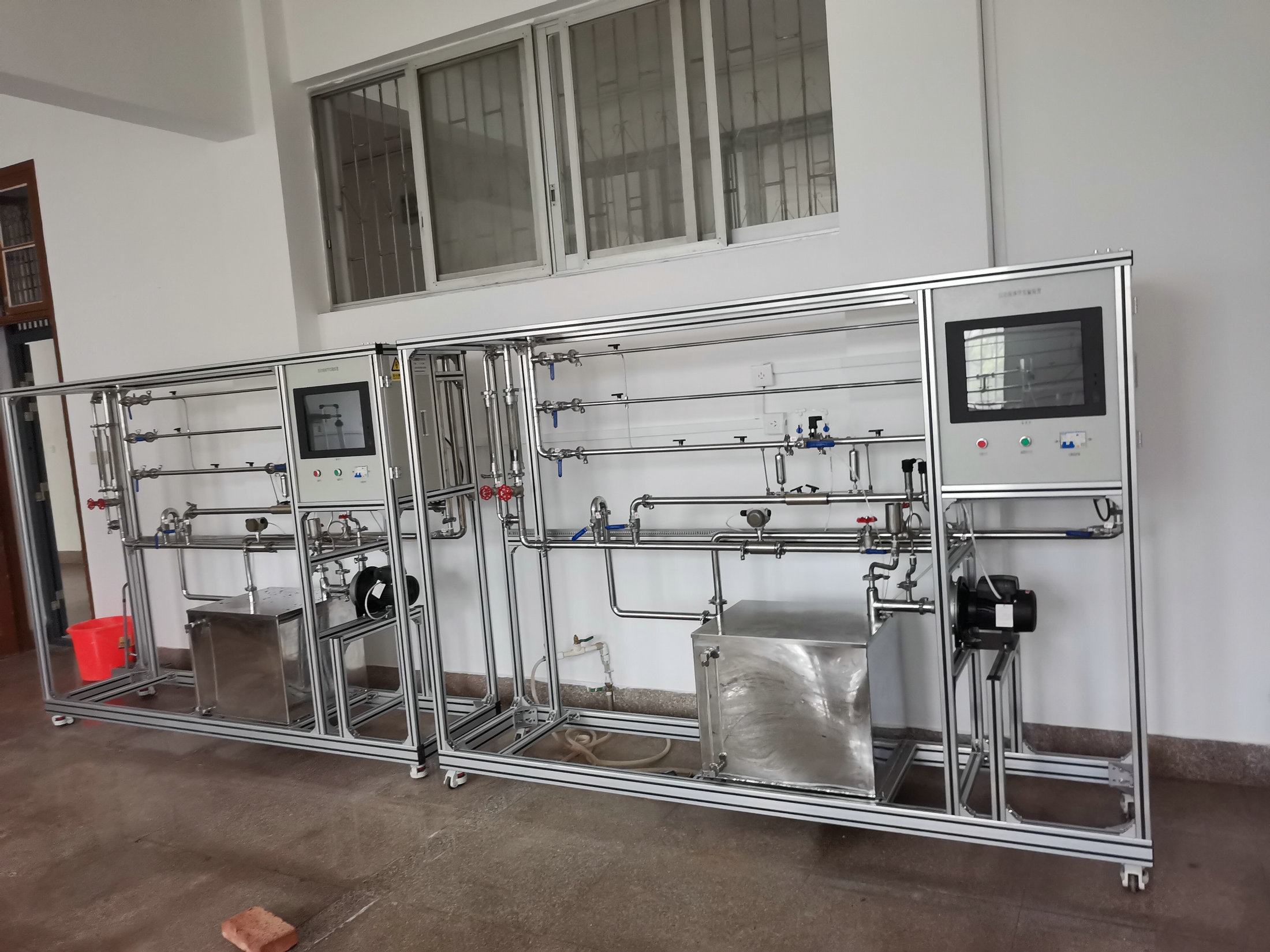

| 技術指標 | 說 明 | |||
| 裝置特點 |
實驗裝置數據穩定，重現性好，能給實驗者較明確的流體阻力概念。 2、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 3、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。 4、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運，體現了整個裝置的工藝完美性。 6、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用差壓傳感器測量，工藝美觀，操作方便。 7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。 8、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1. 學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。 2. 掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。 3. 學習壓差傳感器測量壓差，流量計測量流量的方法。 4. 學習合理選擇坐標系的方法，掌握對數坐標系的使用方法。 5. 熟悉離心泵的結構與操作方法，了解常用的測壓儀表。 6. 掌握離心泵特性曲線的測定方法、表示方法，加深對離心泵性能的了解。 7. 掌握流量計的標定方法。 8. 了解文丘里流量計流量系數C隨雷諾數Re的變化規律，流量系數C的確定方法。 9.全觸摸集成化控制，高穩定數據傳輸，硬件加密。 |
|||
| 設計參數 |
流體阻力： 光滑管：雷諾數：500～30000，液體流量：20～1600 L/h，壓差范圍：1～100KPa。常溫、常壓操作。 粗糙管：雷諾數：500～30000，液體流量：20～1600L/h，壓差范圍：5～150KPa。常溫、常壓操作。 閥門局部阻力：雷諾數：2000～15000，液體流量：100～1600 L/h，壓差范圍：10～150KPa。常溫、常壓操作。 流量及性能測定： 文丘里流量計流量：0.2～10m3/h，壓差范圍：10～150KPa。 渦輪流量計流量：0.5～15m3/h。 離心泵特性、管路性能： 液體流量：0～7.0m3/h，離心泵出口壓力：0-0.25MPa，離心泵的揚程(H)：0-25m， 離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。 液體溫度：常溫。 |
|||
| 公用設施 |
水：裝置自帶水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 電：電壓AC220V，功率1.0kW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水，外配設備：無。 |
|||
| 主要設備 |
1、粗管測量段：304不銹鋼光滑管，管內徑d—12mm，管長1500mm
2、細管測量段：304不銹鋼粗糙管，管內徑d—10mm，管長1500mm
3、局部阻力： 304不銹鋼局部管，管內徑d—20mm，1500mm，上裝閥門一個。
4、DN32渦輪流量計：0.5~15m3/h，分辨率0.01 m3/h，4-20mA遠傳輸出數字顯示，流量檢測機構。 5、文丘里流量計：文丘里喉徑：Φ13mm，304不銹鋼。 6、LZB-25水轉子流量計：流量范圍 160～1600 L/h 。 LZB-10水轉子流量計：流量范圍16～160 L/h 。 7、單相矢量變頻器，規格：（0-50）Hz。 8、壓差傳感器：壓差范圍：0~150KPa，分辨率0.01 KPa，4-20mA輸出數字顯示，壓力檢測機構。 9、壓力傳感器：測量范圍0-0.6MPa，精度0.5級；負壓傳感器：測量范圍-0.1-0MPa，精度0.5級。 10、循環水箱：≥100L，304不銹鋼，帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 11、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接。 12、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。 13、轉速：數顯，測量范圍0~2999rpm，精度1rpm。 14、304不銹鋼離心泵：功率550W，流量范圍0-7m3/h。 15、電器：接觸器、開關、漏電保護空氣開關。 16、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 17、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 18、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 19、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。 20、額定電壓：220V，總功率：1kW。 21、外形尺寸：2500×580×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 22、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生 工程化理念。 21、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。 |
|||
|
測控組成 |
變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 水流量 | 渦輪流量計 | 觸摸屏 | 變頻器 | |
| 壓差 | 壓差傳感器 | 觸摸屏 | 無 | |
| 液體溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 泵進口壓力 | 負壓傳感器 | 觸摸屏 | 無 | |
| 泵出口壓力 | 壓力傳感器 | 觸摸屏 | 無 | |
| 泵功率 | 功率變送器 | 觸摸屏 | 無 | |
| 電機轉速 | 轉速傳感器 | 觸摸屏 | 無 | |
