零部件測繪實訓桌
[規格型號]: DB-R10
[產品名稱]: 零部件測繪實訓桌
[價  格]: 詢價
[產品參數]:
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

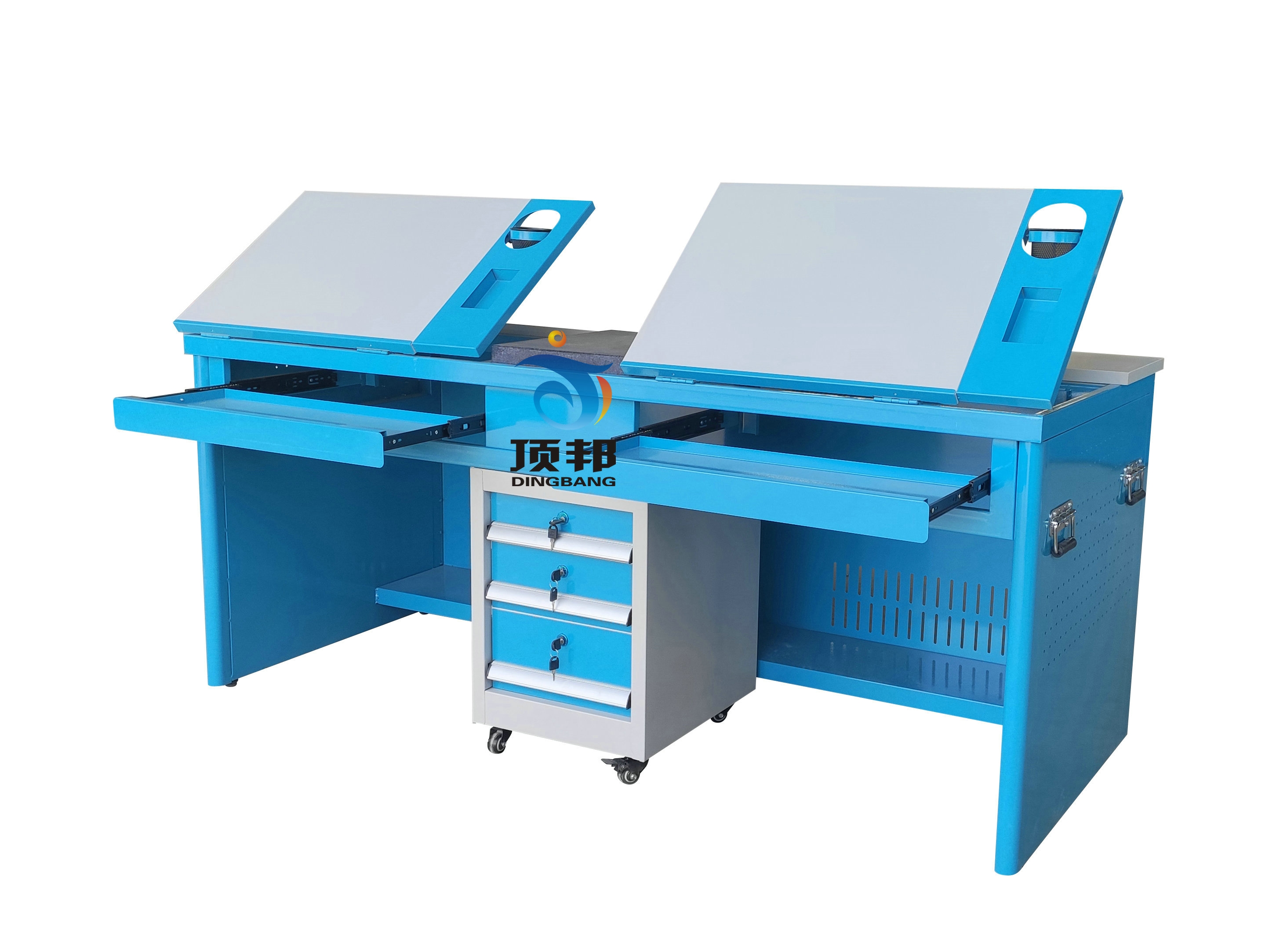

  零部件測繪實訓桌
零部件測繪實訓桌
零部件測繪實訓桌
一、技術參數
1、桌面:
前端顯示器臺面和2個位置的繪圖板,水平放置時保證桌面和繪圖桌面外觀水平平整和四周邊均對齊:三個桌面均采用25mm厚的桌面,表面貼壓優質三聚氫胺飾面(楓木色)。用封邊機對板材截面采用優質PVC封邊條封邊,沒有爆口現象。
桌腳架:
均為鋼結構,二邊腳柱板和背板的邊緣均有矩管40*40*1.0mm矩管框架,矩管外封有沖孔鋼折板,其中左、右二側腳片在矩管內、外均封有鋼板;另外在左、右腳柱片板相應位置上安裝有各二個拉手,方便抬搬實訓桌;
3、桌體上部:

零部件測繪實訓桌為電腦、繪圖和測繪工作臺面,桌架上框用扁管橫梁支撐臺面受力,繪圖板前方配置有受力橫梁。
4、桌面的左、右工位:

零部件測繪實訓桌左、右桌面為角度可調手工繪圖板(傾角角度的底部采用U字形槽的轉軸結構,采用新的鉸鏈);手工繪圖板右邊安裝有筆凹槽的功能板(可以同步傾角、固定結實不松動),繪圖板靠身邊采用鋼板三邊折板包裹繪圖板,保證結實可靠;二工位中間放置大理石平板尺寸300×400×25mm,用于零部件測量平臺。
5、
零部件測繪實訓桌手工繪圖板下方是鍵盤抽(抽屜面為鋼板三折,二端邊護手工藝),鍵盤長度是不低于70cm  方便鍵盤和鼠標的使用,采用三節耐重導軌。
6、電腦顯示放置并安裝在臺面前側的前端長條桌面上,需要開2孔+塑料線蓋, 安裝電源插座。
7、懸掛主機架:鋼制結構(不低于17cm*36cm ),承重:50Kg。
8、落地配置4個腳墊,配ABS注塑腳套,落地配有可調節腳座0-50mm。
9、大理石上油保護并覆有防油牛皮紙。
10、規格:1800×750×800mm整體結實穩定,工藝細膩平整沒有毛刺,焊縫均為滿焊;噴涂顏色為天藍色。


友情提示:

1、貨品驗收:閣下收貨時請檢查零部件測繪實訓桌的貨品外觀,核實零部件測繪實訓桌的數量及配件,拒收處于受損狀態的零部件測繪實訓桌;

2、質保:頂邦將為閣下提供零部件測繪實訓桌產品說明書內的質保條件和質保期,在質保范圍內提供對零部件測繪實訓桌的免費維修,超出條件承諾時提供對零部件測繪實訓桌的有償維修;

3、退換貨:閣下單方面原因?qū)е碌牧悴考䴗y繪實訓桌選型錯誤或零部件測繪實訓桌購買數量錯誤,造成零部件測繪實訓桌的退換貨要求,將不被接受;

4、貨期:零部件測繪實訓桌的發貨期為參考值,如您需要了解零部件測繪實訓桌的精確貨期,請與頂邦的銷售人員聯系;

5、如閣下對零部件測繪實訓桌有任何疑問,請致電:021-36334717 ,我們將由專業人士為您提供有關零部件測繪實訓桌的咨詢。
