DB-R03 繪圖桌
一.概述
工程制圖是工程界的語言,工程制圖是理工科主要的技術基礎課。如何更陸地培養學生的空間思維能力,更有效地掌握繪圖基本功,這是廣大師生多年的愿望。
繪圖桌,可以創造個理想的、清新的制圖環境與學習氣氛,有利于教學計劃的順利實施與教學質量的提高。工程制圖實訓成套設備 包括學生制圖桌、教師演示臺、高亮度投影儀活動轉椅及教學桌。

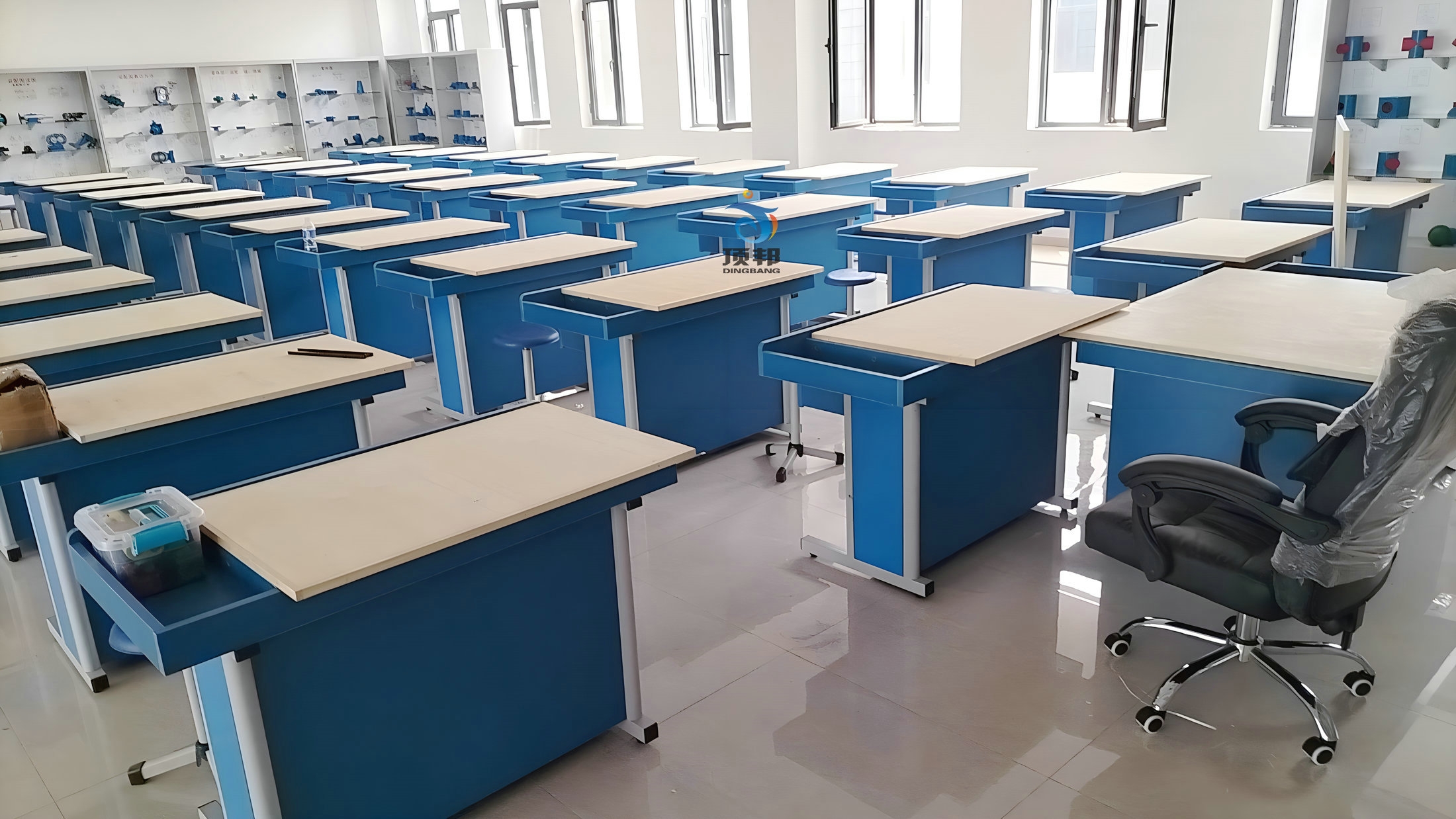

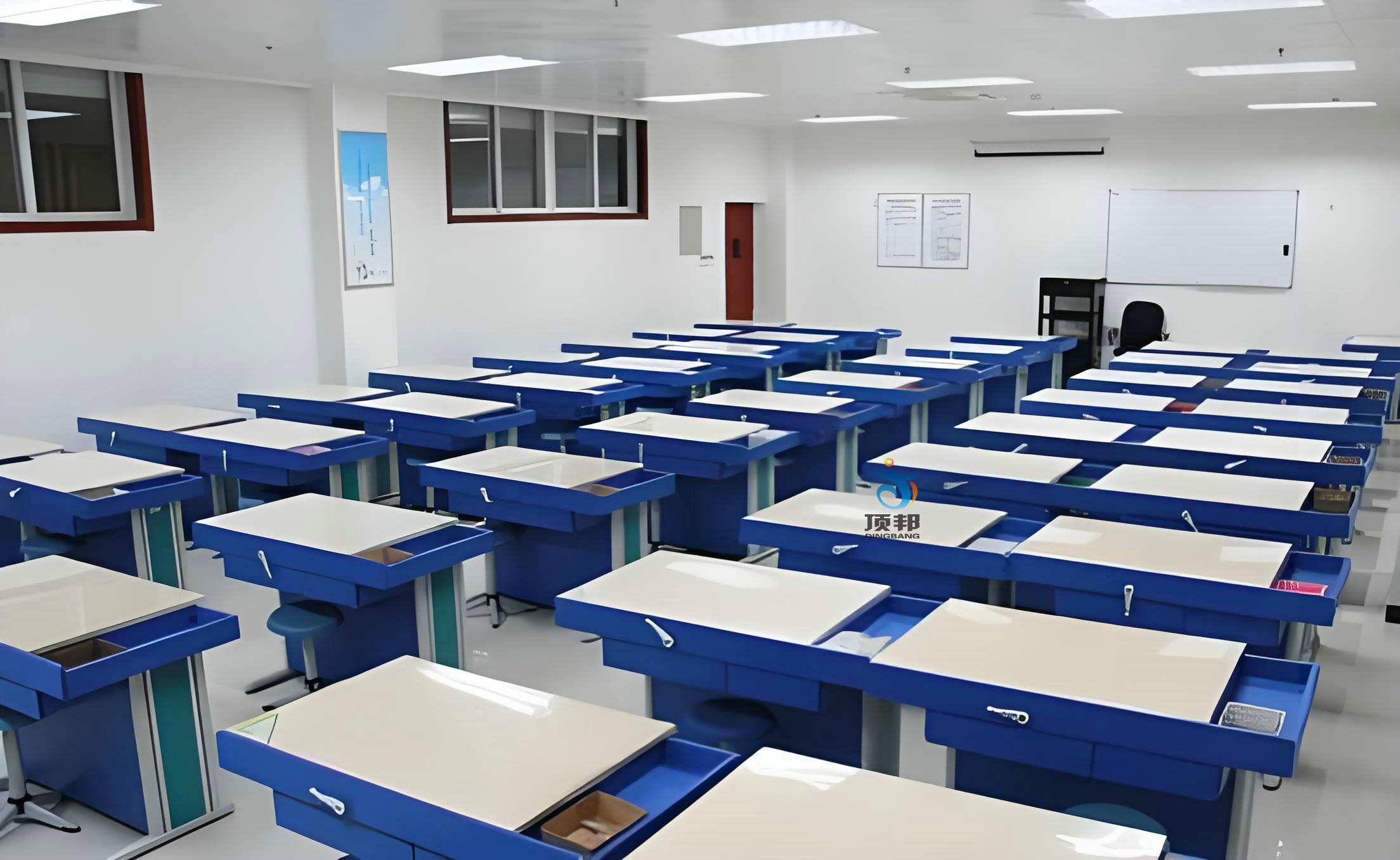

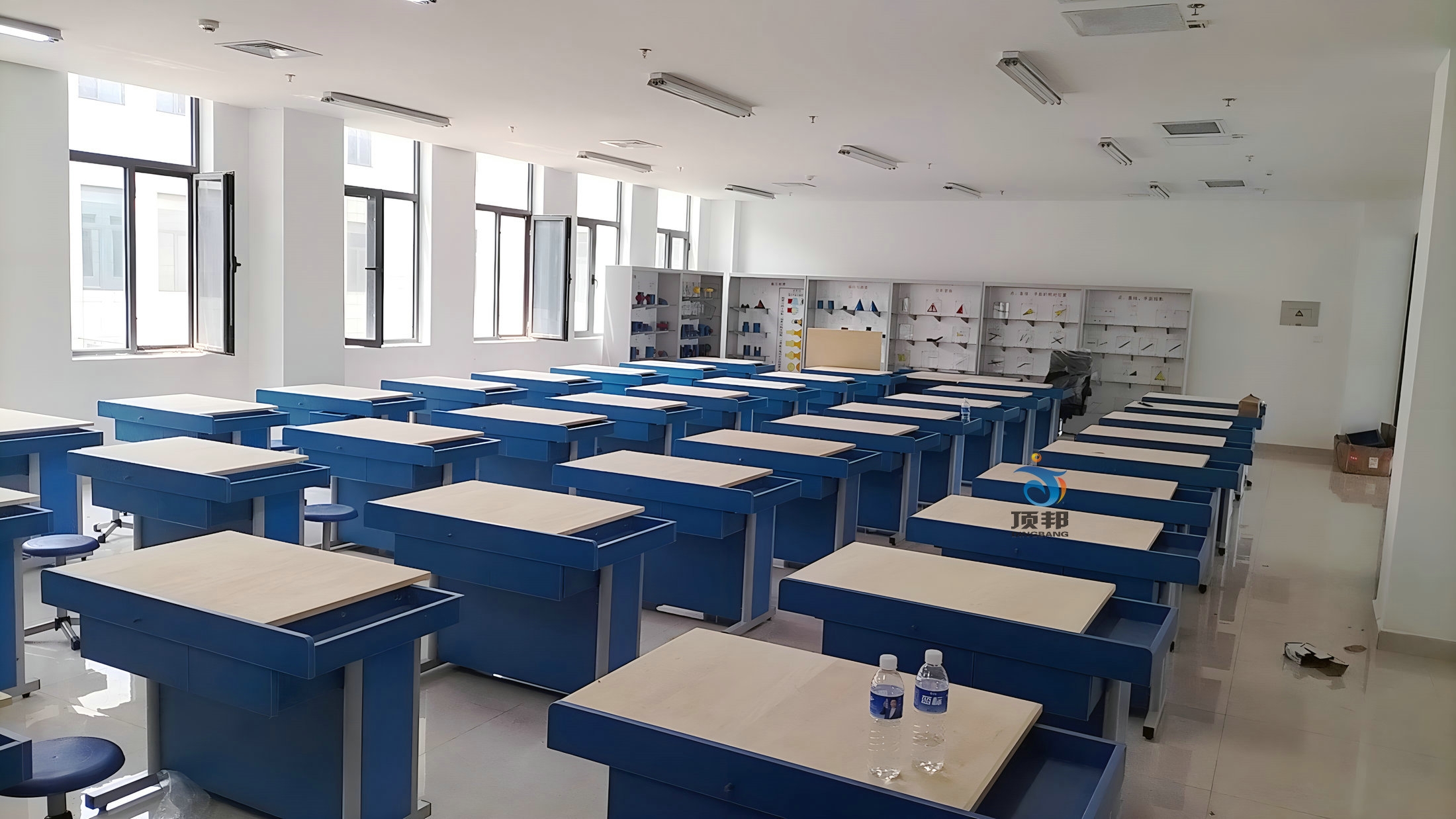

建筑工程制圖室是建筑類專業的專業基礎實驗室,主要用于學生完成建筑識圖、手工繪圖等教學任務,旨在培養學生掌握建筑圖紙的識圖技巧和手工繪圖的繪圖方法,加強學生應用新技術、新方法的訓練,提高學生發現問題、分析問題和解決問題的能力。
其中學生繪圖桌經過多年的改進,現具有實用方便,配備齊全,輕巧大方,堅固耐用、拆裝方便等特點。
桌子右面可入置儀器、工具,下面抽屜供學習資料、工具書等。
教師用的繪圖桌,除上課時供操作投影儀使用外,主要用于輔導學生時現場批改作業及示范教學用。
繪圖桌經使用后,深受廣大師生歡迎,改變了以往上下課搬圖板或繪圖沒有圖板,在寢室隨處畫等現象,大大提高了繪圖效率,改善了圖面質量,全面提高教學質量。
繪圖桌不但適用于制圖教學,也同樣適用于繼課程的設計及畢業設計。
對于非機,非土類專業,使用2號以下的圖幅,可選用小號制圖桌,這樣占地面積相應減小,附件也適當減少。本系列繪圖桌除適用于大中專技校以及各類職業學校外,各設計科研單位及工廠企業的技術部門均可使用或稍加改進后使用。
主要參數:
1、 繪圖板:
規格:900mm(長)×600mm(寬)×20mm(厚);
材質:板面為雙面三層椴木膠合板;
板面內框架為十字龍骨。

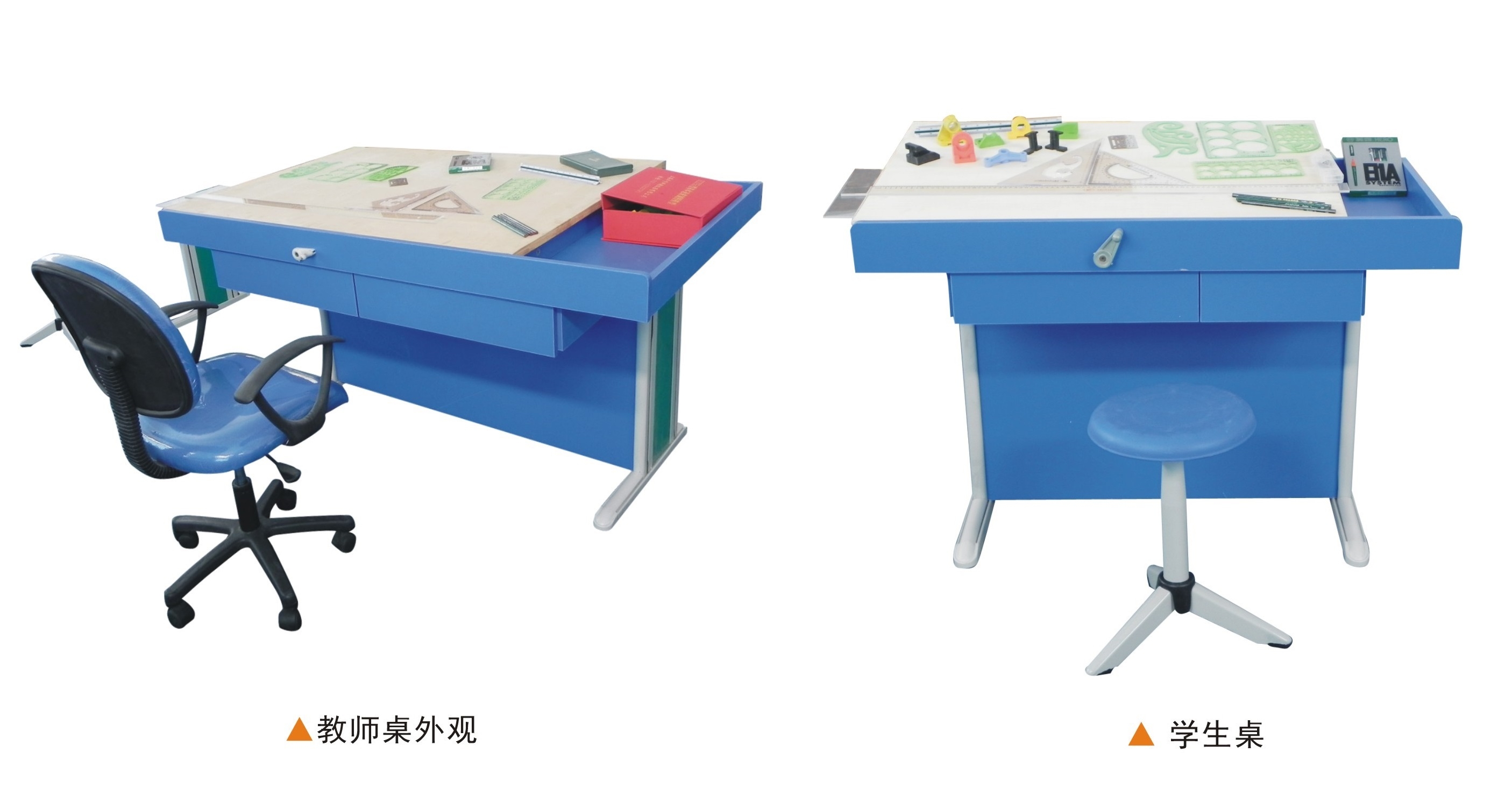

2、 繪圖桌:
規格:1100mm(長)×620mm(寬)×730mm(高);:
鋼木結構,桌體材料選用16mm厚優質雙貼面三聚胺板,桌體板截面選用優質PVC膠封;
臺面下有兩個抽屜,可放置文具、資料等;
面板下面有升降架,規格為685mm×485mm,材質合金,厚度1mm,面板傾角具有0-45°范圍可調;
桌體下部左右兩邊為1.2mm厚度的鋼質支撐架連接。
3、鋼架結構繪圖凳:
塑鋼升降凳,PVC座面,鋼管身,管身鋼材厚度1mm,烤漆處理;
凳面厚6mm,底座三錐形設計;
整體高度45cm。
工程制圖桌配置清單
序號 | 項目 | 設備及器件配置 | 數量 |
1 | 教師桌(含凳) | 153*90*80cm | 張 |
2 | 教師用設備 | 1、120cm丁字尺 | 根 |
2、120×90cm零號繪圖板 | 張 | ||
3、精密繪圖儀器(12件) | 套 | ||
4、高亮度書寫投影儀 | 套 | ||
5、投影薄膜 | 盒 | ||
6、銀幕 | 張 | ||
7、制圖基本技能掛圖(16張) | 套 | ||
8、活動轉椅 | 個 | ||
9、工程制圖模型(38件) | 套 | ||
10、 25cm曲線板 | 個 | ||
11、 30cm多用斜邊三角板 | 個 | ||
12、 美工刀 | 個 | ||
13、 三棱比例尺 | 個 | ||
14、 多功能模板 | 個 | ||
15、 大圓弧 | 個 | ||
16、不銹鋼多用擦圖片 | 個 | ||
17、畫圓模板 | 個 | ||
18、繪圖鉛筆(5支) | 只 | ||
19、81A繪圖筆 | 只 | ||
3 | 學生桌(含凳) | 110*62*73cm | 張 |
4 | 學生用設備 | 1、 90cm丁字尺 | 根 |
2、 90×60cm一號繪圖板 | 張 | ||
3、 精密繪圖儀器(5件) | 套 | ||
4、 25cm曲線板 | 個 | ||
5、 30cm多用斜邊三角板 | 個 | ||
6、 美工刀 | 把 | ||
7、 三棱比例尺 | 根 | ||
8、 多功能模板 | 個 | ||
9、 大圓弧 | 個 | ||
10、不銹鋼多用擦圖片 | 個 | ||
11、畫圓模板 | 個 | ||
12、繪圖鉛筆(5支) | 只 | ||
13、81A繪圖筆 | 只 |
