| 設備名稱 | 規格型號 | 數量 | 生產廠家 | 供貨期 | ||||||

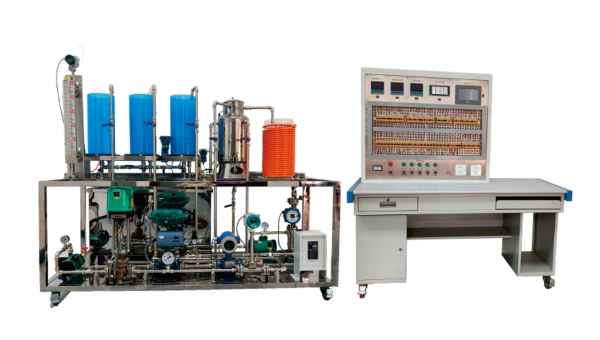

| 工程過程儀表實操培訓裝置 | DB-CG25 | 1套 | 上海頂邦教育設備制造有限公司 | 8周 | ||||||
| 一、主要工藝設備 | ||||||||||
| 序號 | 設備名稱 | 規格型號/參數說明 | 數量 | |||||||
| 1 | 對象框架 | 主體采用不銹鋼鋼架，結構堅固，外表美觀。 | 1套 | |||||||
| 外形尺寸：2400*600*1800mm（長*寬*高），帶水平調節型支撐腳輪。 | ||||||||||
| 2 | 儲水箱 | 304不銹鋼材質，容積150L，帶貯水排空底閥和蓋板，管路循環水與泵吸入口間有隔板設計。 | 1套 | |||||||
| 3 | 1號水箱 | 優質有機玻璃水箱，透明度高，容積18L，結構特殊由三個槽組成設計，保證實驗液位穩定； | 1套 | |||||||
| 4 | 2號水箱 | 優質有機玻璃水箱，透明度高，容積18L，結構特殊由三個槽組成設計，保證實驗液位穩定； | 1套 | |||||||
| 5 | 3號水箱 | 優質有機玻璃水箱，透明度高，容積18L，結構特殊由三個槽組成設計，保證實驗液位穩定； | 1套 | |||||||
| 6 | 鍋爐 | 包括加熱層（鍋爐內膽）和冷卻層（鍋爐夾套），均由304不銹鋼精制而成，內膽尺寸Ф159*400mm，夾套Ф219*400mm，鍋爐內膽內置加熱功率為3KW電加熱器。 | 1臺 | |||||||
| 7 | 盤管 | 模擬工業現場的管道輸送和滯后環節，在盤管上有溫度檢測點，它們的滯后時間常數不同，在實驗過程中可根據不同的實驗需要選擇； | 1臺 | |||||||
| 8 |
磁力 驅動泵 |
型號：：MP-55R-220電壓：220V 揚程6m 功率90W DN25， 生產廠家：上海新西山 |
1臺 | |||||||
| 9 |
磁力 驅動泵 |
型號：MP-55R-380，三相交流220v，功率180W，變頻器控制流量， 生產廠家：上海新西山 |
1臺 | |||||||
| 10 | 電磁閥 | 304不銹鋼，AC220V，DN15。 | 1臺 | |||||||
| 11 |
鍋爐防干燒保護 裝置 |
為保證實驗效果好、不降低鍋爐加熱功率的前提下，本套裝置配備了良好的防干燒保護系統，當鍋爐內膽液位低于紅色警戒水位線時，保護裝置將切斷調壓模塊輸出電壓，以有效保護電加熱管不被干燒損壞。 | 1臺 | |||||||
| 12 | 三相可控硅移相調壓裝置 | 由三相SCR同步移相觸發模塊和三相調壓模塊組成，通過標準4～20mA電流信號，對觸發模塊進行控制，進而對調壓模塊進行輸出調壓控制，控制輸出與控制信號具有很高的線性度，調壓效果好。 | 1臺 | |||||||
| 13 |
管道及 閥門 |
304不銹鋼管路、閥門系統（數量滿足工藝流程需要） | 若干 | |||||||
| 14 | 空壓泵 | 氣動儀表供氣，德力西空壓機 50L | 1臺 | |||||||
| 二、主要儀表參數 | ||||||||||
| 1 | 檢測變量 | 設備名稱 | 儀表名稱、規格及型號 | 數量 | 生產廠家 | |||||
| 2 | 溫度 | PT100鉑電阻 | 配變送器、0-100℃、4-20mA | 1臺 | 上海頂邦 | |||||
| K型熱電偶 | 0-100℃ | 1臺 | 上海頂邦 | |||||||
| 鉑電阻一體式溫度變送器 | 4-20mA 0-100℃ | 1臺 | 上海頂邦 | |||||||
| 3 | 壓力 | 壓力表 | Y100，0-0.1Mpa徑向安裝，外螺紋M20*1.5，精度1.6級 | 1臺 | 上海頂邦 | |||||
| 智能壓力變送器 | 0-100KPa 4-20mA G1/2外螺紋 | 1臺 | 上海頂邦 | |||||||
| 4 | 流量 | 電磁流量計 | 精度1.0%FS4-20mA量程0-2000L/h接口：DN15法蘭連接 | 1臺 | 合肥福斯達 | |||||
| 渦街流量計 | 精度1.0%FS4-20mA量程0-2000L/h接口：G1/2外螺紋 | 1臺 | ||||||||
| 電容液位計 |
（HART）檢測回路帶遠傳，現場顯示，精度1.0%FS4-20mA 接口：G1/2外螺紋 量程：50cm |
1臺 | 合肥福斯達 | |||||||
| 6 | 調節器 | 智能電動調節閥 | 4-20MA，可將信號反饋到上位機界面DN20-10 | 1臺 | 浙江西也納 | |||||
| 7 | 變頻器 | 4-20MA，可將信號反饋到上位機界面 | 1臺 | 三菱 | ||||||
| 8 | 電磁閥 | 24VDC電磁閥，帶開到位關到位信號反饋接口：G1/2內螺紋 | 1臺 | 德力西 | ||||||
| 9 | 氣動調節閥 |
4-20MA（HART），可將4-20MA信號反饋到上位機界面 DN20-10 |
1臺 | 上海江郎 | ||||||
| 10 | 調壓模塊 | 4-20MA，可將信號反饋到上位機界面 | 1臺 | 溫州 | ||||||
| 11 | 聲光報警系統 | 閃光報警器 | AI-302M ，8路 | 1臺 | 廈門宇電 | |||||
| 12 | 二次顯示儀表 | 智能調節儀：2個 | 與一次儀表配套使用 | 廈門宇電 | ||||||
| 流量積算儀：1個 | 廈門宇電 | |||||||||
| 無紙紀錄儀：1個 | 廈門宇電 | |||||||||
| 13 | 操作站 | 操作站為國產知名品牌，操作站主機內存16G 512固態硬盤，i7-13700F處理器，RTX3060獨立顯示器，windows10系統，帶VGA、HDMI等接口，顯示器分辨率2560*1440OP，刷新率165Hz以上，IPS面板。 | 1套 | 聯想 | ||||||
| 14 | 操作臺 | 材質為鋼材噴塑，操作臺尺寸長*寬*高為1200*600*750，配套座椅。 | 1套 | 上海頂邦 | ||||||
