| 名稱 | 單位 | 數量 | 技術參數 |
| 不銹鋼框架 | 套 | 1 |

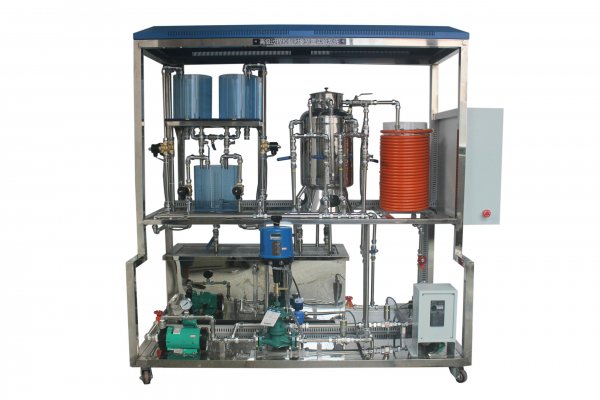

外形尺寸 1630mm×850mm×1850mm ， 主 體 框 架 采 用38*38*2.0mm 的鏡面不銹鋼方管焊接而成，對象模型安裝架采用 40*25*2.0mm 的鏡面不銹鋼方管和 38*25*2.0mm 的鏡面不銹鋼方管焊接而成，安裝底板采用 2.5mm 厚的不銹鋼工業 板制成，造型美觀，結實耐用，開放性好。 |
| 亞克力有機玻璃水 箱 | 只 | 3 | 包括上水箱、中水箱、下水箱和儲水箱。上、中、下水箱采用淡藍色優質有機玻璃，不但堅實耐用，而且透明度高，便于直接觀察液位的變化和記錄結果。上、中水箱尺寸均為：D=22cm，H=25cm；下水箱尺寸為：D=25cm，H=25cm。水箱結構獨特，由三個槽組成，分別為緩沖槽、工作槽和出水槽，進水時水管的水先流入緩沖槽，出水時工作槽的水經過帶燕尾槽的隔板流入出水槽，這樣經過緩沖和線性化的處理，工作槽的液位較為穩定，便于觀察。水箱底部均接有擴散硅壓力傳感器與變送器，可對水箱的壓力和液位進行檢測和變送。主水箱容積可以隔斷、可以組合，其中有一只水箱要求可以進行非線性實驗。刻度線要求刻在水箱內壁上，不能采用粘貼紙貼在水箱上，水箱容積不小于20升，容積可變。 |
| 儲水箱 | 只 | 1 |
采用 1.5mm 厚的鏡面不銹鋼板制成，尺寸為：長×寬×高 =68cm×52cm×43cm，容量為 152L，完全能滿足實驗的供水需要。儲水箱內部有兩個橢圓形塑料過濾網罩， 底部安裝一個放水閥，方便實驗用水的更換。 |
| 工業模擬鍋爐 | 臺 | 1 | 鍋爐要求共有三個同心不銹鋼圓筒，從里到外共分三層：內層設有電熱絲加溫裝置，第二層為冷卻層，第三層為溢流層，鍋爐由三相電加熱管加熱的常壓鍋爐，包括加熱層（鍋爐內膽）和冷卻層（鍋爐夾套），要求由不銹鋼精制而成，可利用它進行溫度實驗。配套加熱器，由可控硅移相控溫，功率達2.5KW以上。防干燒裝置，要求提供防干燒探頭。安裝水箱水標。 |
| 盤 管 | 臺 | 1 | 模擬工業現場的管道輸送和滯后環節，長35米（43圈），管徑15mm，在盤管上有三個不同的溫度檢測點，它們的滯后時間常數不同，在實驗過程中可根據不同的實驗需要選擇不同的溫度檢測點。盤管的出水通過手動閥門的切換既可以流入鍋爐內膽，也可以經過渦輪流量計流回儲水箱。它可用來完成溫度的滯后和流量純滯后控制實驗。 |
| 管道及閥門 | 套 | 若干 | 整個系統管道由敷塑不銹鋼管連接而成，所有的手動閥門均采用優質球閥，徹底避免了管道系統生銹的可能性。有效提高了實驗裝置的使用年限。其中儲水箱底部有一個出水閥，當水箱需要更換水時，把球閥打開將水直接排出 |
| 液位變送器 | 只 | 4 |
三個液位變送器分別用來對上、中、下三個水箱和鍋爐的液位進行檢測，其量程為0～3KPa(以實際的水箱高度為準)，用于測量水箱液位高度，為直流24V供電、標準兩線制接線4～20mA變送輸出、精度0.5級，采用工業用的擴散硅壓力變送器，帶不銹鋼隔離膜片，同時采用信號隔離技術，對傳感器溫度漂移跟隨補償。 增加1個壓力變送器，0-100kpa，來測量管路的壓力，增加實驗為管路恒壓控制實驗。 |
| 溫度傳感器 | 只 | 5 | 裝置中采用了六個Pt100鉑熱電阻溫度傳感器，分別用來檢測鍋爐內膽、鍋爐夾套、盤管（有3個測試點）以及上水箱出口的水溫。Pt100測溫范圍：-200～+850℃。 |
| 流量計 | 只 | 2 | 采用渦輪流量計，渦輪流量計的傳感器部分為渦輪結構，是一種速度式檢測儀表，用于檢測水流量的大小，當流量很小時其精度也不會降低。公稱通徑：10 毫米（管螺紋 G1/2″）； 量程：0～1.2m3/h；精度：1 級；輸出信號： 4～20mA DC（兩線制）；供電電源：DC24V |
| 鍋爐防干燒保護裝置 | 只 | 1 | 為保證實驗效果好、不降低鍋爐加熱功率的前提下，本套裝置配備了良好的防干燒保護系統，當鍋爐內膽液位低于紅色警戒水位線時，保護裝置將切斷調壓模塊輸出電壓，以有效保護電加熱管不被干燒損壞。 |
| 電動調節閥 | 套 | 1 | 電動調節閥是新一代超小型電子式一體化直行程電動調節閥。采用精小型電動執行器伺服放大器，它以220V交流電源為驅動電源，輸入標準的4～20mADC控制信號，經伺服放大器控制，使電機帶動減速器運行而產生軸向推力，使閥芯移動，改變閥門的開度，達到對液位，流量等工藝參數的調節，從而實現自動控制的目的。超小型直行程單座電動調節閥。廣泛應用于電力、暖通中央空調、冶金、輕工等行業的自動化控制系統，更適用于高校教學和科研設備。 閥體為鑄鐵材質，閥芯為不銹鋼材質，國標法蘭安裝，DC4～20mA電流信號控制，工稱通徑DN15。該調節閥為直行程氣動控制調節閥，具有精度高、技術先進、體積小、重量輕、推動力大、耗氣量少、可靠性高、操作方便等優點。由控制器直接發送模擬信號控制閥門定位器，閥門定位器驅動執行機構動作，使用和校正都非常方便； |
| 水泵 | 只 | 2 | 本裝置采用磁力驅動泵，流量為30升/分，功率為90W。泵體完全采用不銹鋼材料，以防止生銹，使用壽命長。本裝置采用兩只磁力驅動泵,一只為三相380V恒壓驅動，另一只為三相變頻220V輸出驅動。三相磁力驅動泵，噪音低，壽命長，揚程達12米 |
| 電磁閥 | 只 | 1 | 在本裝置中，其中一只作為電動調節閥支路和變頻支路的連通閥，起接通和關斷兩條支的作用。另外六只作為各液位水箱兩條支路的進水閥門。工作壓力：最小壓力為0Kg/㎝2，最大壓力為7Kg/㎝2；工作溫度：－5～80℃；工作電壓：24VDC。 |
| 二相移相調壓裝置 | 只 | 1 | 采用二相全隔離一體化交流移相調壓器模塊，采用SMT工藝，DCB陶瓷基板，有LED電源指示和LED輸出調節量指示，控制參數：可輸入0～5V、0～10V、4～20mA；輸出參數：額定工作電壓：380VAC±10%；電網頻率：50Hz；斷態峰值截止電壓VP：≥1200VPK；電小負載電流：100 mA；斷態漏電流：<12 mA；關斷最大延時：10ms；調節響應時間：10ms； |
| 電加熱管 | 只 | 1 | 由三根0.7KW電加熱管星形連接而成，用來對鍋爐內膽內的水進行加溫。 |
| 交流變頻控制 | 只 | 1 | 本系統采用的變頻調速模塊為多功能、緊湊型產品，具備V/F控制、通用磁通矢量控制、最佳勵磁控制等，運行特性：多段速15速、PID控制、輸出電流檢測、異常時再試功能、零電流檢測；輸出頻率范圍：0.2～400Hz；頻率設定分辨率：0.06Hz/60HZ；頻率精度：最大輸出頻率的±0.1%以內；控制信號輸入為4～20mADC或0～5VDC，交流220V變頻輸出用來驅動三相磁力驅動泵。 |
| 鍋爐保護系統 | 套 | 1 | 當鍋爐內膽液位低于加熱水位線時，保護裝置將切斷調壓模塊輸出電壓，以有效保護電加熱管不被干燒損壞，當水位高于加熱最低水位時，調壓模塊才能啟動加熱。有效防止燒壞加熱棒。 |
| 電氣控制及標準信號轉接箱 | 套 | 1 | 電氣控制及標準信號轉接箱中，電氣控制箱包括電源裝置、變頻器、溫度調溫裝置及設備的基本保護裝置，標準信號轉接箱對外提供與 DCS 控制系統及其他控制系統連接的標準接口，方便系統的擴展。 |
| 電氣輔助器件 | 套 | 1 | 各種維護用的螺絲刀、扳手、生料帶、電工膠帶、出水管等工具， 各主要器件的使用說明書 |
| 序號 | 信號名稱 | 信號范圍 | 信號類型 |
| 1 | 調節閥支路流量 | 0～1.2 ㎡/H | 二線制，4～20mA |
| 2 | 變頻泵支路流量 | 0～1.2 ㎡/H | 二線制，4～20mA |
| 3 | 滯后盤管出口流量 | 0～1.2 ㎡/H | 二線制，4～20mA |
| 4 | 上水箱液位 | 0～3KPa | 二線制，4～20mA |
| 5 | 中水箱液位 | 0～3KPa | 二線制，4～20mA |
| 6 | 下水箱液位 | 0～3KPa | 二線制，4～20mA |
| 7 | 鍋爐水溫 | 0～100℃ | 100～138.5Ω |
| 8 | 夾套水溫 | 0～100℃ | 100～138.5Ω |
| 9 | 盤管水溫3個點 | 0～100℃ | 100～138.5Ω |
| 10 | 變頻器控制信號 | 0～50Hz | 4～20mA |
| 11 | 變頻器反饋信號 | 0～50Hz | 4～20mA |
| 12 | 調壓模塊控制信號 | 0～100% | 4～20mA |
| 13 | 電動調節閥控制信號 | 0～100% | 4～20mA |
| 14 | 電動調節閥反饋信號 | 0～100% | 4～20mA |
