| *工作臺面積 | ≥370×200mm |
| T型槽 | 10×3 |
| 工作臺最大承重 | 30Kg |
| *X向行程/導軌/滾珠絲杠形式 | ≥350mm/線軌/進口滾珠絲桿 |
| *Y向行程/導軌/滾珠絲杠形式 | ≥200mm/線軌/進口滾珠絲桿 |
| *Z向行程/導軌/滾珠絲杠形式 | ≥200mm/線軌/進口滾珠絲桿 |
| X向快速移動速度 | 3m/min |
| Y向快速移動速度 | 3m/min |
| Z向快速移動速度 | 3m/min |
| *主軸電機功率 | ≥0.37Kw |
| *主軸轉速（變頻） | ≥50-2800rpm（無級調速） |
| 選用刀具直徑范圍 | 1-16mm |
| *定位精度 | ±0.01mm |
| *重復定位精度 | ±0.008mm |
| 數控系統控制軸數 | ≥3軸 |
| *機床外形尺寸(長寬高) | ≥1200×720×1500mm |
| *數控系統/分辨率 | FANUC 0I MATE MD/0.001mm |
| 序號 | 項目 | 培訓內容 |
| 1 | 編程 |
1） 程式組成、坐標系介紹、五大機能介紹及講解 2） 指令特別介紹講解 3） 綜上內容舉例講解 |
| 學員練習編程 | ||
| 2 | 操作 |
1) 機床整體結構、開機步驟、操作面板按鍵功能介紹 2) 加工程式編輯、操作講解、學員練習編輯程式 |
|
1) 刀具補正方法及工件移動設定講解及學員練習 2) 程式測試步驟講解及學員練習 3) DNC操作方法及學員聯系 4) 機床操作注意事項及防撞車注意事項 |
||
| 3 | 機械維護 |
1）機械結構介紹 ·主軸結構介紹 ·X、Y、Z軸結構介紹 ·刀庫換刀機構介紹(加工中心) ·冷卻及潤滑系統結構介紹 |
|
1) 常見機械故障及維護： ·主軸異聲 ·X、Y、Z軸異聲及方向尺寸不準 ·油路故障排除 ·撞車處理過程 |
||
| 4 | 電器維護 |
1） 常見電器元件及符號介紹 2） 基本電器知識介紹 3） 機床CNC電器控制圖講解 |
|
1) 常見電器故障排除 ·常見處理方法 ·伺服報警處理 ·模組及主機板指示燈說明 2) 參數含義及修改方法，診斷DGN中信號查找及修改方法說明 |
||
| 5 | 測試 |
程式操作測試 機械、電器維護 |
| 序號 | 材料名稱與規格型號 | 數量 | 單位 |
| 1 | 數控系統（采用FANUC 0I MATE MD） | 1 | 臺 |

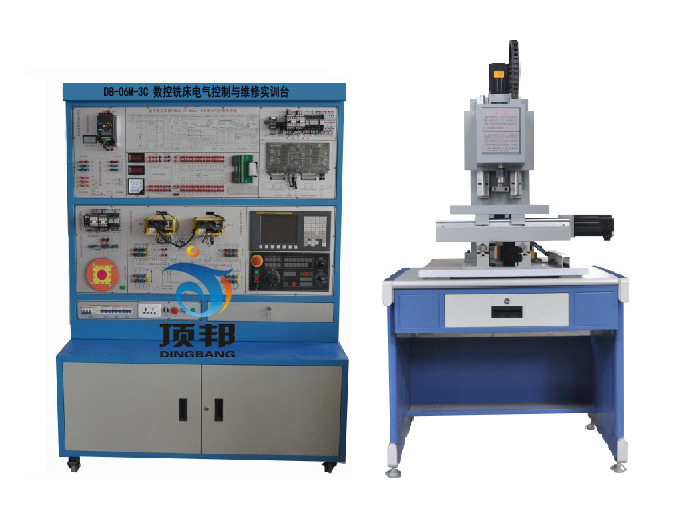

| 2 | 機床實訓控制臺（采用鐵質鈑金噴塑結構） | 1 | 臺 |
| 3 | 半實物銑床 | 1 | 臺 |
| 4 | 手搖脈沖發生器（手輪）（安裝在面板上） | 1 | 臺 |
| 5 | 軸選、倍率開關 | 2 | 只 |
| 6 | 冷卻泵電機 | 1 | 臺 |
| 7 | 三相交流伺服電機（βis系列）(安裝在半實物上) | 3 | 臺 |
| 8 | 交流伺服單元（βis系列，安裝在面板上） | 3 | 臺 |
| 9 | X、Y、Z軸正負限位、機床回零開關（安裝在半實物上） | 3 | 只 |
| 10 | 變頻主軸電機（安裝在實物上） | 1 | 臺 |
| 11 | I/O板 | 1 | 塊 |
| 12 | 分線器(FS-50BB) （安裝在面板上） | 1 | 塊 |
| 13 | 電壓表6L2（0~450V）（安裝在面板上） | 1 | 只 |
| 14 | 電壓表85L17（0~450V）（安裝在面板上） | 1 | 只 |
| 15 | 24V數字直流電壓表（安裝在面板上） | 2 | 只 |
| 16 | 滅弧器31TX1-31A03（安裝在面板上） | 1 | 只 |
| 17 | 交流接觸器CJX1-22（正泰）（安裝在面板上） | 2 | 只 |
| 18 | 直流繼電器MY2N（安裝在面板上） | 4 | 只 |
| 19 | KT18-32（安裝在面板上） | 3 | 只 |
| 20 | 斷路器DZ47-60-C5（安裝在面板上） | 2 | 只 |
| 21 | 漏電保護器DZ47LE-32（安裝在柜上） | 1 | 只 |
| 22 | EL（安裝在面板上） | 1 | 只 |
| 23 | 風機（安裝在柜內）（安裝在面板上） | 2 | 只 |
| 24 | 急停開關（強電）（安裝在面板上） | 1 | 只 |
| 25 | 急停開關（驅動）（安裝在副面板上） | 1 | 只 |
| 26 | 鑰匙開關（安裝在副面板上） | 1 | 只 |
| 27 | 風機開關（安裝在面板上） | 1 | 只 |
| 28 | 照明開關（安裝在面板上） | 1 | 只 |
| 29 | 單相電源插座（安裝在柜上） | 1 | 只 |
| 30 | RS232通訊模塊（安裝在柜側面） | 1 | 只 |
| 31 | 電源指示燈（安裝在柜上） | 1 | 只 |
| 32 | 信號連接線（安裝在面板上） | 54 | 條 |
| 33 | 強電連接線（安裝在面板上） | 26 | 條 |
| 34 | 直流24V電源（安裝在柜內） | 2 | 臺 |
| 35 | 650W變壓器（安裝在柜內） | 1 | 臺 |
| 36 | 1500W變壓器（安裝在柜內） | 1 | 臺 |
| 37 | 12W變壓器（安裝在柜內） | 1 | 臺 |
| 38 | 鑰匙（每套2把） | 1 | 套 |
| 39 | CAD/CAM軟件光盤 | 1 | 張 |
| 40 | FUANC 0I –MATTE MD操作說明 | 1 | 本 |
| 41 | FUANC 0I –MATE MD維修手冊 | 1 | 本 |
| 42 | FUANC 0I –MATE MD參數說明 | 1 | 本 |
| 43 | 實訓臺指導書 | 1 | 本 |
