[規格型號]：	DB-06M-3A
[產品名稱]：	數控加工中心考核實訓設備
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

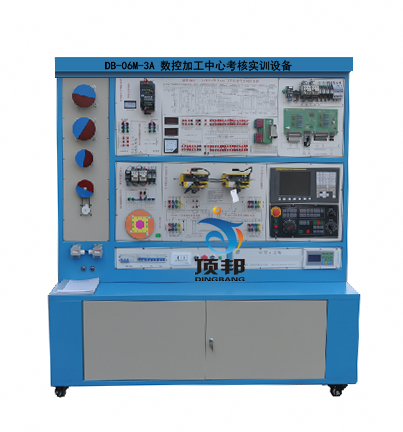

DB-06M-3A 數控加工中心考核實訓設備

一、產品概述
數控加工中心考核實訓設備是專門為職業院校、技工學校、職業教育培訓機構研制的數控銑床/加工中心維修技能實訓考核設備，根據機電類行業中數控機床維修技術的特點，并結合數控機床裝調維修工的技能鑒定要求，對數控機床電氣控制及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了數控系統應用、PLC控制、主軸調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，強化了學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合數控機床裝調維修工、車工等工種的考核與鑒定。

二、產品特點
1.產品依據數控機床裝調維修工職業及崗位的技能要求，結合數控機床維修技術領域的特點，能讓學員在較為真實的環境中進行訓練，以鍛煉學員的職業能力，提高職業素養。
2.產品結合目前國內數控系統的使用情況，以及數控教學和設備的現狀，提供了發那科數控系統，符合目前國內數控教學的現狀和特點，為數控教學和實操訓練提供支撐。
3.以實際工作任務為載體，根據工作任務開展過程中的特點劃分實施環節，分系統設計、電氣安裝與連接、機械裝配與調整、機電聯調與故障排除、機床精度檢測、機床試加工等幾個真實工作過程的職業實踐活動，再現典型數控機床電氣控制及機械傳動的學習領域情境，著重培養學員對數控機床的機械裝調、電器安裝接線、機電聯調、故障檢測與維修、數控機床維護等綜合能力。
4.與實際應用技術相結合，包含數控系統應用、PLC控制、主軸調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，培訓學員對數控機床裝調的基本工具和量具的使用能力，強化學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力。
三、技術性能
1．輸入電源：三相四線AC380V～10% 50Hz
2．裝置容量：≤8kVA
3.故障考核：16項（智能型）
4、外形尺寸：1370mm×750mm×1800mm（機床實訓柜）
5、具有數控加工中心故障診斷維修考核功能，可設置數控機床16個典型的電氣故障�？己讼到y(tǒng)采用智能考核的方式，并具有聯網的功能。故障可通過計算機設置，也可在智能考核終端上設置。學生對故障現象進行分析，在考核終端上輸入相應的故障代碼進行故障排除、自動評分、成績統計等方便的實訓結果評價功能。
四、產品結構和組成
1．系統由機床實訓柜、電機等組成。
2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面下方裝有數控系統和操作面板、伺服放大器、PMC練習單元，正面上方安裝機床電氣電路，器件布局與實際機床廠的模式一致。上面裝有交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電氣柜底背部還設有變壓器和接地端子等。
3．系統采用三相四線AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異�；虺霈F(xiàn)短路情況時自動動作，保護人身和設備安全。
4．?dāng)?shù)控系統采用發那科廠家的主流數控系統，能滿足不同類型機床的實訓教學。
5．X、Y、Z軸由交流伺服電機驅動，主軸由FANUC伺服調速控制。
6. PMC練習單元具有輸入、輸出、能模擬斗笠式和圓盤式刀庫控制、主軸換檔等功能。
五、實訓項目
1．電路設計、設備安裝和電路連接
（1）數控系統的安裝、接線
（2）系統啟�？刂齐娐返脑O(shè)計與接線
（3）主軸調速系統的電路設計、伺服主軸的安裝與接線
（4）交流伺服驅動系統的電路設計、驅動器、伺服電機的安裝與接線
（５）冷卻控制系統的電路設計、器件安裝與接線
（６）急停、限位控制回路的設計與接線
（７）手搖脈沖發生器的接線
2．?dāng)?shù)控機床的功能調試
（1）數控系統的基本操作
（2）數控系統基本參數的設置與調試
（3）數控系統進給軸參數設置與調試
（4）數控系統主軸參數設置與調試
（5）放大器參數設置與調試
（6）主軸參數設置與調試
3．?dāng)?shù)控機床的程序編制與模擬加工
（1）數控加工中心編程
（2）數控加工中心模擬加工
4．?dāng)?shù)控機床的PMC練習
（1）數控加工中心基本PMC編程及控制
（2）數控加工中心斗笠式刀庫PMC編程及控制
（3）數控加工中心圓盤式刀庫PMC編程及控制
（4）數控加工中心主軸換檔PMC編程及控制
六、系統配置

序號	名稱	主要部件、器件及規格	數量	備注
1	機床實訓柜	1370mm×750mm×1800mm	1
2	數控系統	FANUC 0I MATE MD	1	8.4吋彩屏
3	伺服放大器	FANUCβiSVSP20/20/40-7.5	1
4	伺服電機	FANUC βiS4/4000	3
5	主軸電機	FANUC βiI3/10000	1
6	IO單元	A02B-0309-C001	1
7	電子手輪	手搖脈沖發生器（帶軸選、倍率）	1
8	電器元件	漏電保護器、斷路器、交流接觸器、繼電器、傳感器、連接線等	1
9	PMC練習模塊	96/64點	1
10	電氣控制電路圖	含故障點	1
11	用戶手冊	FANUC 0I –MATE－D	3
12	維修手冊	FANUC 0I –MATE－D	1
13	參數說明	FANUC 0I –MATE－D	1
14	連接說明書	FANUC 0I –MATE－D	1
15	實驗指導書		1
16	智能考核系統模塊	含軟件與硬件	1
17	交流接觸器	CJ20-12	1	正泰
18	開關電源	S-350-24	1	臺灣明緯
19	帶漏電斷路器	DZ47LE-32-16A	1	正泰

友情提示：

1、貨品驗收：閣下收貨時請檢查數控加工中心考核實訓設備的貨品外觀，核實數控加工中心考核實訓設備的數量及配件，拒收處于受損狀態的數控加工中心考核實訓設備；

2、質保：頂邦將為閣下提供數控加工中心考核實訓設備產品說明書內的質保條件和質保期，在質保范圍內提供對數控加工中心考核實訓設備的免費維修，超出條件承諾時提供對數控加工中心考核實訓設備的有償維修；

3、退換貨：閣下單方面原因?qū)е碌臄?shù)控加工中心考核實訓設備選型錯誤或數控加工中心考核實訓設備購買數量錯誤，造成數控加工中心考核實訓設備的退換貨要求，將不被接受；

4、貨期：數控加工中心考核實訓設備的發貨期為參考值，如您需要了解數控加工中心考核實訓設備的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對數控加工中心考核實訓設備有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關數控加工中心考核實訓設備的咨詢。
