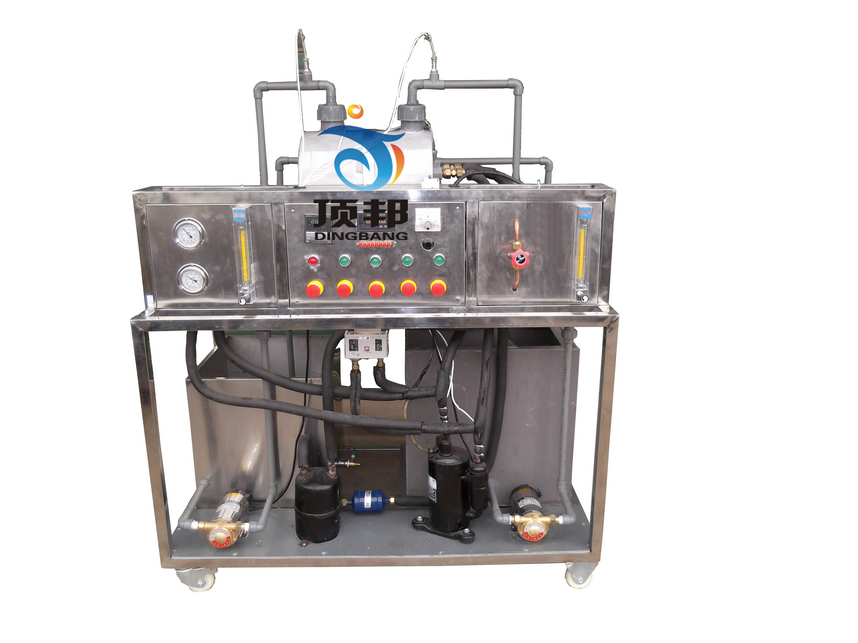

DB-ZL09  制冷壓縮機性能測定實驗裝置

實驗?zāi)康模?br /> 1、加深了解制冷循環系統的組成。
2、學習測定制冷機性能的方法。
3、通過對新型蒸發器、冷凝器的進出水水溫的檢測，計算壓縮機的制冷量、壓縮機效率、制冷系數及蒸發器冷負荷、冷凝器的換熱量。

主要配置：
全封閉制冷壓縮機、冷凝器、節流閥、蒸發器、冷水泵、熱水泵、玻璃轉子流量計,水箱、電加熱裝置、液體轉子流量計、8路萬能巡檢儀、溫度傳感器、高低壓控制器、干燥過濾器、儲液罐、電流表、電壓表、壓力表、不銹鋼移動式實驗臺等組成。

技術參數：
輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率1.2KW。
實驗臺采用封閉式制冷壓縮機，蒸發器和冷凝器均為水換熱器。壓縮機的軸功率通過輸入電功率來測算。制冷工質采用R11。
測量參數：電壓：0～250V，電流：4～5A，水流量40～400L/h，排氣壓力1.5Mpa，吸氣壓力 0.04～0.07Mpa.
4、冷、熱水泵參數： 流量: 20L/min ，揚程：12m，功率：120W。
5、蒸發壓力表量程-0.1-1.6MPa,冷凝壓力表量程-0.1-0.9MPa。
6、冷水箱: 不銹鋼,容積：80L（冷水箱有蓋密封，防止落灰，配有液位顯示裝置；水箱入口配有浮球閥以保證水箱水位恒定）。
7、熱水箱 :不銹鋼,容積：60L，加熱功率2.0KW（熱水箱有蓋密封，與冷水箱獨立，配有液位顯示裝置）。
8、溫度由高精度溫度傳感器測量，高精度萬能信號輸入巡檢儀顯示。
9、外形尺寸：1400×650×1600mm，外形為不銹鋼可移動支架，帶雙剎車輪。
