實驗?zāi)康模?br /> 1、學會使用溫度的各種測量的方法。
2、學會使用各種測溫方式的線路連接及操作。

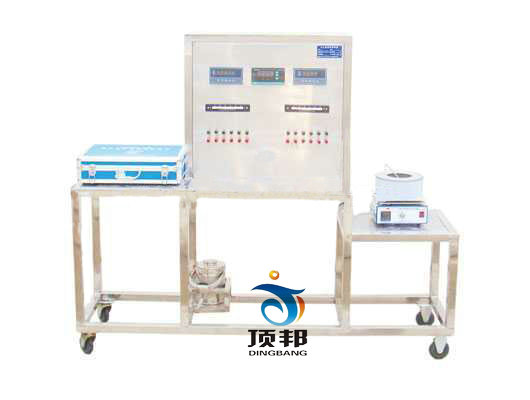

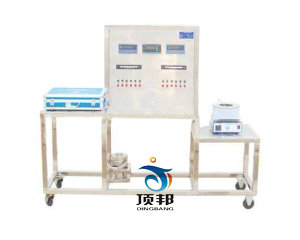

主要配置：
溫度傳感器、壓力傳感器、壓差傳感器、電加熱器、管路、不銹鋼管路與控制箱。
技術參數：
1、有萬能輸入與輸出，可以輸入熱電偶，電阻、電流、電壓信號，并能用于溫度、流量、壓力、壓差、重量等參數的測量，除使用不同測溫元件外，還通過改變控制方式來改變控制精度。
2、一臺儀表采用毫安電流控制，直接控制電子繼電器的開關，由此完成對溫度的控制。而另一臺采用繼電器常開常閉觸點控制交流接觸器的通斷，以此完成對 加熱溫度的控制。由于兩種控制方式的不同，控制加熱。
3、的精度也不相同。實驗采用插接式連接，由學生自己動手完成開關、儀表、電子元件的連接，并學習不同儀表設置對控制精度的影響。同時，該裝置配備一個管式反應器，學生可以改變不同的控制位置，來觀察不同的控制點對控制結果的影響。
4、該裝置工作電壓220V，設備面板為不銹鋼制造，
5、設備尺寸：（長）500×（高）600×400（寬），（自動化儀表連接實驗），為臺式設備，需放在實驗臺上進行實驗。
