[規格型號]：	DBKS-2
[產品名稱]：	戶式(別墅)家用中央空調實驗實訓裝置
[價　　格]：	詢價
[產品參數]：
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

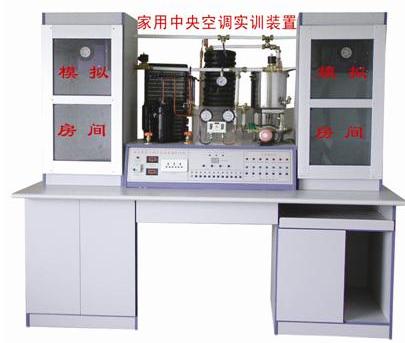

DBKS-2 戶式(別墅)家用中央空調實驗實訓裝置

隨著社會的發展，人們的生活水平不斷提高，家用中央空調在、賓館、寫字樓、商住樓高檔公寓、復式樓、高級別墅等許多方面得到越來越廣泛的應用。中央空高調的設計、管理、維修在現代生活中也越來越重要。為便于人們了解、學習中央空調的基本原理、基礎知識，掌握其管理、維護及維修方法，本公司專業技術人員開發生產中央空調系列產品。
為了更好地滿足各大院校的教學需要，在原來開發的中央空調實驗設備的基礎上，配備了RS-232串行通訊接口，可直接與電腦連接，由電腦控制軟件控制整個實驗臺的運行，包括：總控臺啟動、制冷、制熱、制冷、制熱的溫度設定等。
最大的特點是，通過傳感器將空調狀況實時反饋至電腦，能夠同時顯示蒸發器、冷凝器、冷卻風機、壓縮機的進出口溫度，隨時顯示制冷或制熱的設定溫度。有利于教學記錄、采樣、通過打印可提供進行理論分析的根據。本實驗設備配備了電腦插口、電壓表、電流表、壓力表、溫度顯示器、工作指示燈、故障演示按鈕、壓縮機、蒸發器(螺旋管)、冷凝器、壓力控制器、毛細管、過濾器、膨脹閥、視液鏡、儲液器、工作水泵、加水水泵。
中央空調實驗設備是將中央空調微型化，同時保持整個中央空調系統的完整性和合理性。本實驗系統采用微機控制手動操作能單獨演示中央空調的夏天制冷、冬天制熱循環，控制系統由電腦控制與手動控制方法演示。為了解各種參數的變化情況和系統的工作狀況。實驗臺增加了一些輔導結構，使其能人為地制造各種實際中可產生的系統故障，方便學員了解故障的產生和排除故障的方法。
戶式(別墅)中央空調工作原理：先由機組制取冷凍水(或熱水)、冷(熱)水通過水泵加壓輸送到室內各個風機盤管，在通過風機盤管的表冷器，將室內空氣降溫(或升溫)從而達到調節室內空氣溫度的目的，機組輸送的傳熱媒介為水，只要考慮足夠的水泵揚程，就可以運程供冷暖，而且制冷管路集中在室外側，減少冷劑泄露的可能性，雙系統機組有兩個完全獨立的制冷系統，進一步提高了機組的可靠性。
系統在產生這些故障后，按照說明書中列出的各種解決方法，系統能很快恢復正常

一、中央空調微機控制實驗設備主要技術參數

項目	主要技術參數		備注
	制冷	制熱
電源	~50Hz 220V
額定功率	1000W	1000W
額定電流	4.5A	4.5A
制冷劑	R22 2Kg
外形尺寸	210×105×180(cm)
工作水泵制冷、制熱	2.5 m3/h 揚程＞15米
風機盤管	1000 m3/h
輸入功率	輸入功率≤1.5KVA
環境溫度	－10℃到40℃
人身安全保護功能	具有漏電、過流保護功能
溫度巡測功能	檢測各關鍵部位的工作溫度

注：以上參數若有變動，以產品所注參數為主。
二、操作說明
(一) 實驗前準備工作
接通總控臺電流，合上空氣開關，首先，查看微機控制臺信息是否正常，觀察有無綠燈閃亮，若沒有要檢查輸入接口或電源。然后，進行加水。
加水方法：將家庭自來水管直接接以加水閥上，打開自來水閥加水，打開放氣閥直至放氣閥有水流出來，才能確定水系統水基本加滿，關閉放氣閥加水完成。一般不關閉加水閥，因為加水系統有單向止回閥自來水會自動給水系統供水，水系統的水不會到流到自來水管里。如果有些地方自來水水壓低，無法加水，可以打開供水水泵進行手動加水。
(二)操作過程
1、制冷實驗
在確保水已加滿后，打開工作水泵K4，冷卻風機K6、壓縮機K3、電磁閥ⅠK1、電磁閥ⅡK2、處于工作狀態（綠燈亮），供水水泵K7處于關閉狀態（紅燈亮）。選擇功能按鈕選定“制冷”處，把制冷溫控傳感器放入蒸發器表面，所顯示的是蒸發器的當時溫度。根據要求選擇設定按鈕，確定溫度，（注：設定溫度必須低于當時蒸發器的溫度，否則，壓縮機不能工作），此時，制冷指示燈亮。
待制冷至設定的溫度時，即會自動停機。第二次啟動之前要將壓縮機延時選擇定為8—10分為宜，使壓力平衡，方可啟動。
2、制熱實驗
接通控制臺電源，打開電磁閥開關，工作水泵處于工作狀態（綠燈亮），將K1、K2、K3、K4、K5、K6關閉狀態，將功能選擇按鈕選定“制熱”后，然后，根據要求選擇設定按鈕，確定溫度，此時，制熱指示紅燈亮，由延遲繼電器延遲5分鐘，壓縮機、四通閥工作，當制熱達到設定溫度時，即會自動停機。
3、溫度巡測及風速調節
由微機控制，可以同時顯示所有當前溫度和設定溫度。
手動控制，需分別按顯示溫度的按鈕，通過溫度顯示器，觀察當前溫度。模擬房間，可根據需要進行開、關，風速Ⅰ、Ⅱ檔進行演示。為了能使達到最佳演示效果，請分別進行模擬房間Ⅰ、模擬房間Ⅱ的演示。
三、中央空調故障、故障現象及恢復方法

(一)制冷故障

序號	故障名稱	故障產生辦法	故障現象	故障解決方法	備注
1	漏氟	從截止閥充氟口放氟	風機盤管無冷風，系統壓力偏低，膨脹閥后液管結霜	加氟至正常	*
2	氟太多	從截止閥充氟口加氟至壓縮機1.2倍電流	風機盤管冷風不強，視液鏡有液狀制冷劑，系統壓力偏高	放氟至正常電流
3	膨脹閥損壞	關閉制冷、制熱系統截止閥，全關即全堵，半關即半堵	視液鏡有液狀制冷劑，風機盤管無冷風	完全打開截止閥Ⅱ
4	壓縮機吸氣口堵塞	關閉制冷、制熱系統截止閥，全關即全堵，半關即半堵	風機盤管無冷風，視液鏡有液狀制冷劑，壓縮機聲音沉悶	完全打開截止閥Ⅰ
5	工作水泵不轉	將按鈕K4處于關閉狀，紅燈亮	風機盤管無冷風，模擬房間不制冷	將按鈕恢復正常
6	冷凝器風機 不轉	將按鈕K6處于關閉，紅燈亮	系統高壓側壓力升高，電流增大	將按鈕恢復正常
7	壓縮機過載保護器損壞	將按鈕K3處于關閉狀態，紅燈亮	壓縮機不啟動	5—8分鐘將按鈕恢復正常
8	壓縮機啟動電容故障		壓縮機不啟動，電流增大，過載保護斷開		**
9	電磁閥	將按鈕K1、K2處于關閉狀態	風機盤管無冷風吹出，蒸發器側水出現結冰現象	將按鈕恢復正常
10	室內側漏水	將塞子塞住水口或?qū)⒊鏊芸谔Ц?/span>	集水盤有積水	拿掉塞子或恢復出水管口高度

注意：
1、所有故障應單獨模擬；
2、*：為了節約氟里昂及防止污染，
3、**：模擬此故障極易引起壓縮機損壞，本實驗臺不模擬此故障。

(二)制熱故障

序號	故障名稱	故障產生辦法	故障現象	故障解決方法	備注
1	工作水泵不轉	將按鈕K4處于關閉狀態	風機盤管無熱風吹出	將按鈕恢復正常
2	電磁閥故障	將按鈕K1。K2處于關閉狀態	風機盤管無熱風吹出	將按鈕恢復正常	*

注意：
1、所有故障應單獨模擬；
2、*：故障同制冷；
3、K1—K6故障演示操作（即按鈕關閉狀態）

四、注意事項
1、本實驗臺使用電源為單相220V~50Hz，允許電壓波動范圍為210—242V，本實驗臺要求有獨立的供電線路，電源引線截面不小于2mm2。要求實驗臺有可靠接地�。�！
2、實驗臺中的制冷系統主機部分在搬運時絕對禁止傾斜。
3、本實驗臺所有制冷劑為R22，禁止其它制冷劑代替。
4、本實驗臺所有循環水應干凈、無污染，每次作實驗前應保證系統中有足夠循環水，實驗完成后，應將水排放干凈。
5、在給制冷系統加氟時，應控制壓縮機運轉電流在其額定運轉電流的±10%偏差范圍內。
6、給實驗臺制造故障時，應盡快將他恢復正常，否則，長時間故障運行容易引起機器損壞。
7、實驗臺后側應留0.5米的距離。
8、回氣管溫度若超過15度，應適當加入制冷劑。

五、主要配置：
（1）、雙管螺旋管1P蒸發器1個
（2）、1P冷凝器1套
（3）、高低壓、壓差控制器1個
（4）、3/8制冷劑流動觀察鏡1個
（5）、3/8手閥2個
（6）、RF22NP3A熱力膨脹閥1個
（7）、3.5MPa抗震冷媒表高壓壓力表1個
（8）、1.5MPa抗震冷媒表低壓壓力表1個
（9）、1/4加液手閥1只
（10）、900×1100mm主機機實驗臺1個
（11）、25WZ12-0.37冷卻水泵2個帶熱保護370W
（12）、球閥4只控制制冷制熱作用
（13）、電磁閥交流220V2只控制房間
（14）、900寬×900寬×1000高mm模擬房間1個
（15）、2×4風機盤管2個
（16）、風機盤管控制開關2個
（17）、模擬房間2個
（18）、水系統水管銅連接閥1套
（19）、水系統壓力表1只
（20）、溫度傳感器12只
（21）、中央空調系統演示木板1個
（22）、16A電源總開關1只
（23）、交流220V電壓表1只
（24）、直流30A電流表1只
（25）、數碼溫度顯示器1套
（26）、溫度選擇輕確開關12只
（27）、制冷制熱輕確開關4只
（28）、故障顯示開關7只
（29）、狀態指示燈32只
（30）、鋁塑板實驗面板1塊
（31）、實驗臺、實驗桌1套
（32）、中央空調帶微機接口1個
（33）、中央空調電腦由需方配置，供方可代辦
