中央空調實訓考核臺(網絡型)
[規格型號]: DB-JD13
[產品名稱]: 中央空調實訓考核臺(網絡型)
[價  格]: 118000
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

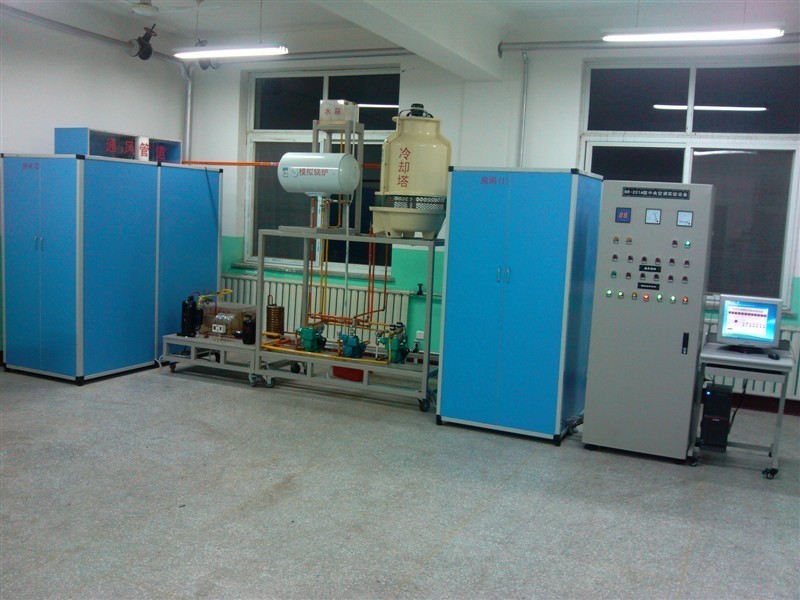

DB-JD13中央空調實訓考核臺(網絡型)

中央空調實驗室設備

一、產品概述
中央空調實訓考核裝置(網絡型)要求系統采用6匹水冷機組,不銹鋼框架結構,終端建立一個專門房間進行客戶的模擬,大廳的模擬直接利用教室原來空間,采用分水器和集水器對冷量或熱量進行分配調節,整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制,由計算機通過通信總線與PLC進行通信,控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集,并通過通信總線送入計算機中,通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。
二、系統組成
制冷機組、冷卻系統、冷凍系統、制熱系統、模擬客房、模擬大廳、電控柜、可編程控制器、壓力采集模塊、溫度采集模塊、數據采集點、PLC編程軟件、中央空調組態監控軟件、計算機、小推車。
三、網絡監控及智能考核
   教師臺和學生臺電腦(1~32臺)可以同時監控中央空調的運行狀態,對中央空調的壓力、溫度等相關數據進行采集和顯示。
   教師機設置故障,學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據,生成成績單,具有打印功能。

四、實訓項目
1、中央空調的結構及設備工作原理的全面深入了解和掌握;
2、中央空調的啟動、運行、調試技術的實訓及考核;
3、中央空調運行工況、各運行參數檢測分析;
4、中央空調控制原理的實訓;
5、PLC可編程控制器編程及安裝調試的實訓;
6、故障判斷及設備故障解除實訓(故障點16個);
7、數據采集技術的應用及實訓;
8、網絡技術的應用及實訓(遠程控制)。

五、技術參數
1、工作電源:三相五線制 380VAC 50Hz
2、安裝尺寸:長×寬×高=800×240×250cm
3、整機容量≤0.04TYVA
4、外形尺寸:8000mm×3000mm×3500mm(長×寬×高)
5)具備密碼開機、定時關機功能,便于實驗室管理。
四、中央空調配置清單

編號 名稱 單位 數量
1 壓縮機(6P) 臺 1
2 起動器 1
3 模擬鍋爐 臺 1
4 儲液器 個 1
5 水冷機組 1
6 手閥 2
7 高低壓表 2
8 膨脹閥 1
9 繼電器 1
10 風機 個 1
11 風管組件 1
12 水泵 臺 4
13 電磁閥(液) 1
14 電磁閥(水) 2
15 蒸發器 2
16 過濾器 個 1
17 視液鏡 個 1
18 溫控器 個 2
19 溫控器 1
20 延時繼電器 1
21 熱電阻 8
22 工作原理模擬演示板 1
23 溫度指示燈板 1
24 控制電路板 1
25 模擬房間 2
26 模擬鍋爐 1
27 冷卻塔 個 1
28 水箱 2
29 不銹鋼架 1
30 控制柜 臺 1
31 微機控制接口 1
32 微機與實驗臺通訊連接線 1
33 航空連接線 1
34 中央空調控制實訓軟件 1
35 實驗操作指導書 1
35 電腦小推車 1
36 PLC(FX2N-48MR) 臺 1
37 溫度采集模塊 1
38 壓力采集模塊 1
39 壓力傳感器 個 2
40 溫度傳感器 個 12
41 網絡服務器 1
42 智能答題系統 1

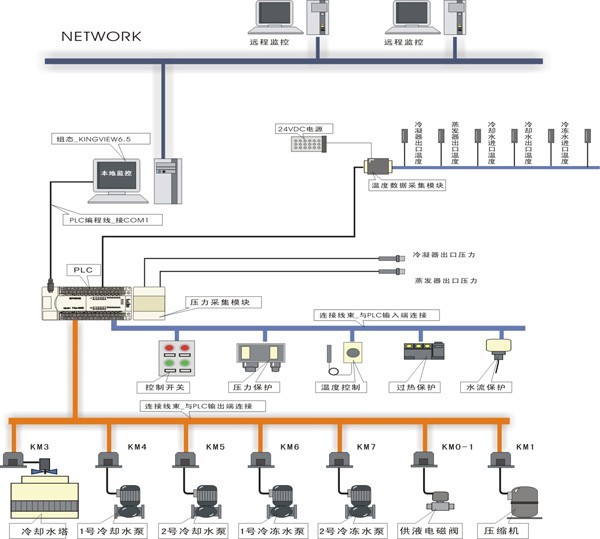

五、中央空調實訓考核臺(網絡型)系統構成圖


網絡型中央空調實訓考核裝置,網絡型空調實訓臺
