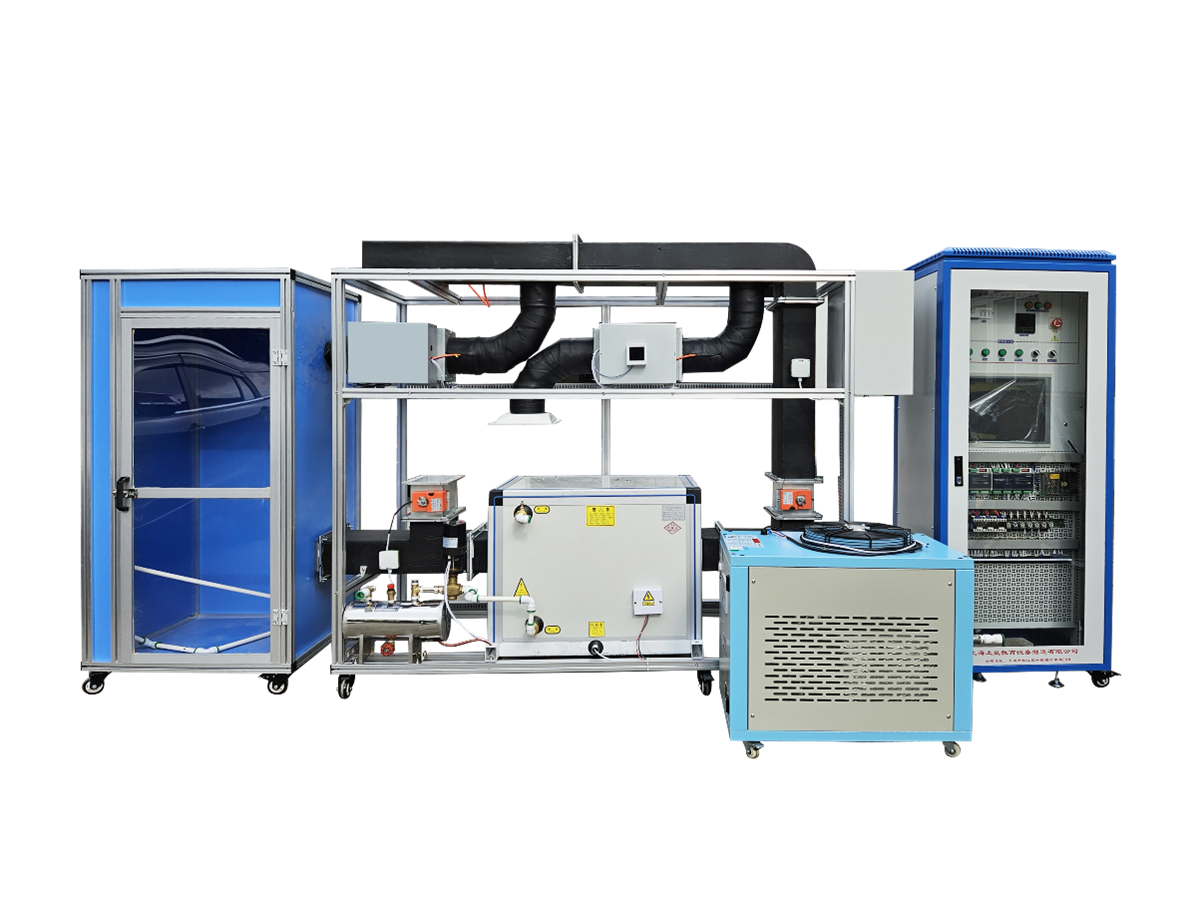

DB-VAV03 全VAV變風量中央空調控制實訓系統

一、概述
1、VAV是（變風量系統）的簡稱，在VAV系統 中有“全VAV變風量中央空調系統”和“半VAV變風量中央空調系統”在空氣調節系統，為了應對數十臺末端負荷的不同變化，當其它BOX房間風口溫度不變、輸冷/熱介質流量不變的情況下，通過自動改變單個負荷較大BOX出風量來調整冷/熱量的輸送，以滿足單個BOX變化的需求。稱全VAV變風量中央空調系統。簡單的改變主風管的關風量現實制冷、制熱量的增量或者減少,稱半VAV變風量中央空調系統，
2、全VAV變風量中央空調控制實訓系統采用全VAV變風量中央空調系統。

二、產品特點
1、控制原理：
全VAV變風量中央空調控制實訓系統具有真實的中央空調系統(VAV和BOX風機盤管+新風系統)和相應的樓宇自動控制系統、完全真實的錢VAV環境。讓學生進行樓宇暖通監控系統的元件、作用、組成和原理的認識實訓。
2、智能調節技術
全VAV變風量中央空調控制實訓系統采用智能DDC控制系統采用自動水流量控制（流量積分調節閥）變頻控制技術，智能變頻控制系統，達到操作方便、節能降噪的目的，系統是根據BOX工作動態來控制主機系統的送風量，風壓，冷媒水的流量來控制溫度
3、全VAV應用模式：
全VAV變風量中央空調控制實訓系統包括自動模式、加熱模式、制冷模式、清晨預冷模式、夜間凈化模式和緊急模式。
*4、 BOX控制技術
采用采集BOX房間數量的開度控制技術，內部安裝好了控制數據協議BACnet Router；通訊介質：通過主DDC控制器從而來控制風柜變/定壓高低來控制主管風量。整個系統 由數個BOX控制箱來采集數據，經中央空調系統 主控制器處理，實現各個房間，大廳和獨立變風量控制，每個BOX控制箱可單獨控制單個房間的風量、風速度，從而實現溫度精確控制。BOX系統，一臺用于大廳。一臺用于房間，分別主機分實時采集單個BOX的工況，閥門開度，溫度，風速度。
5、冷熱單風道系統+變風量+供冷+熱
全VAV變風量中央空調控制實訓系統采用冷熱單風道系統模式（變風量+供冷+供熱），配有冷水機機組、共板風管、BOX子系統、冷水系統、供熱系統、處理風柜組成的中央空調控制裝置，其工況由自己獨立控制。由控制面板自由控制，制冷、制暖，、溫度調節。

三、產品參數
1、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
2、裝置容量：＜4.8kVA
3、外形尺寸：4000mm×1000mm×2000mm
4、制冷劑類型：R22
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
6、電壓：輸入電源：380V±10% 50Hz
四、設備配置功能
* 1、BOX模塊2套：
1）組成：由風速6～8m/s, 干管路內風速8～14m/s；6個通用輸入點(UI),2個數字輸入點田(BI),2個模擬輸出點(AO),3個數字輸出點(BO)和4個可配置的輸出點(CO)，可測量風量風閥控制器4-20MA，壓差傳感器4-20MA。
2）采用采集BOX房間數量的開度控制技術，從而來控制風柜變/定壓高低來控制主管風量。整個系統 由數個BOX控制箱來采集數據，經中央空調系統 主控制器處理，實現各個房間，大廳和獨立變風量控制，每個BOX控制箱可單獨控制單個房間的風量、風速度，從而實現溫度精確控制
2、主風通風設備設計風量：
通風柜面風速：0.3～0.8 m/s，單臺通風柜設計風量1500m3/h，電壓380V
3、 VAV主風與支風道變風量系統：
       1）主風道：采用定風壓傳感器檢測控制，能夠快速有效的保證通風柜壓力，風壓傳感器檢測到面風壓變化時，控制器發出信號給0-10V執行器，通過改變風壓值，來穩定風壓。
2）全VAV支管路控制：為了應對數十臺末端負荷的不同變化，當其它BOX房間風口溫度不變的、輸冷/熱介質流量不變的情況下，通過自動改變單個負荷較大BOX出風量來調整冷/熱量的輸送，以滿足單個BOX變化的需求

4、風速度傳感器
     通風柜的風速傳感器實時監測真實的面風速，當面風速不在設定范圍內時DC24V/0-10V
5、VAV變風量電器風柜控制柜：
由D720-0.4K 變頻器、 7寸觸摸屏、數據采集模塊組成，能監控最大風量和最小風量功能，
      靜壓傳感自動變頻控制情況下，可以根據開啟通風設備的數量變化，啟動最大風量和最小風量功能
6、消防排煙功能：
系統包括：排煙閥、防火閥。整體聯鎖，實現氣流的有序流動，平衡系統風量，防止氣流反串、倒流。在火災時能開動消防排煙連通
7、制冷主機：
2P冷水主機220V/風冷，為系統提供冷水冷水機：5000W,側出風水泵 3T、出水溫度7度，回水溫度12度、智能水機控制（含：高壓傳感器，低壓傳感器，智能觸控屏）
8、加熱器：
由中央空調專用不銹鋼加熱組成3 KW/220V
9、冷/熱媒水系統
水系統是中央空調的神經末端系統 ，為終端用戶提供冷媒水和熱媒水，系統配置1臺冷/熱水泵。整個中央空調采用DDC作為主控機，由計算機通過通信線與DDC進行通信，從而控制整個空調的運行
10、模擬房間
尺寸：900*800*1800鋁合金組成的模擬房間，房間內有一個BOX子系統，可為房間提供獨立的VAV變風量演示、
11、系統送風管道
1）VAV變風量送風管道路中有兩套BOX子系統，一套為大廳BOX主機，另外一套送到房間，兩個可單演示VAV變風量過程。從而觀察整機系統的VAV控制過程，尺寸：100*600*400MM、風量：1500制冷量：2500W。
水流量：2T
2）整體風管子結構使通能的共板式結構，方便折裝
12、DDC控制器：
DDC控制器：12個通用輸入點(UI)、8個數字輸入點(DI)、6個模擬輸出點(AO)、8個數字輸出點(DO)
13、BOX溫度控制器2個
液晶面板、可設定制冷溫度、制熱溫度，輸入方式DI輸入4-20MA，DO輸出4-20MA。
14、控制柜：
1）鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控制器、接觸器、保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖，
2）觸控一體機參數

中央空調主監控系統

C P U:Intel 1037U 1.8GHz 22nm雙核處理器TDP
主板:Intel M11工控固態節能主板
內 存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,最大可支持8GB。
硬盤:60G SSD固態硬盤
屏：17寸

五、系統總配置表

序號	名稱	參數	單位	數量	說明
1	BOX末端裝置	1、6個通用輸入點(UI),2個數字輸入點田(BI),2個模擬輸出點(AO),3個數字輸出點(BO)和4個可配置的輸出點(CO) 2、可測量風量 3、風閥控制器4-20MA 4、壓差傳感器4-20MA	套	2
2	VAV變風量電器風柜控制柜	1、D720-0.4K 變頻器 2、 7寸觸摸屏 3、FX2A壓力模塊1-20MA	套	1
3	空氣處理機組	尺寸：1200600800MM、風量：1500、制冷量：5000W、水流量：2T	套	1
4	冷水機組	冷水機：5000W,側出風、水泵 3T、出水溫度7度，回水溫度12度、智能水機控制（含：高壓傳感器，低壓傳感器，智能觸控屏）	套	1
5	中央空調主控制柜DDC控制柜	1、尺寸：8007001700 2、電力控制系統 3 、控制監控系統 4、DDC控制器2個，通用輸入點(UI)、8個數字輸入點(DI)、6個模擬輸出點(AO)、8個數字輸出點(DO)	套	2
6	BOX控制器	DI輸入4-20MA，DO輸出4-20MA 液晶面板、可設定制冷溫度、制熱溫度	套	2
7	制熱加熱器	專業中央空調管道加熱器（不銹鋼）3000W
8	模擬房	800080001800MM鋁型材	個	1
9	移動式臺架	30007002000MM鋁型材：40*40MM	套	1
10	標準風管	直通、彎頭 1個、三通1個，、150MM彎頭4個、管6米	套	1
11	觸控一體機	17寸	臺	1
12	通風柜控制軟件	監控、控制軟件風柜	套	1
13	風閥	風閥角度調節（0°，18°，36°，54°，72°，90°）。通電自動復位風閥，先至全開通電驅動多個同類型的執行器。	套	3
14	末端風閥散流器	150直徑	套	2
15	主系統控制軟件		套	1
16	說明書		本	1

六、實訓項目
1、VAV空調系統流程與設備認知訓練
2、 VAV空調繼電接觸控制技術訓練
3 、VAV空調控制系統硬件認知訓練
4、監控原理與值機運行訓練
5、 BOX空調系統調試與測試訓練
6 、BOX空調控制系統硬件調試訓練
7、帶BOX的VAV空調系統工藝運行調試訓練
8、VAV變定壓實驗PID運行實驗
9、VAV風量變頻壓實驗PID運行
10、VAV水閥壓實驗PID運行
11、DDC控制原理運行
12、BOX末端DDC的控制
12、BOX末端DDC的數據利用
