一、概 述

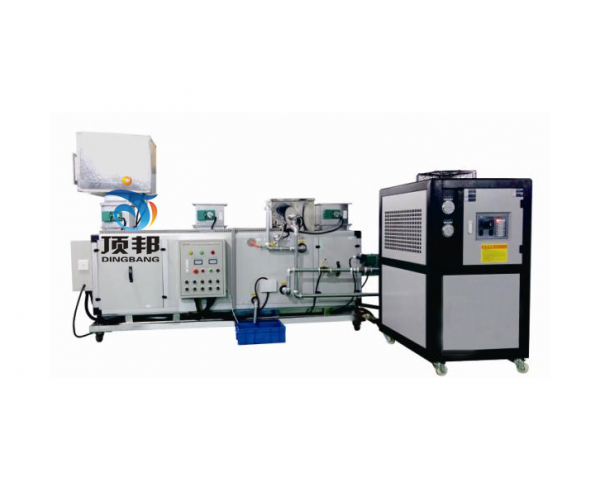

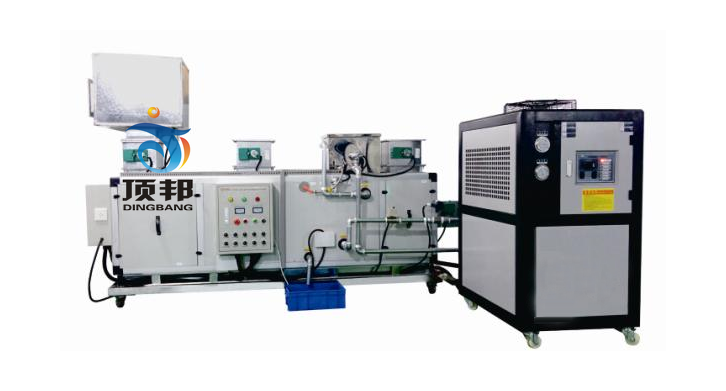

組合式空調機組實訓裝置集制冷系統、空氣處理、過程控制、工程組態技術于一體。其本身不帶冷、熱源，是以冷、熱水或蒸汽為媒介，用以完成對空氣的過濾、加熱、冷卻、加濕、消聲、熱回收、新風處理和新、回風混合等功能的箱體組合式機組。它是一款適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（中級、高級）》、《中央空調系統操作員》等課程。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修等方面的技能應用型人才。
二、特 點
1.直觀性強  采用分段組裝的框板式結構，可根據需要選取不同的功能段來組合，完成滿足不同功能需求的組合式空調機組，十分靈活方便，設備整體結構緊湊，占地面積最小，同時系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種現場元器件及了解整個工作流程。
2.獨特的組合設計 混合段、過濾段、表冷段、加熱段、加濕段、消聲段、風機段等功能段獨立制造，再依據不同的使用要求加以組合。
3.合理的框架結構堅固耐用，保溫性能優良 采用加強型鋁合金框架結構，利用高強度聯角件將機組連接成堅實的整體，同時還布置有合理的中間支撐，使得機組受力均勻，從而保證機組在高壓下不變形。箱體面板為雙層壁板結構，內層為鍍鋅鋼板，外層為彩色復合鋼板，中間采用30～50mm厚的無氟聚氨脂封閉作為保溫材料，導熱系數小，防水隔熱效果佳。
4.低噪音、防震 風機和電動機安裝在彈簧減震座上,且風機和出風口用軟接管聯接,使產生震動的電機、風機和空調箱其它部分有效分離，消除震動傳遞。
5.安全保護 設有電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
6.系統完整 系統與實際應用的組合式空調機組結構，保護、顯示功能完全一致。
三、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
3.系統容量：＜5kW
4.安全保護：具有漏電流保護裝置、接地保護、安全符合國家標準
四、系統配置
組合式空調機組本身不帶冷、熱源，是以冷、熱水或蒸汽為媒介，用以完成對空氣的過濾、加熱、冷卻、加濕、消聲、熱回收、新風處理和新、回風混合等功能的箱體組合式機組，比如二次回風系統中組裝式空調機組的處理過程：新風通過過濾器過濾濾去塵埃和雜物，經一次加熱后進入表冷室進行濕熱處理，降溫除濕后接著與二次回風進行混合�；旌虾蟮目諝饨�(jīng)二次加熱器加熱到規定的送風狀態點，由送風機經消聲器降噪，最后送入室內。由室內排出的空氣經回風管道內設置的消聲器降噪，由回風機將一部分空氣排除出系統，其余部分作為回風加以利用。一次回風量和二次回風量由各自的回風閥開度來控制。實際工程中組合式空調機組的組成由各自的工藝的處理要求而定。
1.熱泵空調機組：壓縮機、風冷冷凝器、水冷蒸發器、節流裝置。
2.新回風混合段（進風段/出風段）：該段用于室外新風和空調房間的回風，同時該段設有檢查門，并可配置初效過濾器，成為新回風混合帶初效過濾段。
3.風機段（送風機段、回風機段）：主要用于輸送空氣，風機出口安裝手動調節閥，風機采用低噪聲高效率離心風機，風機和電動機安裝在一個共用減震座上，出風口設有帆布軟接管與箱體聯接風機座架上均裝有橡膠減震器或金屬?gòu)椈蓽p振器。
4.表冷段：采用4排銅管串鋁片。
5.加熱段：電加熱配置管狀電熱器。
6.消聲器：采用微穿孔消聲器，能有效降低中低頻噪聲；消聲段不能設置檢查門，因此與該段連接的前后各段必須帶檢查門。
7.加濕段：采用蒸汽加濕器、高壓噴霧加濕器或濕膜加濕器，超聲波加濕器加濕段一般不單獨設置，按空氣處理過程要求可附加在加熱段內。
8.保護裝置：溫度保護器、高低壓力保護器、水流保護器、隔離保護器、缺相保護器、過流保護器、三相漏電保護器。
9.電氣控制：電控柜、電源控制器、PLC可編程控制器(S7-200)、模擬量采集器、交流接觸器、開關按鈕、工業組態軟件。
五、實訓項目
1.掌握組合式空調機組各段的結構與功能
2.組合式空調機組的組裝與調試
3.組合式空調機組溫度的控制與調整
4.組合式空調機組送風量的控制與調整
5.組合式空調加濕量的控制與調整
6.可編程控制器的編程、調試和應用
7.數據采集的實現方法和實際應用
8.閉環反饋控制的實現方法和實際應用
9.計算機組態監控的實現方法和實際應用
10.計算機遠程控制的實現方法和實際應用
