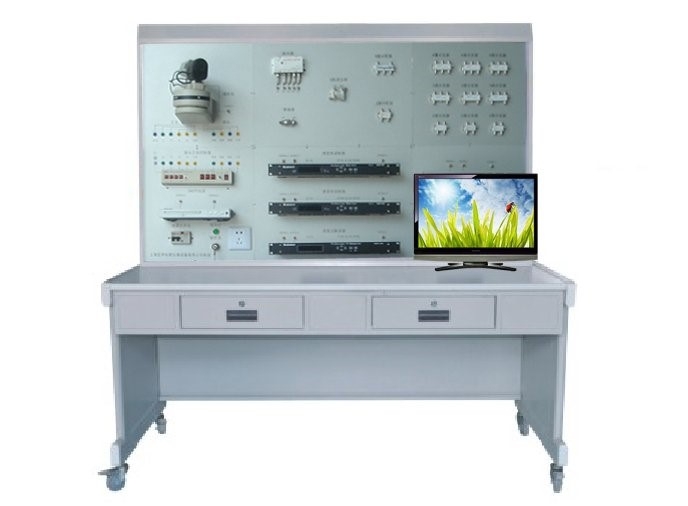

DBLY-09 有線電視系統實驗實訓裝置


一、設備參數及性能：

1、系統實驗實訓功能：
有線電視系統實驗實訓裝置能進行各種有線電視系統操作演示、線路傳輸信號的模擬演驗，連線和端子的制作，調制器、解調器和場強儀的操作，電視信號的測試，分配器和分支器的安裝與連接，放大器和衰減器的操作與連接、系統的設置及調試、線路的布線設計與連接、頻道頻率的設置、線路故障的設置、判斷及排除等實驗和實訓。
二、系統技術指標：
1.工作電壓：單相三線220V±5%  50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
三、可以做的實訓項目：
1.有線電視的演示，放大器系統認識
2.捷變頻調制器、捷變頻解調器的操作
3.有線電視的綜合布線與信號傳輸模擬演驗
4.信號混合、場強儀的模擬、放大器衰減器操作，測試實訓項目
5.分支分配器認識、了解、配置和計算，與衛星電視傳輸實訓項目
6.線材、器材、接插件形式、規格認識，連接線纜及端子的制作
7.有線電視系統設計并安裝一個簡易應用系統
四、設備技術參數：
1捷變步調制器：
捷變步調制器制品物是工程上使用的主流產品，并具備下述性能：
中頻調制，862MHz以內捷變傳達輸。
采用微電腦控制，具有斷電記憶功能，使操作更加簡捷。
使用高可靠性中頻殘留邊帶聲表面濾波器，使帶內外特性極佳，可適用于CATV鄰頻傳輸。
帶外寄生輸出抑制度大于60dB。
增加頻輸入、輸出接口，使用戶在使用上更加靈活。
射頻調制具有兩個獨立的鎖相環鎖定，使信號的頻率穩定度得到保證，性能更加穩定可靠。
中頻信號采用晶體振蕩，以有鎖相環鎖定，保證中頻信號的穩定
采用頻率微調功能，最大微調范圍達正負8MHz。
射頻輸出電平最大可達到120dB。
具有音頻、視頻過調制指示功能。
2解調器：
解調器選用的是用工程的主流產品。
3電平表：
電平表選用的是用工程的主流產品。
4.分支器：
分支器選用的是用工程的主流產品，二通、三通和四通各三個
5.分配器：
分配器選用的是用工程的主流產品，二通、三通和四通各一個
6.放大器：
主要對電視頻率信號的放大
7.捷變步調制器：
捷變步調制器制品物是工程上使用的主流產品，并具備下述性能：
中頻調制，862MHz以內捷變傳達輸。
采用微電腦控制，具有斷電記憶功能，使操作更加簡捷。
使用高可靠性中頻殘留邊帶聲表面濾波器，使帶內外特性極佳，可適用于CATV鄰頻傳輸。
帶外寄生輸出抑制度大于60dB。
增加頻輸入、輸出接口，使用戶在使用上更加靈活。
射頻調制具有兩個獨立的鎖相環鎖定，使信號的頻率穩定度得到保證，性能更加穩定可靠。
中頻信號采用晶體振蕩，以有鎖相環鎖定，保證中頻信號的穩定
采用頻率微調功能，最大微調范圍達正負8MHz。
射頻輸出電平最大可達到120dB。
具有音頻、視頻過調制指示功能。
8.解調器：
解調器選用的是用工程的主流產品。
9.分支器：
分支器選用的是用工程的主流產品，二通、三通和四通各三個
10.分配器：
分配器選用的是用工程的主流產品，二通、三通和四通各一個
11.放大器：
放大器一套，選用的是用工程的主流產品
12.衰減器
衰減器選用的是用工程的主流產品
16路混合器。用于多路信號輸入，集中輸出一路信號。
13.節目源
節目源選用的是用工程的主流產品
彩電（現以液晶顯示器）
14.15寸液晶顯示屏
15.云臺鏡頭控制器（現以云臺一體機）
云臺鏡頭控制器選用的是用工程的主流產品，上、下、左、右全方位控制。
16.云臺（現以云臺一體機）
云臺選用的是用工程的主流產品，上、下、左、右全方位控制。
17.彩色槍式攝像機
彩色槍式攝像機選用的是用工程的主流產品，是CCD的，并達到1080P以上。
五、設備配置表：
