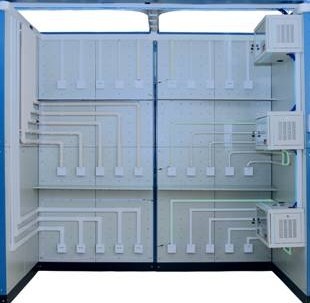

DBLY-06 弱電井中垂直工作區系統實驗實訓裝置


弱電井中垂直工作區系統實驗實訓裝置元器件全部采用實物，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與綜合布線實訓系統聯網進行各種綜合實訓。


網孔板房間式結構

技術指標：
工作電壓：單相三線 220V ± 5% 50Hz
整機容量：＜ 100W
外型尺寸： 180 × 70 × 180cm 3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統

（1）系統實訓功能：
能進行大對數配線架和大對數電纜的配線、理線、打線、軋線操作，能進行各種線槽的敷設、各種線管的敷設、配電箱的安裝、穿線、敷線、線端的連接等實訓，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中其它設備聯網進行各種綜合實訓。

（2）實訓項目
實訓項目一：大對數電纜理線、打線、軋線操作
實訓項目二：配線架標簽制作操作
實訓項目三：線管的布線操作
實訓項目四：線槽的布線操作
實訓項目五：配電箱的安裝
實訓項目六：弱電井設備安裝操作 實訓項目七：跳線連接操作
實訓項目八：線路故障的判斷與處理
實訓項目九：線路的測試實訓項目
實訓項目十：測試報告的制作實訓項目
實訓項目十一：按線路圖將各部分連線
實訓項目十二： 設計并安裝一個簡易應用系統
