[規格型號]：	DB-09PLC
[產品名稱]：	恒壓供水系統實訓裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

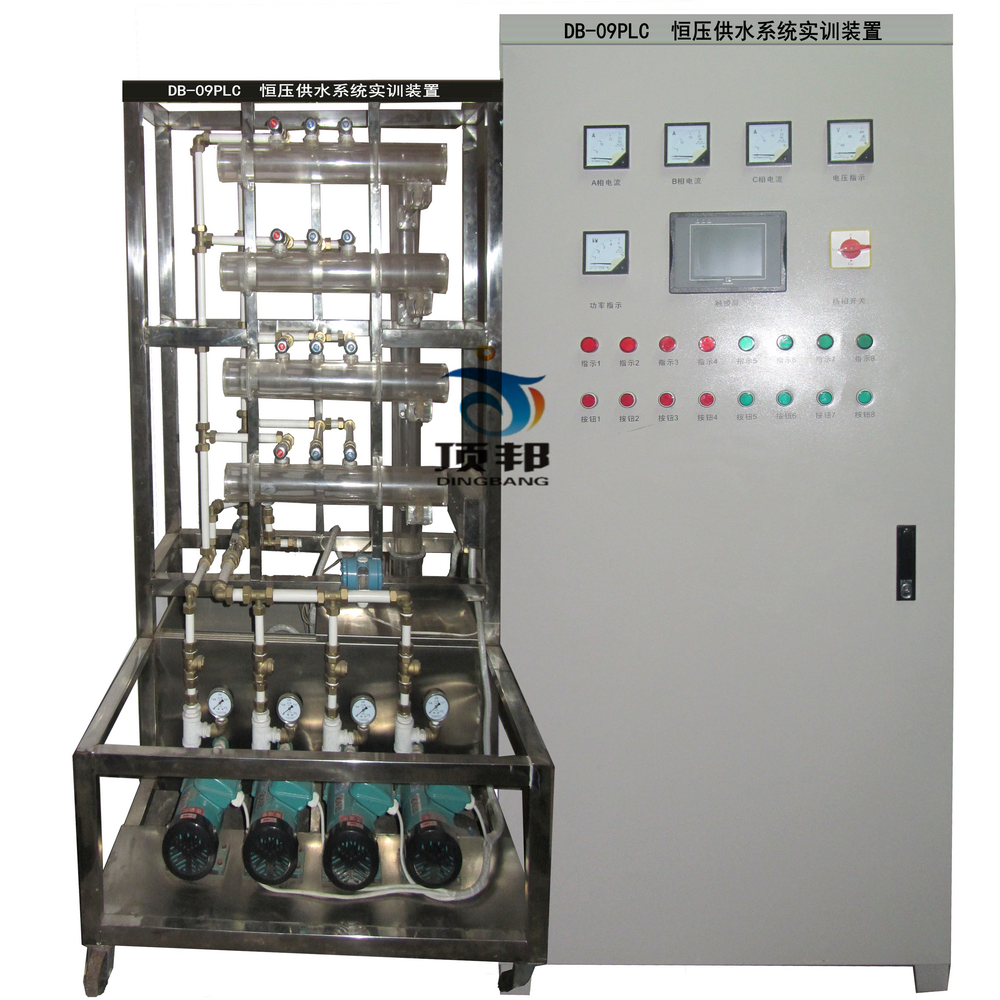

DB-09PLC 恒壓供水系統實訓裝置

一、系統概述
    DB-09PLC型恒壓供水系統實訓裝置適合普通大學、高等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。
   DB-09PLC型恒壓供水系統實訓裝置也適合中等職業學校、技工學校機電類專業自動控制技術教學內容的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。
二、系統配置
1、電氣控制柜：貼塑鋼板材料、尺寸：1800×800×600mm，灰白色，帶萬向滾輪及剎車裝置，雙層結構；1臺；
2、PLC：主機48點(FX3U) 1臺；
4、觸摸屏：7英寸彩屏 1臺；
5、常用低壓電氣：D20單、三相空開；各1個；
6、DZ47LE漏電保護器C16；1個；
7、RLI-15A熔斷器，RT16-32；各3個；
8、CJ20-20交流接觸器；6個；
9、JQX中間繼電器；3個；
10、JS7-2A時間繼電器；2個；
11、JR36-20熱繼電器；4個；
12、200W可調電阻器；2個；；
13、BK-100控制變壓器；1個
14、220VLED指示燈（紅、綠）；紅4個、綠4個；
15、1平方、0.5平方BVR導線；各200米；
16、按鈕；紅4個、綠4個；
17、接線端排；10塊；
18、導線標號套管（配0.5、1平方導線）；各1卷（200米）；
19、走線槽（中、小號），40米；0.5～1mmBVR導線2卷；
20、器件安裝網孔板：尺寸：1400×700mm；1塊；
23、控制柜門：門上安裝一塊電壓表（配轉換開關測量三相電壓）、三塊電流表0～20A、功率表一塊（0～5KW）；八個指示燈（四紅四綠）；八個按鈕（四紅四綠）；
24、工程實訓配套專用軟件。
三、實訓項目
實訓一控制屏結構認識與調試實訓
實訓二單泵控制變頻恒壓供水實訓
實訓三雙泵切換變頻恒壓供水實訓
實訓四生活水系統靜態壓力控制實訓
實訓五生活水系統動態壓力控制實訓
實訓六生活水系統的分時控制實訓
實訓七夜間休眠模式下的供水實訓
實訓八消防狀態控制實訓
實訓九綜合控制系統實訓

四、控制對象技術參數（該技術參數是其中一臺的資料）
四個驅動循環泵，功率0.5KW；上下雙層不銹鋼水箱，水管為有機玻璃透明材料；流量傳感器，壓力表等恒壓供水裝置。
    用MCGS監控恒壓供水系統,要求形象生動,有相關數據顯示。

友情提示：

1、貨品驗收：閣下收貨時請檢查恒壓供水系統實訓裝置的貨品外觀，核實恒壓供水系統實訓裝置的數量及配件，拒收處于受損狀態的恒壓供水系統實訓裝置；

2、質保：頂邦將為閣下提供恒壓供水系統實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對恒壓供水系統實訓裝置的免費維修，超出條件承諾時提供對恒壓供水系統實訓裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌暮銐汗┧到y(tǒng)實訓裝置選型錯誤或恒壓供水系統實訓裝置購買數量錯誤，造成恒壓供水系統實訓裝置的退換貨要求，將不被接受；

4、貨期：恒壓供水系統實訓裝置的發貨期為參考值，如您需要了解恒壓供水系統實訓裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對恒壓供水系統實訓裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關恒壓供水系統實訓裝置的咨詢。
