[規格型號]：	DBLY-97
[產品名稱]：	供水管網實訓裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

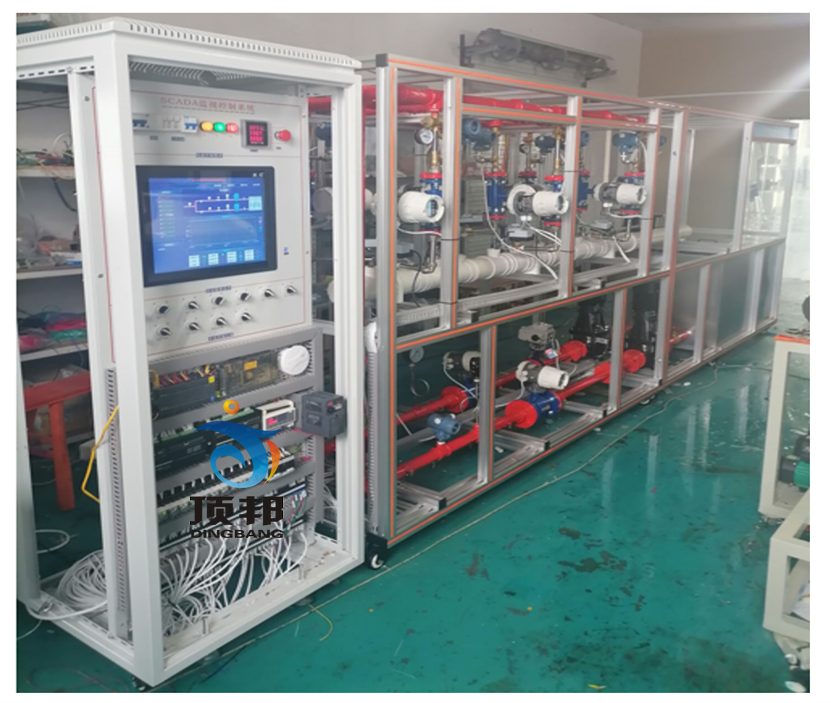

DBLY-97 供水管網實訓裝置

一、　系統簡介
1、供水管網實訓裝置總由：1）城市管網系統模塊、2）用戶供水系統管網、3）數據處理系統3個基礎部分組成。模擬管網的節點處安裝壓力傳感器，流量變送器。以計算機為基礎的過程控制與現場監控自動化系統，主要運用SCADA系統采集信號傳輸及控制，通過信號傳輸系統的信號傳輸線，將節點壓力信號傳輸?shù)綌?shù)據處理系統，對模擬管網運行進行實時監控、數據采集及故障診斷。
2、供水管網實訓裝置可進行市政管網仿真模型展示、管網閉水實驗、管網泄漏檢測實訓、管網事故評判及管網運行工況監測實訓等，實訓設施設備可供學生實訓、教師進修培訓、職業技能鑒定、社會培訓、企業員工進修等服務項目。

二、設備功能
1、供水管網實訓裝置主要用于仿真模擬市政供水管網運行工況。該裝置通過對家庭用水、管網構件、用水壓力的有效模擬，結合數據采集控制系統（SCADA）,對管網運行工況進行分析。為模型校核、漏損監測與定位、突發污染物預警等研究提供依據。
2、市政供水管網系統：管徑為DN40。管道材質為UPVC，UPVC管材取得飲用水衛生許可，均按實際供水要求模擬，水廠由水箱來模擬，通過水泵將水量供給到管網中。通過對管網的水泵，閥門的控制，可以實現對管網流向、壓力的控制，管網壓力可以在0~0.6MPa之間調節。管道中布設過壓力變送器、電磁流量計、來監測供水管網流量和壓力的變化。裝置設置了回水箱、回水泵形成供水回路。、
3、供水系統組網系統：可以實現對水廠、管網和居民用戶的模擬，模擬地下管道漏損。管網中布設了水泵、閥門、壓力傳感器和流量傳感器等組件。居民用戶通過9個出水龍頭來模擬，通過對各個用戶龍頭開度進行自動控制，可以使每個用戶用水量按照設定的模型隨時間變化。依靠該裝置，可以有效的模擬供水管網中的各種工況，實現對管網的模型校核、壓力調控、漏損定位、突發污染物預警等的有效模擬，為科研和實際生產提供依據。
4、下部為地下管道漏損檢測實驗裝置，用于檢測地下管道破裂后造成的漏損。采用DN15的UPVC管材質。種管材為市政供水常用的材料。管道設置1個泄漏點，每個漏損點設置窨井，窨井中安裝電動調節球閥，用于調節泄漏量。窨井由不水箱、水泵調節閥、軟件組成。
該裝置通過布設光纖傳感器，可以實時監測地下管道破損后的泄露情況。同時，也可以使用探地雷達、聽音棒、相關儀等裝置確定漏損位置與漏損量。（客戶自配儀器）。
5、所有壓力、流量、調節信號采集進入PLC，再傳到數據庫存儲，根據數學模型需求調用各個時段的數據。整個系統可由PLC控制自動運行。

二、技術參數
1、輸入電源：三相五線220V±10% 50Hz
2、整機容量：≤4.5kVA
3、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
4、外形尺寸：＞800cm×60cm×180cm
5、模塊1號：占地220CM*75CM*200CM
6、模塊2號、占地220CM*75CM*200CM

四、實訓功能
1）、演示水泵供水方式，可以有效的模擬供水管網中的各種工況
2）、演示城市管網供水方式
3）、管道泄漏判斷方法以，可以實時監測地下管道破損后的泄露情況
4）、演示變頻供水方式
6）、演示不同供水系統的設備組成與自動控制系統的工作原理
7）、水泵供水系統的配電系統組成與控制方式、原理
9）、變頻供水控制系統組成與工作原理
10）、演示不同供水系統實現對管網的模型校核、
11）、演示不同供水系統壓力調控
12）、演示不同供水系統漏損定位
13）、演示不同供水系統突發污染物預警等的有效模擬
14）學習城市管網中的各種儀表使用
15）、減壓閥在系統中的使用和維護
16）、流量計的調效，和維護
17)、用用戶抄表

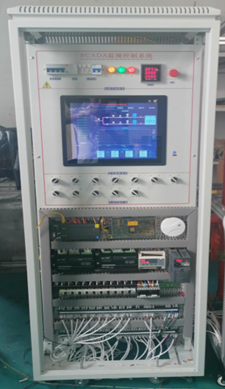

2、SCADA監視控制系統

一、概述
1、SCADA(監視控制系統。系統由4個基礎部分組成。
1）模擬管網的節點處安裝壓力傳感器、流量變送器、調節流量系統。
2）以計算機為基礎的過程控制與現場監控自動化系統軟件，主要運用SCADA系統采集信號傳輸及控制、
3）數據采集系統通過信號傳輸系統的信號傳輸線，將節點壓力信號傳輸?shù)綌?shù)據處理系統，對模擬管網運行進行實時監控、數據采集及故障診斷。
4）電氣控制、變頻調節、恒壓給水控制系統組成。
2、該實訓室可進行市政管網仿真模型展示、實訓設施設備可供學生實訓、教師進修培訓、職業技能鑒定、社會培訓、企業員工進修等服務項目。
1）管網閉水實驗、
2）管網泄漏檢測實訓、
3）管網事故評判及管網運行工況監測實訓等，
3、軟件操作內容
1)主管網系統
2）9路分區管網操作
3）分區曲線選擇
4）9大區分區歷史數據庫查詢
5）分區數據報表功能
6）主管網動態流程演示，流程同步顯示
7）各分區管網的動態狀態與動畫流程同步顯示
8）變頻泵功率、電壓、電流、有功功率、無功功率、視在功率
9）工頻泵功率、電壓、電流、有功功率、無功功率、視在功率
二、技術參數
1、輸入電源：三相五線220V±10% 50Hz
2、整機容量：≤4.5kVA
3、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
4. 外形尺寸：＞800cm×60cm×180cm

友情提示：

1、貨品驗收：閣下收貨時請檢查供水管網實訓裝置的貨品外觀，核實供水管網實訓裝置的數量及配件，拒收處于受損狀態的供水管網實訓裝置；

2、質保：頂邦將為閣下提供供水管網實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對供水管網實訓裝置的免費維修，超出條件承諾時提供對供水管網實訓裝置的有償維修；

3、退換貨：閣下單方面原因導致的供水管網實訓裝置選型錯誤或供水管網實訓裝置購買數量錯誤，造成供水管網實訓裝置的退換貨要求，將不被接受；

4、貨期：供水管網實訓裝置的發貨期為參考值，如您需要了解供水管網實訓裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對供水管網實訓裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關供水管網實訓裝置的咨詢。
