[規格型號]：	DBLY-85
[產品名稱]：	建筑給水排水實驗系統
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DBLY-85 建筑給水排水實驗系統

一、系統簡介

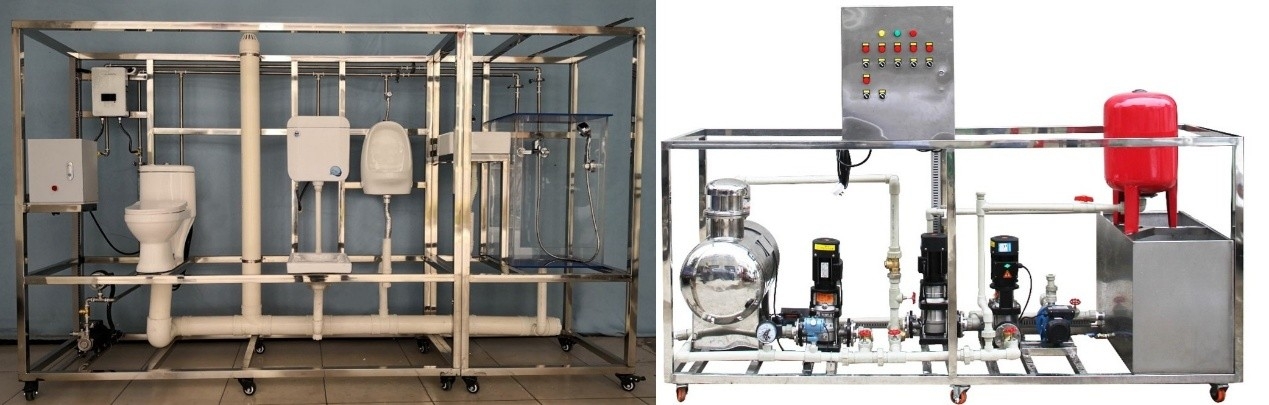

建筑給水排水實驗系統由管道系統與供水設備兩大部分組成，如下圖所示：
管道系統由給水管道與用水管道系統組成，給水管道可按需求布置成多種給水方式，排水方式為自循環通氣排水模塊；

實際為左右兩套連接的左邊排水右邊供水

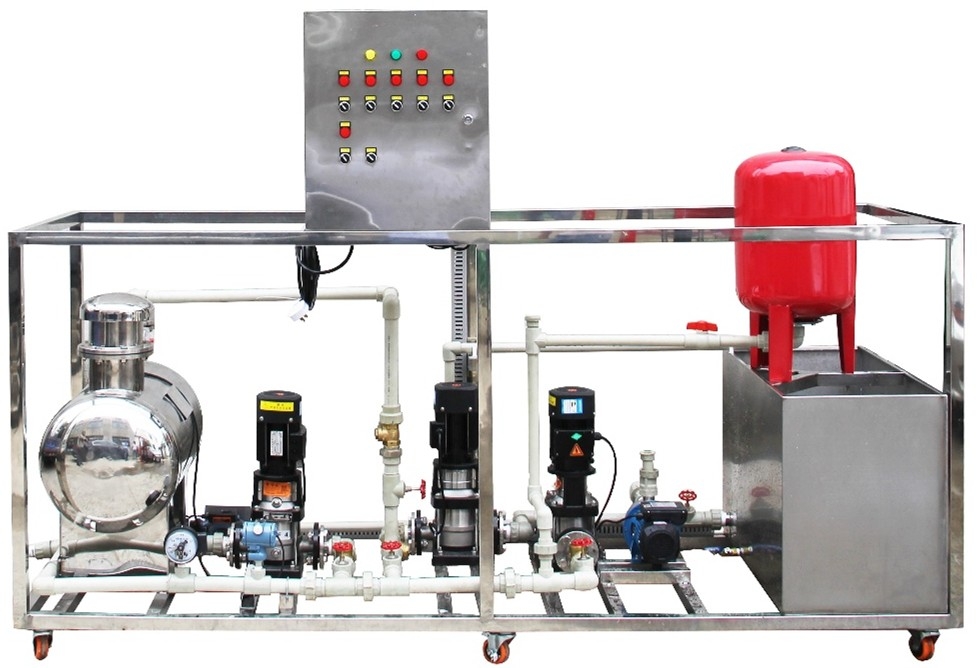

供水部分

供水部分（圖片僅供參考）

供水設備按照需求可分為如下幾個模塊，水泵供水模塊、水泵-水箱供水模塊、氣壓供水模塊、變頻供水模塊、無負壓供水模塊。如上幾個模塊可根據需求自主選擇組合，可實現實驗演示功能如下：

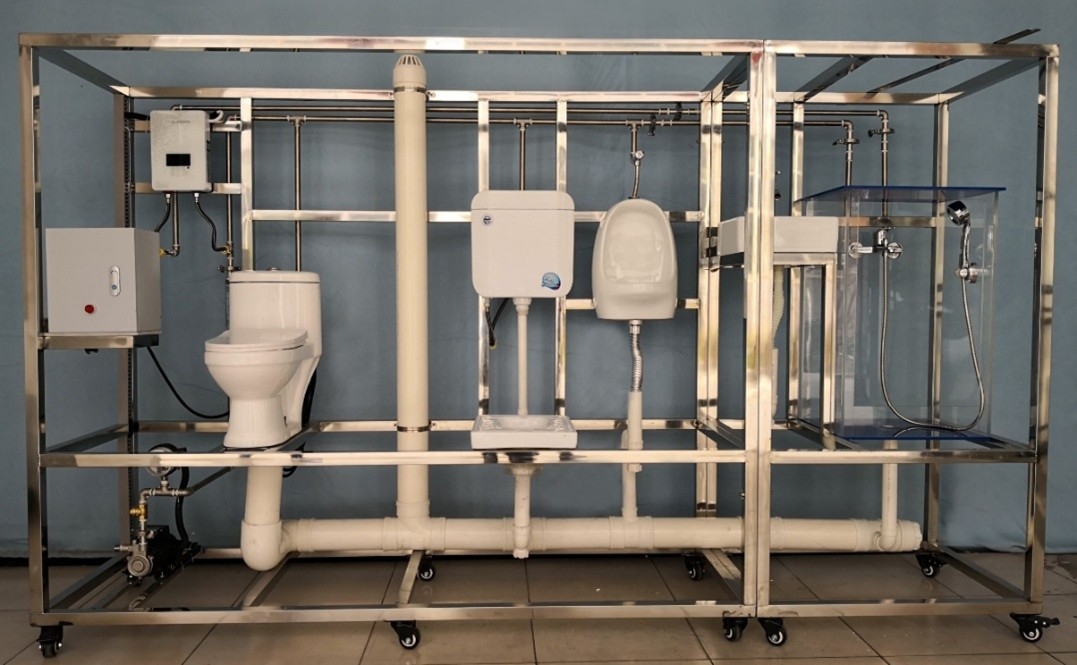

用水排水部分（圖片僅供參考）

1、室內給水系統，可演示如下多種供水方式與管網布置形式。
演示水泵供水方式
演示水泵-水箱聯合供水方式
演示氣壓供水方式
演示變頻供水方式
演示無負壓供水方式
2、室內排水系統，可演示如下多種排水管道的布置形式。
演示伸頂通氣排水方式
演示底層單獨排出排水方式
4、室內供水自動控制系統，可演示不同供水系統的設備組成與自動控制系統的工作原理。
水泵供水系統的配電系統組成與控制方式、原理
氣壓給水的自動控制系統組成與工作原理
水泵-水箱聯合供水系統控制系統組成與工作原理
變頻供水控制系統組成與工作原理
無負壓供水控制系統組成與工作原理
二、系統模塊組合方案
本建筑給水排水演示系統采用模塊化設計方案，可以根據不同的教學需求與場地條件進行自主定制。

序號	設備名稱	功能簡介
1	低位水箱	演示系統水源
2	單立管排水模塊	單立管排水系統結構與流態演示
3	水泵水箱供水模塊	水泵水箱聯合供水系統結構組成與運行原理演示
4	水泵供水模塊	水泵供水系統結構組成與運行原理演示
5	氣壓供水模塊	氣壓供水系統結構組成與運行原理演示
6	變頻供水模塊	變頻供水系統結構組成與運行原理演示
7	無負壓供水模塊	無負壓供水系統結構組成與運行原理演示

三、用水排水模塊
一.實驗?zāi)康?br /> 1.衛生設備安裝教學演示；
二.技術參數：
1.故障設置：演示水循環，排水給水，管道安裝等；
2.工作電源220V、安全保護：具有接地保護、漏電保護、過流保護；
3.電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點；
4.裝置外形尺寸：3500mm×790mm×1900m。
三.主要配置
1.淋浴房主要由透明有機玻璃構成，里面裝配花灑水龍頭。
2.洗臉盤、大便器、小便器、蹲便器各一套知名品牌陶瓷衛浴組成。
3.排水系統由排水管道和水處理單元等組成。排水管路主要采用UPVC 管進行設計，可進行UPVC 管的切割、粘接、安裝和通水試驗操作。
4.冷水給水系統主要有給水箱、給水泵、給水管道、壓力變送器、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作；通過轉子流量計可以完成用水量的計量。
5.熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR 管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節。
