噴淋滅火系統實訓裝置
[規格型號]: DBLY-67
[產品名稱]: 噴淋滅火系統實訓裝置
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

一、系統概述
噴淋滅火系統實訓裝置主要依據《自動噴水滅火系統設計規范》相關標準設計,該系統具有噴水滅火系統典型結構,能夠完成火災探測,火災報警,現場滅火等演示性實訓項目,同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理,通過該裝置的操作學習,學生可以對樓宇中噴水滅火系統的結構有一個全面的了解,掌握建筑物內部主要滅火設備的應用,熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理,熟悉滅火系統的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
二、系統特點
1. 具有試驗性噴淋啟動功能,當自動控制系統出現故障時,可手動啟動噴淋泵
2. 本身自帶控制器,可實現本地控制,也可實現消防報警聯動控制
3. 模型框架和水箱等主要部件全部使用不銹鋼器件,保證不生銹、不易老化
4. 噴淋泵和氣壓罐等關鍵設備分別采用德國和瑞士進口設備,穩定型強
5. 濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
三、技術參數
1. 輸入電源:三相四線~380V±10%  50Hz
2. 環境溫度:+4℃~+45℃
3. 裝置容量:<4kVA
4. 外形尺寸:2170mm×720mm×1808mm
5. 安全保護:具有漏電自動保護裝置
四、實訓項目
1. 系統結構與設備認識
2. 噴淋滅火系統仿真軟件安裝與使用
3. 噴淋滅火系統伺應狀態操作
4. 噴淋滅火系統調試
5. 火災探測與火災報警
6. 噴淋滅火操作
7. 噴淋滅火監控軟件安裝與使用
8. 噴淋系統系統綜合操作訓練
9. 噴淋滅火系統與消防報警系統聯動(選做)
五、基本配置
1. 豪華型電腦桌(鐵質雙層亞光密紋噴塑結構)
桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀;設有一個柜門,可用于放置工具、存放資料等,電腦桌還設有四個萬向輪(帶鎖緊功能),便于移動和固定,有利于實訓室布局。
2. 滅火控制柜
(1) 滅火控制器
滅火控制器使用PLC作為主控制器,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測,并在自動狀態下實現對報警輸出,聲光報警和啟動噴淋水泵。通過串口和軟件可實現上位機監控功能,同時可實現本地控制和聯動控制切換功能
(2) 滅火控制柜
滅火控制柜由電源開關、電壓源指示、狀態指示燈(煙感探測器、水流指示器、信號碟閥、壓力開關)、聲光報警器、手動控制裝置等部分組成,可以完成噴淋滅火系統的電源控制、狀態指示、火災報警、自動滅火、手動滅火控制等功能,同時具有聯動控制接口,可以接受其它消防報警系統的聯動控制信號(如消防自動報警系統實訓裝置)。

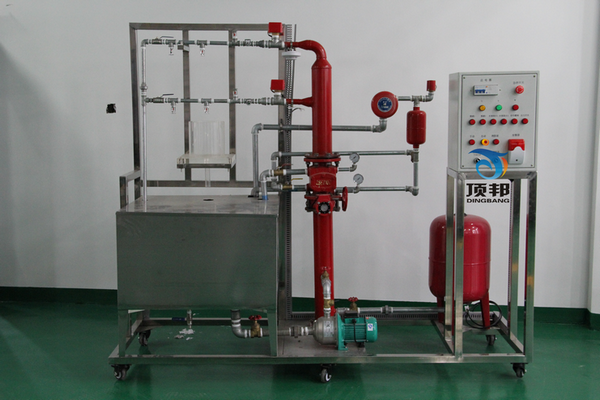

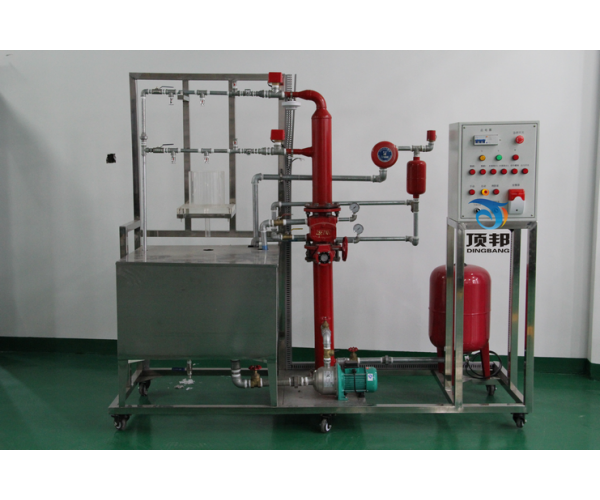

3. 噴淋滅火系統模型
模型框架和水箱等主要部件全部使用不銹鋼器件,保證不生銹、不易老化,可以模擬兩層大樓噴淋滅火系統;模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成,能生動模擬大樓內水滅火系統的典型結構。
噴淋水泵:數量1臺   功率 550W    揚程:30米  流量:8立方米/小時
氣壓罐:數量1臺    容積50升
濕式報警閥:數量1臺  口徑:Ф100mm  額定工作壓力1.2MPa
玻璃球噴頭:數量至少6個   68℃溫級
水流指示器:數量至少2個  靈敏度15L-37.5L/min
感煙探測器:2個
上述消防類設備全部全部通過國家強制性產品認證。
4. 監控軟件
配備監控系統軟件,可以實現對供水過程的全監控。
