[規格型號]：	DB-TM11A
[產品名稱]：	冰箱空調實訓考核裝置
[價　　格]：	詢價
[產品參數]：
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DB-TM11A 冰箱空調實訓考核裝置

DB-TM11A冰箱空調實訓考核裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
冰箱空調實訓考核裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

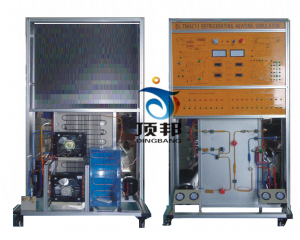

參考圖片

一、特點
1. 冰箱空調實訓考核裝置集模擬空調、模擬冰箱于一體，采用真實的制冷機組，滿足實際教學
2. 冰箱空調實訓考核裝置配置了2套系統，空調系統1套、直冷式/間冷式電冰箱綜合系統1套可同時滿足對空調、冰箱實訓操作考核的要求
3. 冰箱空調實訓考核裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊
4. 冰箱空調實訓考核裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有指針式交流電壓表、指針式交流電流表、數顯溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然；此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分
5. 可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
二、技術參數
1. 輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2. 裝置容量：＜1.2kVA
3. 外形尺寸：1000mm×700mm×1900mm
4. 制冷劑類型：空調 R22、冰箱600a
5. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置的基本裝備
本實訓裝置主要由電源控制屏、實訓桌、故障箱、測試箱等組成。
（一） 1電源、儀表控制屏
控制屏為鋁合金結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：
a) 交流電源控制單元：?jiǎn)蜗嗳€制220V交流電源供電，交流電壓表2只測量范圍０～250V，用于監測電網電壓，交流電流表2只測量范圍分別為０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
b) 制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于測量空調、冰箱系統高、低壓側壓力
c) 溫度檢測單元：提供三位半數字溫度表2只，用波段開關切換，顯示不同點的溫度變化情況
d) 電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
（二）實訓臺
實訓桌為鋁合金雙層亞光密紋噴塑結構，、防水、耐磨高密度板,結構堅固，造形美觀大方；，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
（三）實訓
1. 故障
提供模擬空調與模擬冰箱多個故障打接線點，提供常見的空調冰箱電氣節電路連接，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等�？照{(diào)模擬故障開關量、冰箱模擬故障開關量，滿足多點故障設置要求。
四、故障說明
熱泵型分體空調模擬故障設置說明

編號	故障模擬說明	故障現象
K1	冰箱電源檢測連接	電腦板不得電，整機不工作
K2	外風機電路檢測連接	電腦板不得電，整機不工作
K3	空調，壓縮機檢測連接	電腦板不得電，整機不工作
K4	四通閥門檢測連接	無+5V直流電源輸出，整機不工作
K5	室內風機高風檢測連接
K6	室內風機中風檢測連接
K7	室內風機低風檢測連接
K8	室內管溫溫度傳感器短路
K9	f1啟動電容開路	電機無法啟動，電機不工作
K10	f1運行繞組開路	電機無法啟動，電機不工作
K11	四通閥YV線圈開路	四通閥不工作，制熱工況時不起作用
K12	保護繼電器SAT開路	壓縮機不能工作
K13	室內溫度傳感器短路	壓縮機不能工作，啟動電流很大
K14	壓縮機運行繞組CM開路	壓縮機不能工作，啟動電流很大
K15	快速冷凍電路檢測連接
K16	繼電器RLY5線圈工作檢測	模擬室內調速時，高檔風速不起作用
K17	繼電器RLY4線圈工作檢測	模擬室內調速時，中檔風速不起作用
K18	繼電器RLY3線圈工作檢測	模擬室內調速時，底檔風速不起作用
K19	繼電器RLY2線圈開路	四通閥閥體不動作
K20	繼電器RLY1線圈工作檢測	壓縮機不工作

制冷實訓項目
初級技工基本技能實訓
1. 制冷系統專用工具的基本操作
2. 制冷系統管件焊接
3. 制冷系統的檢漏
4. 制冷系統的抽真空與充注制冷劑
中級技能實訓（設計、安裝、調試及檢修）
1. 空調系統調試
2. 直冷電冰箱系統調試
3. 間冷電冰箱系統調試
4. 冰箱制冷系統故障
5. 空調制冷系統故障
6. 電冰箱檢測與故障分析
7. 空調檢測與故障

友情提示：

1、貨品驗收：閣下收貨時請檢查冰箱空調實訓考核裝置的貨品外觀，核實冰箱空調實訓考核裝置的數量及配件，拒收處于受損狀態的冰箱空調實訓考核裝置；

2、質保：頂邦將為閣下提供冰箱空調實訓考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對冰箱空調實訓考核裝置的免費維修，超出條件承諾時提供對冰箱空調實訓考核裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌谋淇照{(diào)實訓考核裝置選型錯誤或冰箱空調實訓考核裝置購買數量錯誤，造成冰箱空調實訓考核裝置的退換貨要求，將不被接受；

4、貨期：冰箱空調實訓考核裝置的發貨期為參考值，如您需要了解冰箱空調實訓考核裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對冰箱空調實訓考核裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關冰箱空調實訓考核裝置的咨詢。
