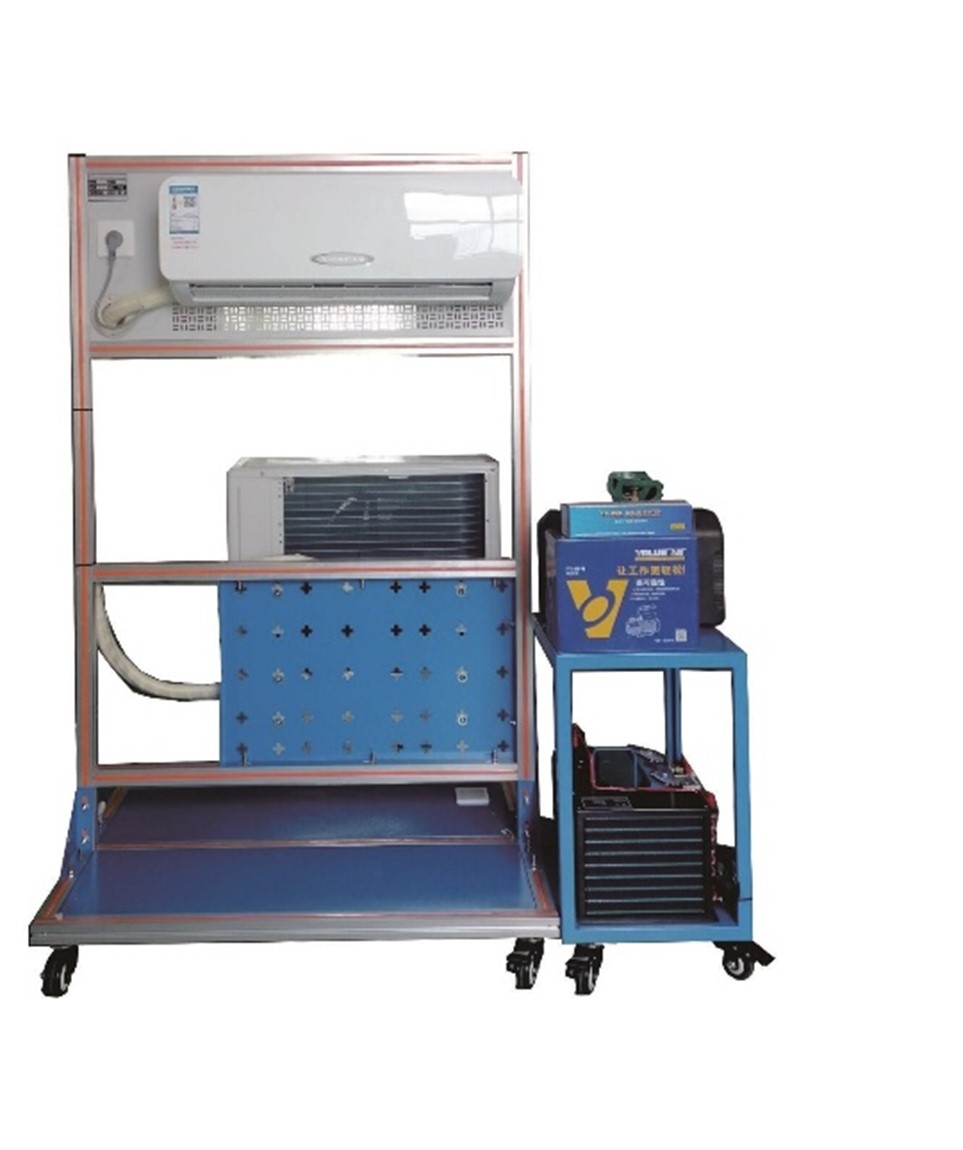

DB-KT01 空調安裝調試考核裝置

一、概述
1、空調安裝調試實訓裝置是根據現代工業空調維修、安裝，標準生產的產品，也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《空調裝配工》、《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《空調裝配工》、《小型制冷與空調裝置》等課程。
2、空調安裝調試實訓裝置能對空調完成安裝、調試、運行及維修等實訓，有利于學生將理論應用于實際，并培養學生實際操作動手能力。

二、技術參數
1. 電源：AC 220V±10% 50Hz
2. 額定輸入功率：1000W
3. 壓力：低壓：0.4~0.5MPa 高壓：1.4~2.0MPa
4. 額定輸入電流：5A
5. 制冷劑：R22（可選配410、R32等制冷劑）
6. 外形尺寸：110MM*600MM*165MM
8. 環保：材料選用符合國家相關環保標準

二、裝置特點、功能：
1、整機操作平臺：
空調安裝調試實訓裝置采用有40*40鋁材為框架，內嵌入鋼板的結構方式，底部安裝4個平移輪子，直觀展示了現代空調調試、安裝過程中所需常見工具，操作方法，便于教學演示講解及學生對空調組成、制冷循環等、知識的理解掌握。
2、整套實訓裝置功能；
集制冷劑R22回收機機組、抽真空系統機組、壓力控制器機組等一體，整個系統真實完整,結構清晰、緊湊，滿足專用工具實訓與操作要求。為空調安裝維修調試提供一個良好的操作平臺
3、制冷劑回收機：
制冷劑回收機采用解散式設計，管路中設有視液鏡可觀察制冷劑狀態，高壓管路為紅色部分，低壓管路為藍色部分。可直接觀察系統采用的所含配件

序號	名稱	序號	名稱
1	壓縮機	1	毛細管
2	冷凝器	2	壓力控制器
3	過濾器	3	高低壓表
4	視液鏡

4、制冷工具：
系統采用真實的制冷專用工具實訓。如：壓縮機、翅片盤管式冷凝器、便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵等），與實際教學接軌。
5、外機安裝模擬墻：
平臺提供一塊可拆室外機模擬墻，模擬墻上開有多功能安裝孔，可適應市場上的多數空調安裝支架，可心仿真在模擬墻上安裝螺絲，水平定位、安裝支架等培訓工作。
6、內機安裝模擬墻：
平臺提供一塊可拆裝室內模擬墻，模擬墻上開有多功能安裝孔，可適應市場上的多數空調安裝支架，可心仿真在模擬墻上安裝螺絲，水平定位、安裝支架等培訓工作。
7、安裝方式：
穿墻頭的空調采用小轉角安裝方式，可增加空調的安裝、排管難度，
8、工具車：
配套有工具組合工具車一套，以便有實訓中放置實訓工具。

三、主要配置

序號	名稱	說明	序號	名稱	說明
1	空調外機	1P（冷暖）	9	雙表修理閥
2	空調風內機	1P（冷暖）	10	脹管擴口器
3	遙控器	隨機	11	割管刀
4	標準空調安裝架	1P	12	制加液管	3根
5	制冷劑回收機組模塊	組合式	13	3KG專業制冷回收劑瓶
6	外機安裝模擬墻	可拆	14	轉接頭	公/英
7	內機安裝模擬墻	可拆
8	工具車	組合式

五、空調實訓項目
1、掌握充、收制冷劑技術，
2、小型焊接工具可以進行制冷基本焊接技能實訓，。
3、進行家用空調器的安裝操作，制冷劑的充入和收回，
4、制冷工專用工具的使用
5、空調制冷系統管路的組裝能力
6、空調制冷系統的保壓、檢漏與制冷劑加充能力
7、空調控制電路的電氣連接與調試能力
8、空調加液能力
9、空調抽真空
10、空調壓力與電流之間的關系
11、空調加壓試驗

友情提示：

1、貨品驗收：閣下收貨時請檢查空調安裝調試考核裝置的貨品外觀，核實空調安裝調試考核裝置的數量及配件，拒收處于受損狀態的空調安裝調試考核裝置；

2、質保：頂邦將為閣下提供空調安裝調試考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對空調安裝調試考核裝置的免費維修，超出條件承諾時提供對空調安裝調試考核裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌目照{(diào)安裝調試考核裝置選型錯誤或空調安裝調試考核裝置購買數量錯誤，造成空調安裝調試考核裝置的退換貨要求，將不被接受；

4、貨期：空調安裝調試考核裝置的發貨期為參考值，如您需要了解空調安裝調試考核裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對空調安裝調試考核裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關空調安裝調試考核裝置的咨詢。
