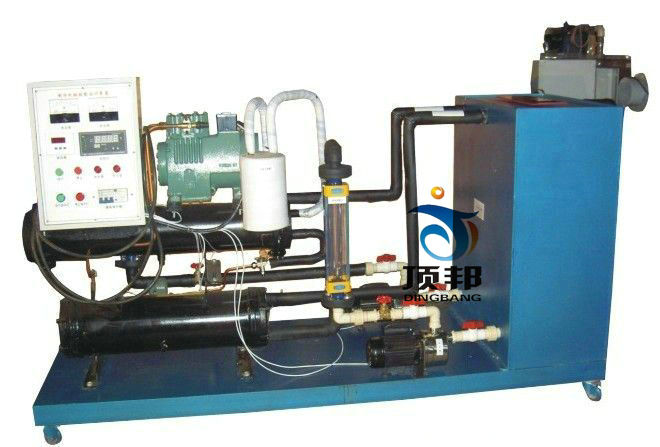

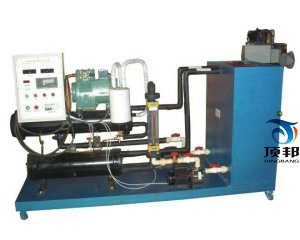

DB-632 制冷機組技能實訓裝置

DB-632制冷機組技能實訓設備是應用在中央空調或大功率的制冷設備。它采用半封閉式壓液機組，冷凝器設備采用水冷降溫方式，蒸發器采用冷凍水作為媒介傳導配電柜采用與機組組合的方式。在配電柜上可以清晰的反映出，電壓電源值，數顯溫控儀可以實時的反映各個檢測點的溫度，壓力表可以真實的反映出當前高低壓系統的壓力數值，電氣系統采用邏輯控制功能，可以有步驟的控制各個系統的正常工作。
技術參數：
1.輸入電源：三相四線 380V 50Hz
2.安全保護：具有漏電壓、電流保護裝置，安全符合國家標準。
3.制冷壓縮機組
功率 3PH 制冷量 4.58KW 冷凝器 28平方
排氣量 9.84立方/h 電源 380V
主要功能：
該制冷機組實訓設備采用大功率實物制冷機組，通過現場操作可使學生直觀地了解制冷機組的工作流程，培養學生以下操作技能;
1、進行制冷機組原器件的識別。
2、電氣接線操作，掌握制冷機組系統的外部接線方法。
3、系統的故障識別：可通過各種系統中專設的故障閥門人為制造系統故障，通過故障現象和高低壓，電流等表計參數進行故障判斷。
主要配置：
移動式支架（底部裝有腳輪）、壓縮機、蒸發器、冷凝器、干燥過濾器、儲液器、電壓表、電流表、高低壓控制器、壓力表、溫控系統、總控箱等。
