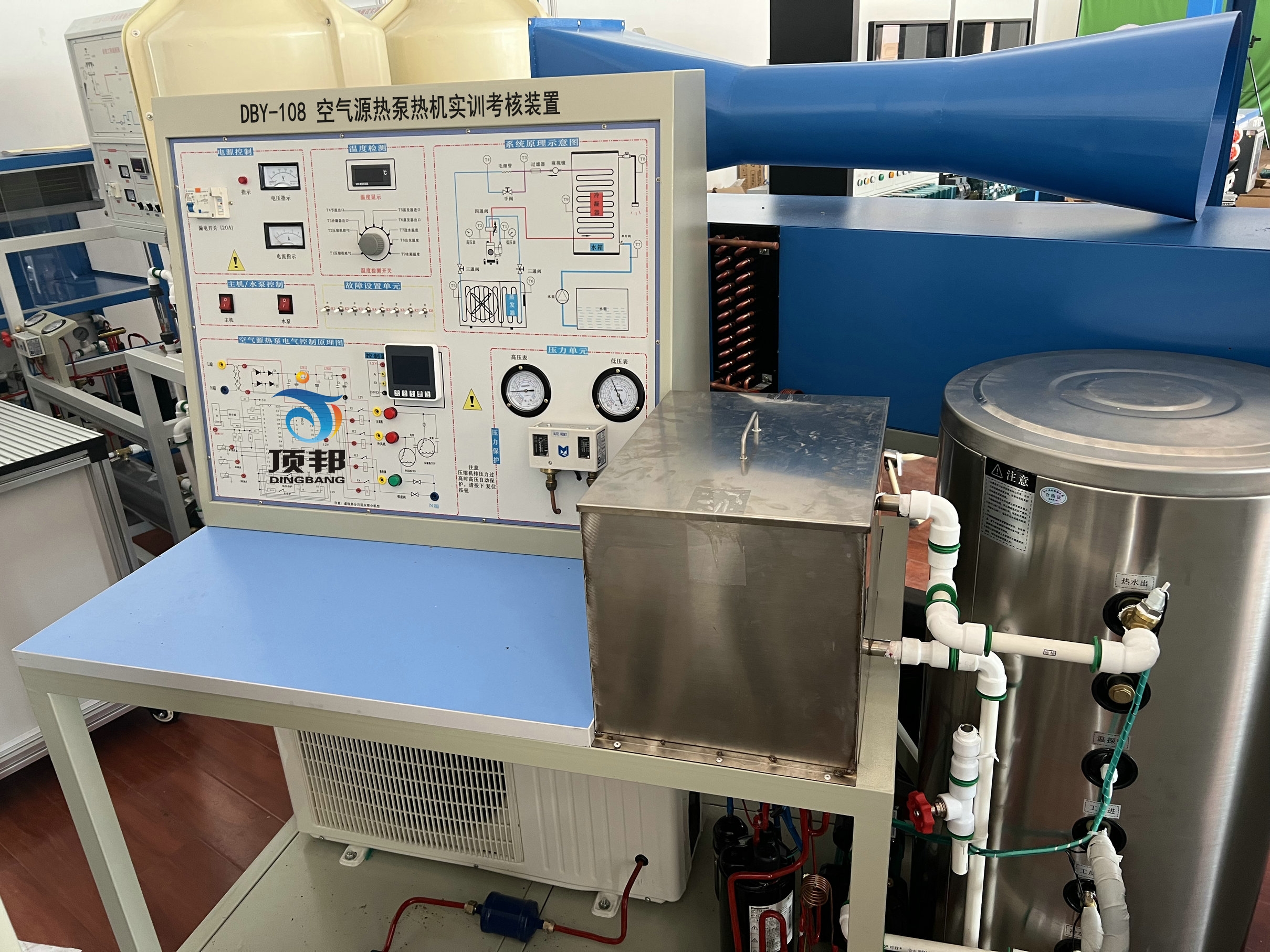

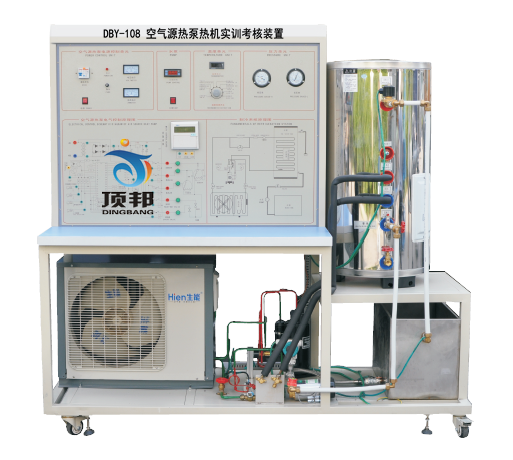

空氣源熱泵熱機實訓考核裝置
[規格型號]: DBY-108
[產品名稱]: 空氣源熱泵熱機實訓考核裝置
[價  格]: 詢價
[產品參數]:
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
 空氣源熱泵熱機實訓考核裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求,按照職業教育的教學和實訓要求研發的產品。空氣源熱泵熱機實訓考核裝置適合高職院校、職業學校的制冷制熱技術、熱泵技術教學實訓實驗訓練裝置。熱泵技術是回收和利用低位熱能的有效措施之一,研究和推廣熱泵技術對于節能有重要意義。隨著這幾年制冷技術的發展,熱泵技術在我國得到日益廣泛的應用
一、空氣源熱泵實訓考核裝置特點
1、系統機組配備高低壓保護系統、過載保護、缺相保護、化霜功能等多重保護,確保系統安全、可靠、穩定的運行,不影響教學課程。
2、整機系統采用全自動智能化控制,操作方便,水溫、水位、開、關、時間均可以由用戶自由設定,整機采用斷電自動記憶功能,不用每次重復操作,方便實用。
3、本實驗裝置采用世界頂級壓縮機,優質銅件鍛造的熱交換器,熱交換效率高,安全可靠。水箱采用先進的拉絲銀工藝,將時尚與頂級科技結合在一起,設備外觀美觀大方,水箱內膽采用304不銹鋼制造,經久耐用,不容易腐蝕、損壞。
4、系統采用工業用空氣源熱泵熱水機組,與工業實際設備相一致,讓教學與實際應用接軌。室外主機采用加厚鈑金烤漆型,耐受不同的實驗環境,長期有效的工作,不會生銹腐蝕。
5、空氣源熱泵熱機實訓考核裝置集空氣源熱泵熱機系統、電氣控制系統、故障模擬系統于一體,工藝系統真實完整,結構清晰、緊湊,充分滿足學生對實訓的要求。
6、空氣源熱泵熱機實訓考核裝置直觀展示了熱泵型熱水器的系統結構、工作原理,可清楚的看到制熱循環系統結構及主要部件的實物,系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、使整個熱泵系統的實時工作狀態一目了然。
7、可模擬工業實際問題進行故障設置,學生根據工藝流程分析故障可能產生的原因,確定故障發生的范圍,并進行排故實訓。
二、空氣源熱泵實訓考核裝置技術性能
1.輸入電源:單相三線~220V±10%  50Hz
2.工作環境:溫度-10℃~+40℃, 相對濕度<85%(25℃), 海拔<4000m
3.裝置容量:小于等于1.5kVA
4.制冷劑:R22
5.制熱量:3kW
6.重  量:200kg
7.外形尺寸(大約):180cm×73cm×164cm
8.安全保護:具有漏電壓、漏電流過流保護裝置,安全符合國家標準。
三、實訓裝置的基本配置及功能
實訓裝置主要由控制屏、實訓桌、熱泵機組等組成。
1.實訓桌
實訓桌采用優質工業鋁型材組建而成,外形美觀、耐腐蝕、結構強度高。桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀大方;桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗臺采用優質雙層亞光密紋噴塑鈑金件;實訓桌還設有四個萬向輪,便于移動和固定。
2.控制屏
采用鐵質雙層亞光密紋噴塑結構,優質亞克力面板,面板上激光雕刻有熱泵機組系統工藝流程圖,工藝流程原理圖永不磨損,清晰、立體。面板上設有明確標識及相應指示燈,便于學生分析觀察。
3.電源控制部分
交流電源:提供控制屏以及熱泵機組工作所需的單相交流電源,可由電源總開關來控制。配有三位半數字式交流電壓表和交流電流表,可指示輸入電網電壓值以及系統工作電流值。
4.測量儀表
(1)數字式電壓表:0~250V
(2)數字式電流表:0~10A
(3)真空壓力表:-0.1~1.5MPa
(4)真空壓力表:-0.1~3.5MPa
(5)數顯溫度表:采用PT100傳感器,測量范圍-50~+150℃
5.熱泵機組
包含1匹全封閉制冷壓縮機、冷凝器、視液鏡、干燥過濾器、膨脹閥、手閥、蒸發器、壓力控制器、除霜溫控器等構成。另外系統還配備有儲水水箱,以利于學生在做實訓的過程中水的再循環利用。
四、實訓項目
1.熱泵機組系統的認識和了解。
2.熱泵機組系統啟動、運行、調試、保護技術的實訓。
3.熱泵機組運行工況和運行參數的檢測及分析。
4.熱泵機組制熱量、性能系數的計算與分析。
5.熱泵機組系統故障的設置和檢測。
