主頁 > 產品介紹 > 制冷制熱實訓設備 > 電冰箱制冷系統實訓考核裝置

[規格型號]：	DB-JD80H
[產品名稱]：	電冰箱制冷系統實訓考核裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

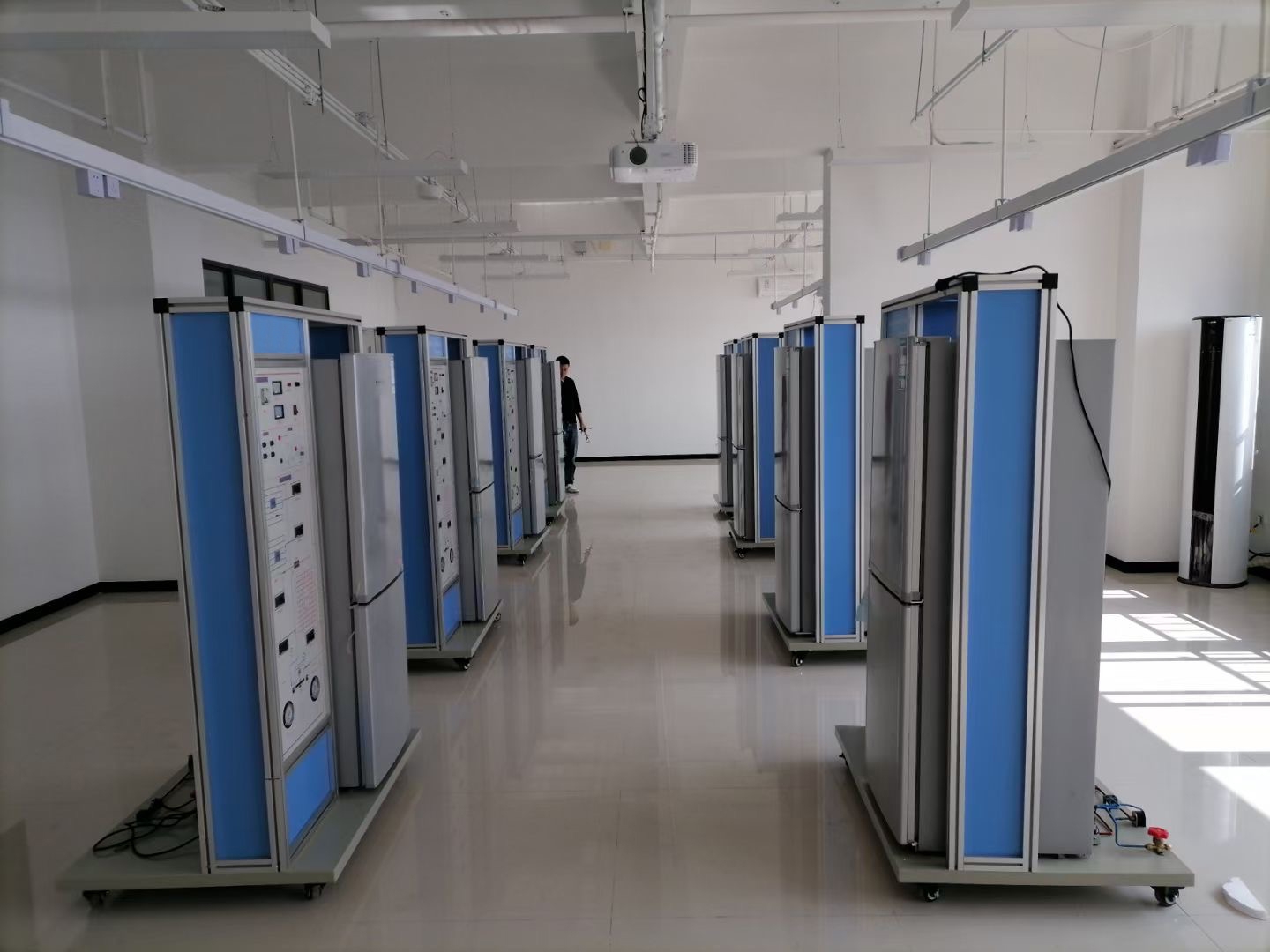

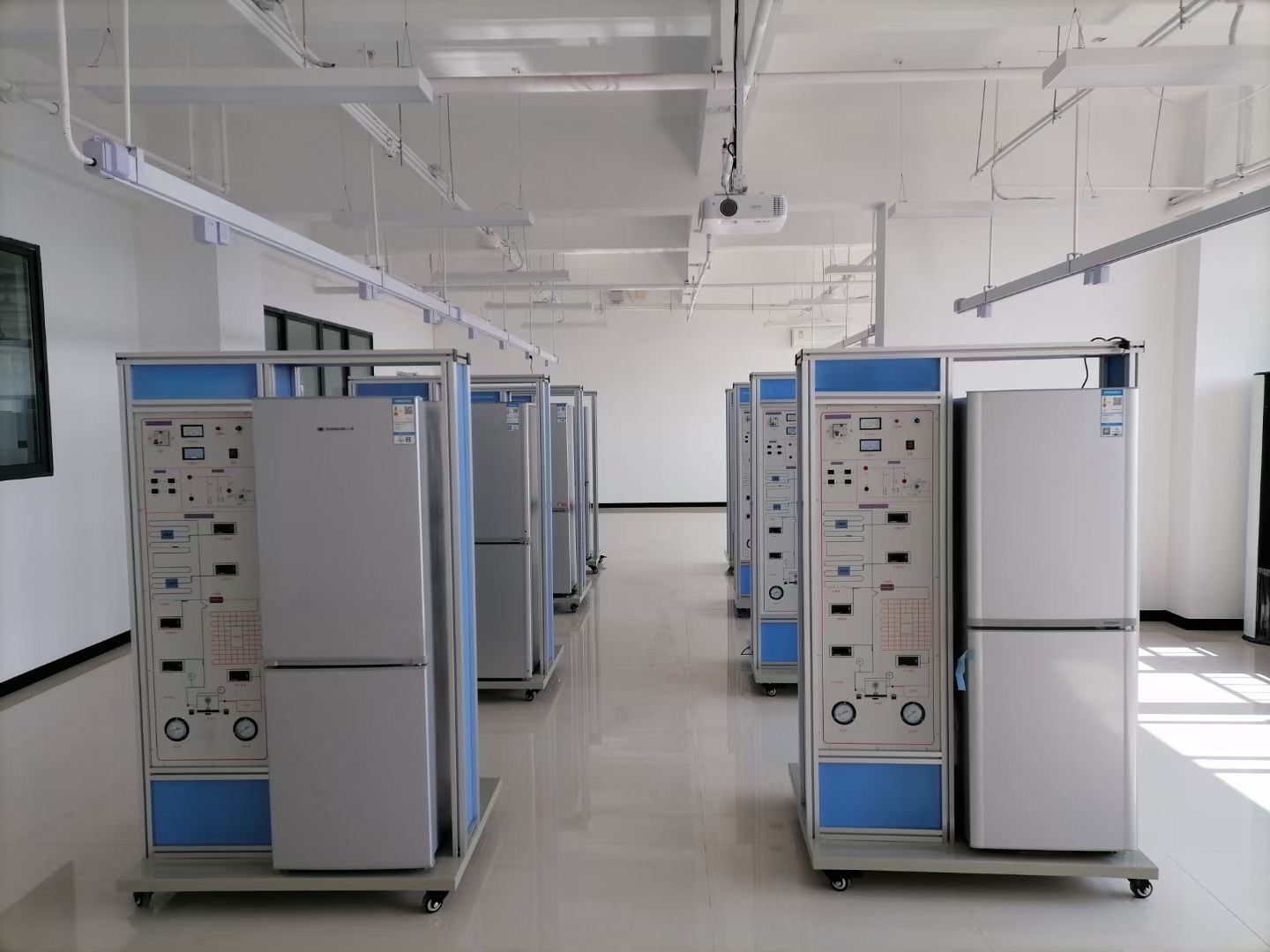

DB-JD80H 電冰箱制冷系統實訓考核裝置

一．裝置概述：
電冰箱制冷系統實訓考核裝置是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。
電冰箱制冷系統實訓考核裝置適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
電冰箱制冷系統實訓考核裝置適合制冷及相關專業初、中級工的鑒定及考核。

一. 裝置的技術參數
1.電源 AC 220V±10% 50Hz
2.額定輸入功率 400W
3. 電冰箱總有效容積 215升
4.額定輸入電流 1A
4.制冷劑 R600a
5.外形尺寸（大約） 1000×800×1700 mm
6.安全保護 具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
7.環保材料選用符合國家相關環保標準

三．設備功能特點
1. 采用真實的電冰箱作為教學、實訓、考核對象，使學生能夠了解和掌握實際冰箱制冷系統的結構、工作原理及維修技能；
2. 制冷系統檢測分為溫度和壓力兩個部分；
1) 壓縮機出口溫度；
2) 冷凝器出口溫度；
3) 壓縮機進口溫度；
4) 冷藏室溫度；
5) 冷凍室溫度；
6) 冷凝器出口壓力；
7) 壓縮機進、出口壓力；
3. 老師可在電冰箱制冷系統上設置相應的故障點；
4. 在制冷系統中設置故障點后，學生通過對故障現象及各測量點的溫度、壓力數值變化的綜合分析來判定故障點的位置并排除故障，
5. 采用流程圖加測量?jī)x表的方式，可以直接顯示各測量?jī)x表所測點的位置，學生可以更加直觀地了解制冷系統運行數據變化情況；
6. 配套相應的制冷教學軟件，該軟件可以動態的演示各種相關制冷設備的工作原理和制冷系統的工作過程，交互性強，使學生能夠很容易地掌握各種制冷系統的相關技術知識。
四．裝置提供的實訓項目有：
1. 常握實際冰箱制冷系統的結構、工作原理及維修技能；
2. 制冷系統的檢測
3. 故障點的查找及排除
4. 制冷系統制冷劑過多故障；
5. 制冷系統毛細管臟堵塞；
6. 制冷系統冷凝器出口堵塞；
7. 制冷系統高壓低壓串氣故障；
8. 制冷系統回氣管堵塞；
9. 制冷系統制冷劑過少故障；
五．裝置的配置

序號	名稱	主要技術指標	數量	單位	備注
1	電冰箱制冷系統考核臺臺架		1	套
2	電冰箱制冷系統流程板		1	塊
3	電冰箱		1	臺
4	溫度表		4	只
5	壓力表	MF－35	2	只	指針式
6	電壓表		1	只	數顯
7	電流表		1	只	數顯
8	冰箱制冷流程板		1	塊

友情提示：

1、貨品驗收：閣下收貨時請檢查電冰箱制冷系統實訓考核裝置的貨品外觀，核實電冰箱制冷系統實訓考核裝置的數量及配件，拒收處于受損狀態的電冰箱制冷系統實訓考核裝置；

2、質保：頂邦將為閣下提供電冰箱制冷系統實訓考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對電冰箱制冷系統實訓考核裝置的免費維修，超出條件承諾時提供對電冰箱制冷系統實訓考核裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌碾姳渲评湎到y(tǒng)實訓考核裝置選型錯誤或電冰箱制冷系統實訓考核裝置購買數量錯誤，造成電冰箱制冷系統實訓考核裝置的退換貨要求，將不被接受；

4、貨期：電冰箱制冷系統實訓考核裝置的發貨期為參考值，如您需要了解電冰箱制冷系統實訓考核裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對電冰箱制冷系統實訓考核裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關電冰箱制冷系統實訓考核裝置的咨詢。
