[規格型號]：	DB-JD140
[產品名稱]：	空調技能綜合實訓考核裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

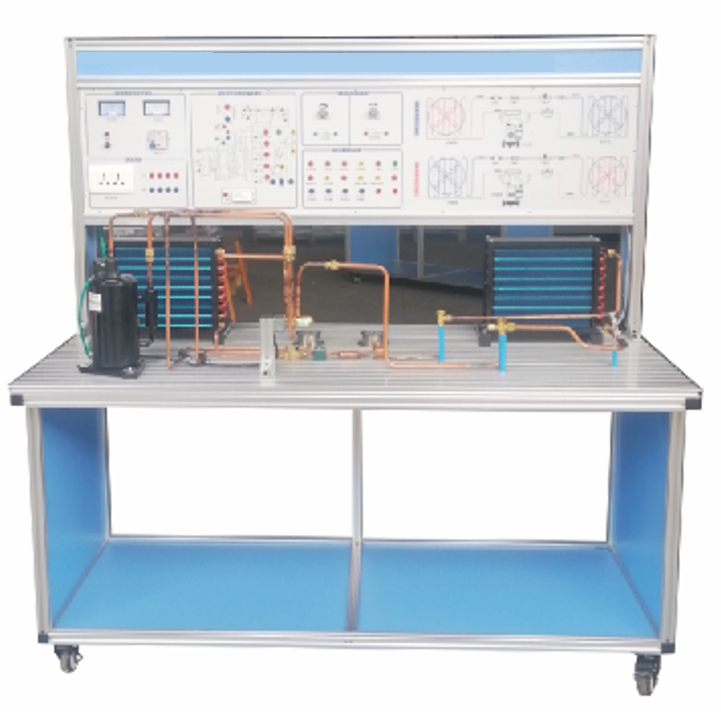

DB-JD140 空調技能綜合實訓考核裝置

一、產品概述
空調技能綜合實訓考核裝置是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業制冷維修技術的特點，針對空調的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力�？照{技能綜合實訓考核裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝、制冷系統電氣接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。

二、技術指標
   1、輸入電源：單相三線   AC220V±10% 50Hz
   2、工作環境：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
   3、設備容量： ≤1.5KVA
   4、制冷劑：空調部分R22
   5、外形尺寸（大約）150mm×700mm×1650mm
   6、防觸電保護類型 I類
   7、安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
   8、環保等級材料選用符合國家相關環保標

三、功能特點、組成
    1、空調技能綜合實訓考核裝置集制冷空調系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，管道制作，焊接等、包含了制冷系統維修的全部步驟。
    2、空調技能綜合實訓考核裝置采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測量端子以及各路的輸出連接端子。
    3、實訓平臺直觀展示了空調的系統結構、工作原理。可清楚的看到制冷系統結構及主要部件的實物，系統還配置有電壓表、交流電流表、壓力表、信號指示燈等，使整個空調系統系統的實時工作狀態一目了然。
   * 4. 空調技能綜合實訓考核裝置是根據分體式空調器控制電路、作為實訓考核對象，能使學生熟練掌握空調器控制電路、基本原理及維修技術，考核板上印有分體式空調器電氣并加以檢測點，學生通過考核板上的電路圖了解其原理。
*5、空調技能綜合實訓考核裝置解決了傳統該類設備上只能看只能模無法進行動手組裝的缺欠，還解決了無法在設備上進行銅管焊接的難題，能使學生在該裝置上能夠反復進行系統組裝與焊接訓練。制冷器件采用開放式和拆裝式結構設計，創新的采用了銅管固定裝置對每個活動器件接頭進行可拆設計，有效的、保證了管路因反復拆裝所造成的損壞。
*6、在實訓臺方面進行了3030鋁材與不銹鋼全新搭配設計,采用3030鋁型材拼裝成，2080鋁型材桌面不僅干凈美觀，更重要的是焊接銅管時不會變形。實訓桌子采用L型框架設計。
8、制冷原理圖：彩色噴繪，直觀展示制冷系統原件排列位置。
9、電氣原理圖：真實為空調電器控制線路圖，展現了空用空調的全部電路原理，電阻，電容分布，繼電器控制輸出主要端子。
   * 11、控制線路模塊:面板為鋁板，面板上噴繪有完整的彩色線路圖包括空調控制板，遙控接收板，空調遙控器，測試端端子
   12、熱泵型家用空調系統:包括壓縮機、室內熱交換器、室外熱交換器、四通閥、過濾器、單向閥、   毛細管、空調閥、視液鏡等。
13.★在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節
14.★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整.
15.★外部控制模式：可第二次開發成4-20Ma輸入模式、0-5V控制模式。
16 動畫模式:觸摸屏或軟件連接模式下:可顯示壓縮機排氣溫度、吸氣溫度、冷凝溫度、蒸發溫度，可根據溫度實時調節機組過冷度。過熱度。
17、雙向流量控制模塊：通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。
★18嵌入式觸摸屏主機：系統由顯示模塊、功能模塊、上們機軟件3部分組成，（出廠根據產品性能，廠家自主配置組合）嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
3)、曲線顯示：可顯示溫度實時曲線
4）、具有上位機調節和手動調節功能
5)、可自行制冷系統制冷劑流量設定最小開度。
*6）、可以設定過熱度、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的流量開度。
7)、開度實時顯示：控制對象為最大 5000 開度設定。
8）、軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。
9)、可自動制冷系統中冷媒，如： R134AR22R410A 等其它冷媒。
10)、手動4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。
11）、顯示界面上29 路參數控制參數設置/查詢：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
    12）、4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定的標準開度值。
13）、F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
14)、過冷/熱度控制范圍：2-15 攝氏度�？勺孕性O定制冷主機的過/冷、過熱度為設計提供數據。
15)、手動設定溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
16)、手動設定調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。

六、項目實訓內容
1、制冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、制冷系統管路的組裝能力
4、制冷系統的保壓、檢漏與制冷劑加充能力
5、控制電路的電氣連接與調試能力
6、控制電路電氣故障考核、故障分析與故障排除能力
7、學生的團隊協調組織能力
8、電氣識圖和電氣設計能力
五、裝置的配置清單

序號	設備名稱	單位	數量	備注
1	可移動式平臺	套	1	不銹鋼+鋁材搭配，含操作平臺，工具操作臺，工具掛架
2	分體空調電氣控制掛箱	塊	1
3	實驗指導書	本	1
4	1P壓縮機	套	1
5	四通閥	套	1	三花
6	液視鏡	套	1
7	1/4過濾器	套	1
8	2*4冷凝器	套	1
9	2*4蒸發器	套	1
10	調速風機	套	1
11	45W鋁電機	套	1
12	200MM風網	套	2
13	200MM鋁風葉	套	2
14	3/8空調閥	套	1
15	1/4空調閥	套	1
16	3/8快速接頭	套	3	可焊接
17	1/4快速接頭	套	1	可焊接
18	毛細管	套	1
19	電容15UF	套	1

友情提示：

1、貨品驗收：閣下收貨時請檢查空調技能綜合實訓考核裝置的貨品外觀，核實空調技能綜合實訓考核裝置的數量及配件，拒收處于受損狀態的空調技能綜合實訓考核裝置；

2、質保：頂邦將為閣下提供空調技能綜合實訓考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對空調技能綜合實訓考核裝置的免費維修，超出條件承諾時提供對空調技能綜合實訓考核裝置的有償維修；

3、退換貨：閣下單方面原因導致的空調技能綜合實訓考核裝置選型錯誤或空調技能綜合實訓考核裝置購買數量錯誤，造成空調技能綜合實訓考核裝置的退換貨要求，將不被接受；

4、貨期：空調技能綜合實訓考核裝置的發貨期為參考值，如您需要了解空調技能綜合實訓考核裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對空調技能綜合實訓考核裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關空調技能綜合實訓考核裝置的咨詢。
